3D

Окно настроек 3D вида содержит вкладки: «Общие» и «Графика», см. Рис. 1.

Рис. 1 Вкладка «Общие»

Вкладка «Общие»
Доступные настройки на вкладке «Общие» (Рис. 1):

• «Встроенная панель инструментов» – настройка включения/выключения отображения встроенной панели инструментов и выбор расположения данной панели в окне редактора. Внешний вид встроенной панели 3D вида платы представлен на Рис. 2.

Рис. 2 Встроенная панель 3D вида платы

• «Разрешить выделение компонентов» – установка флага позволяет выбирать компонент на 3D виде платы и отображать его свойства в панели «Свойства».

Вкладка «Графика»
Внешний вид вкладки «Графика» представлен на Рис. 3.

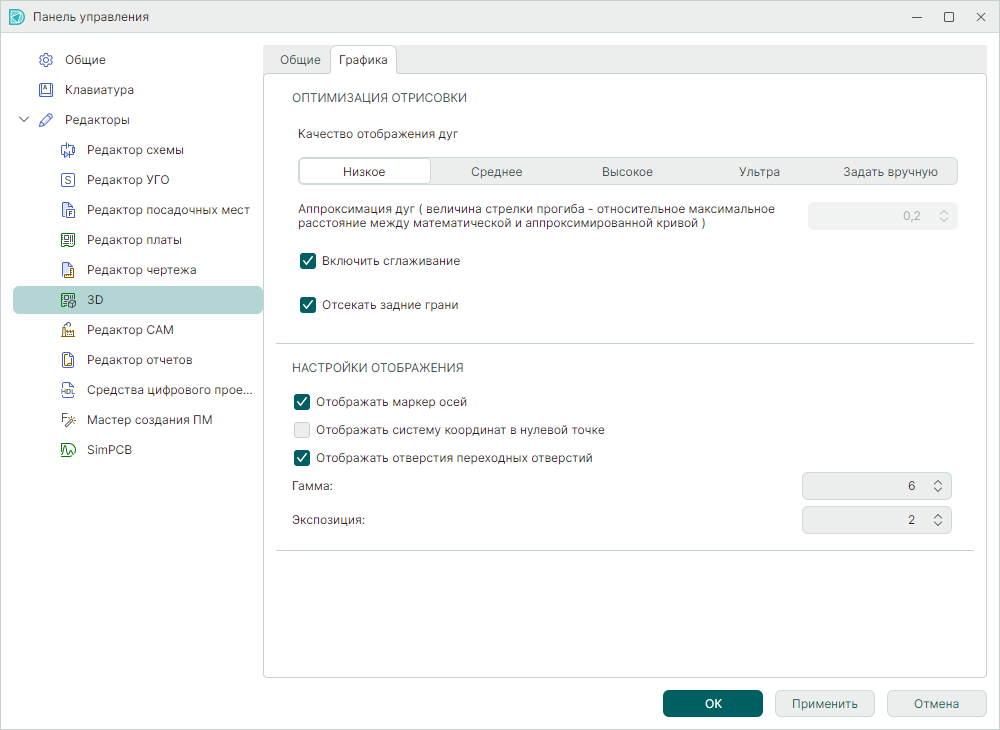

Рис. 3 Вкладка «Графика»

Доступные настройки на вкладке «Графика»:

• «Качество отображения дуг» – выбор качества отображения дуг с помощью переключателя из вариантов: «Низкое», «Среднее», «Высокое», «Ультра», «Задать вручную» (самостоятельный ввод). Каждому выбранному варианту соответствует определенное числовое значение аппроксимации дуг.

• «Аппроксимация дуг» – ввод значения аппроксимации дуг. Поле становится доступным при выборе варианта «Задать вручную» (в предыдущем пункте настроек). Увеличение установленного значения позволяет увеличить скорость визуализации 3D модели.

• «Включить сглаживание» – установка флага устраняет «ступенчатость» линий при построении модели. Отключение опции позволяет увеличить скорость визуализации 3D модели.

• «Отсекать задние грани» – установка флага активирует скрытие невидимых граней объектов. При просмотре объектов изнутри рекомендуется отключение опции.

• «Отображать маркер осей» – установка/снятие флага активирует отображение/скрытие символа системы координат в правом нижнем углу рабочей области.

• «Отображать систему координат в нулевой точке» – установка/снятие флага позволяет отображать/скрывать систему координат, расположенную по центру 3D модели.

• «Отображать отверстия переходных отверстий» – установка/снятие флага дает возможность отобразить/скрыть переходные отверстия на 3D модели.

• «Гамма» – ввод значения коррекции яркости изображения для улучшения распознавания деталей. По умолчанию установлено значение 6. С увеличением значения будет увеличена яркость изображения 3D вида.

• «Экспозиция» – ввод значения коррекции освещенности изображения. По умолчанию установлено значение 2. С увеличением значения будет увеличена освещенность 3D вида.

Примечание! Диапазон значений параметров «Гамма» и «Экспозиция» составляет от 1 до 20. Если введенное значение параметра не попадает в разрешенный диапазон значений, будет получено предупреждение о необходимости изменить значение.
