Параллельно

Тип привязки «Параллельно» позволяет располагать линии параллельно другим линиям, сегментам линий и полигонам. Точки привязки появляются при размещении полилинии, а также редактировании сегментов линий и полигонов в виде символа двух параллельных отрезков, см. Рис. 1.

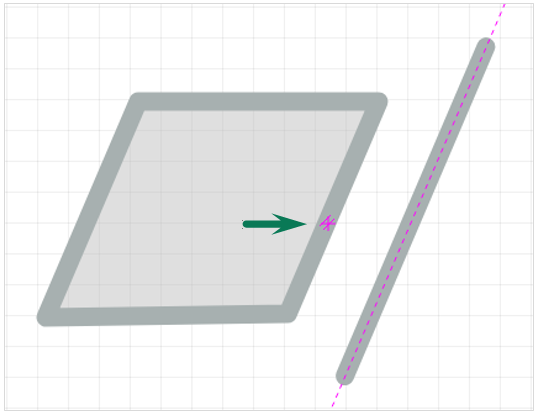

Рис. 1 Точка привязки «Параллельно»

Для построения параллельной линии выполните следующие действия (Рис. 2):
1. Начните размещение линии, установив точку начала сегмента, или начните редактирование сегмента линии (полигона);
2. Наведите курсор на линию, относительно которой будет строиться параллель, задержите курсор на время до отображения точки привязки «Параллельно» и перекрестия, обеспечивающего построение вспомогательной пунктирной линии;
3. Отведите курсор, проложите линию по вспомогательной линии.

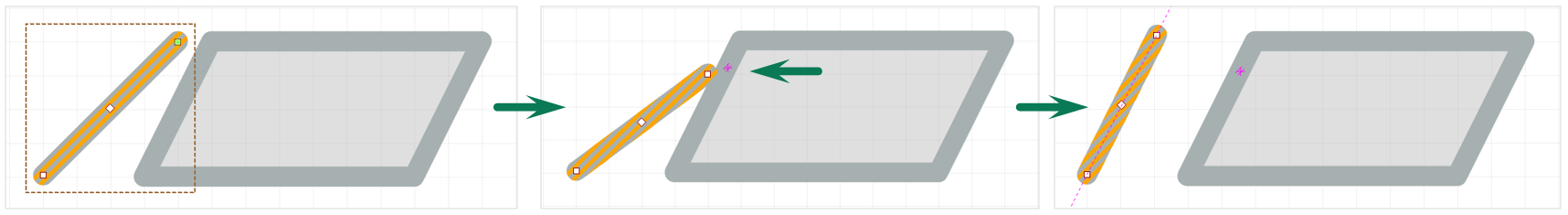

Рис. 2 Построение параллельной линии

Примечание! Для построения вспомогательной линии необходимо включить опцию «Объектное отслеживание».
