Синхронизация с платой

Синхронизация изменения, произведенного на схеме, с платой проекта может быть выполнена любым из способов:
1. Откройте плату проекта:

  • в панели «Менеджер проекта» → «Компоненты» → «Плата, см. Рис. 1.

Рис. 1 Открытие платы в панели «Менеджер проекта»
Рис. 1 Открытие платы в панели «Менеджер проекта»

Примечание! Информация о необходимости проведения синхронизации между схемой и печатной платой отображается в панели «Менеджер проекта».

  • в панели «Проекты» → «Открыть», см. Рис. 2.

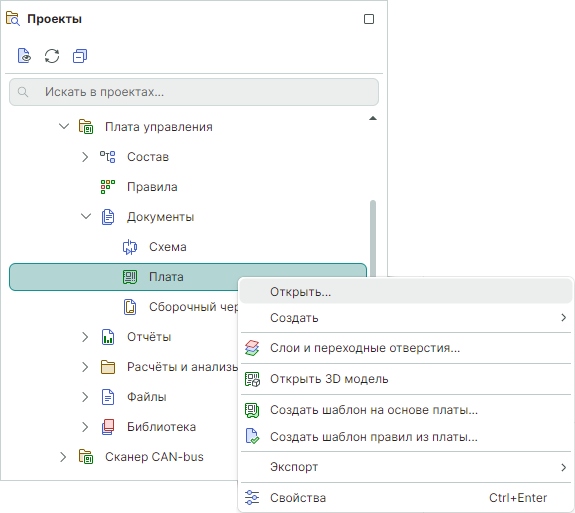

Рис. 2 Открытие платы в панели «Проекты»
Рис. 2 Открытие платы в панели «Проекты»
  1. Запустите обновление компонентов, меню «Инструменты» → «Обновление компонентов...», см. Рис. 3.
Рис. 3 Синхронизация через запуск обновления компонентов
Рис. 3 Синхронизация через запуск обновления компонентов
  1. Осуществите экспорт проекта, см. Рис. 4.
Рис. 4 Синхронизация через экспорт проекта
Рис. 4 Синхронизация через экспорт проекта

Примечание! В случае экспорта проекта синхронизация в текущей базе данных не производится.
