Связь компонента с проектом и библиотекой

Компоненты, размещенные на схеме, имеют связь со всем проектом и библиотекой, в составе которой они находятся.

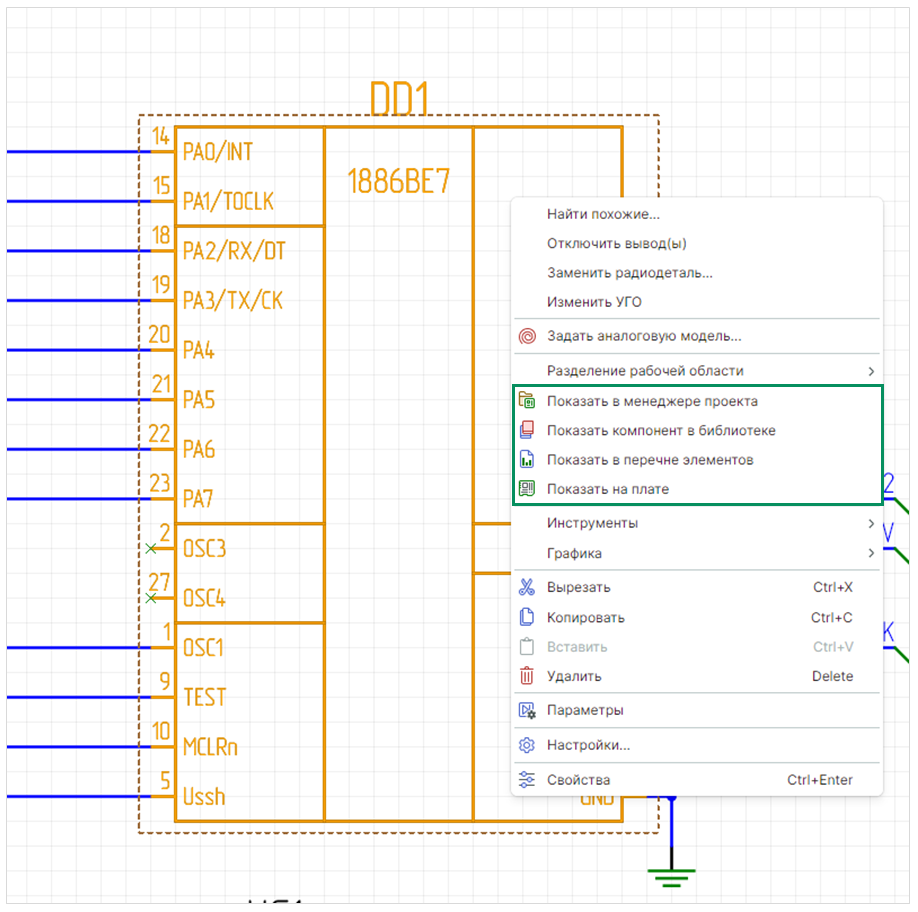

С помощью группы команд «Показать...» контекстного меню компонента доступны переходы (Рис. 1):

  • в менеджер проекта;
  • в библиотеку;
  • в перечень элементов;
  • на плату.

Рис. 1 Доступные переходы от компонента
Рис. 1 Доступные переходы от компонента

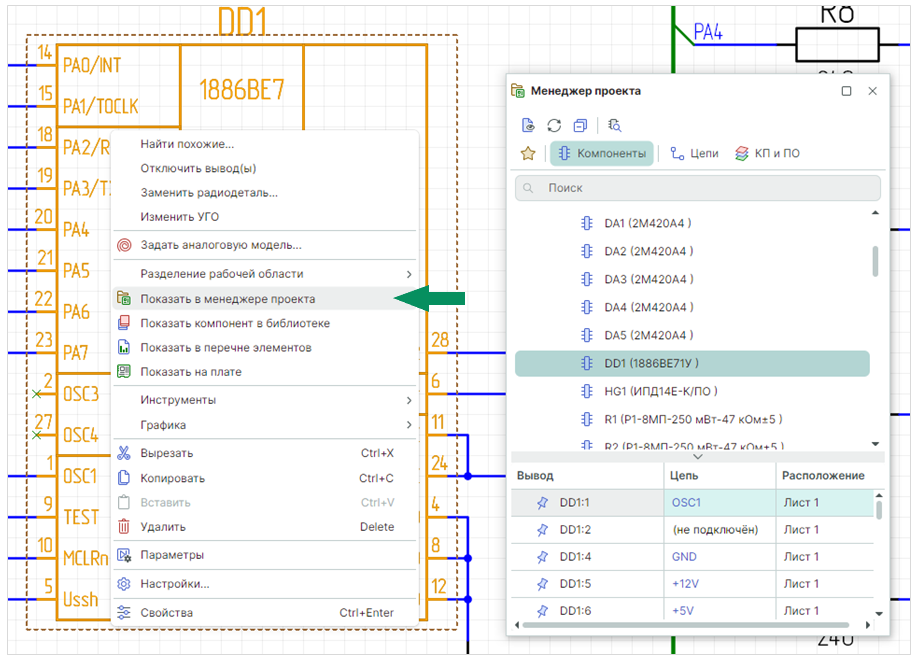

При выборе пункта «Показать в менеджере проекта» компонент будет найден и выбран в менеджере проекта во вкладке «Компоненты», см. Рис. 2.

Рис. 2 Переход в менеджер проекта
Рис. 2 Переход в менеджер проекта

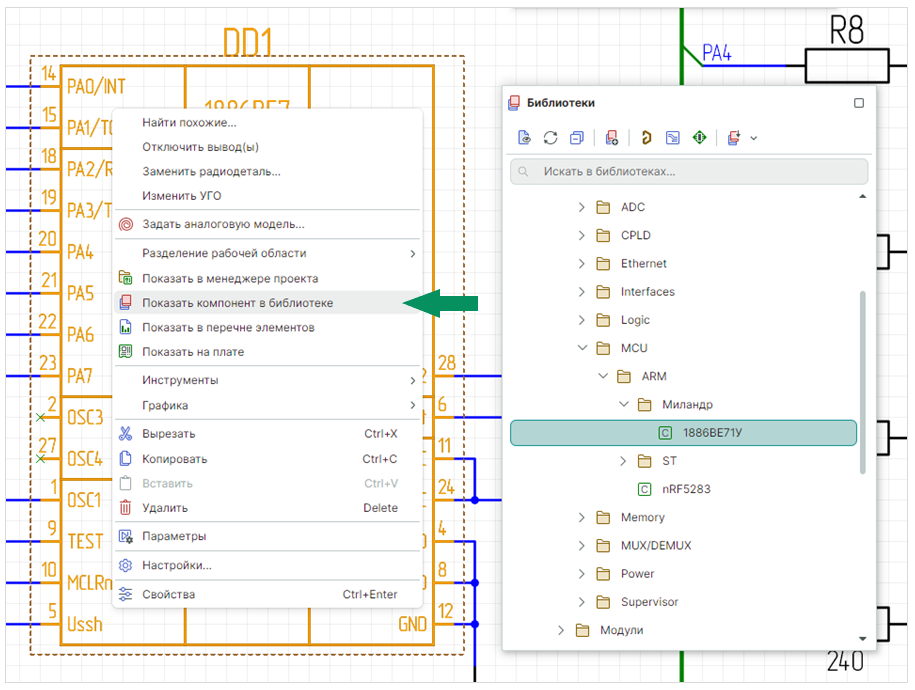

При выборе пункта «Показать компонент в библиотеке» компонент будет найден и выбран в панели «Библиотеки», см. Рис. 3.

Рис. 3 Переход в библиотеку
Рис. 3 Переход в библиотеку

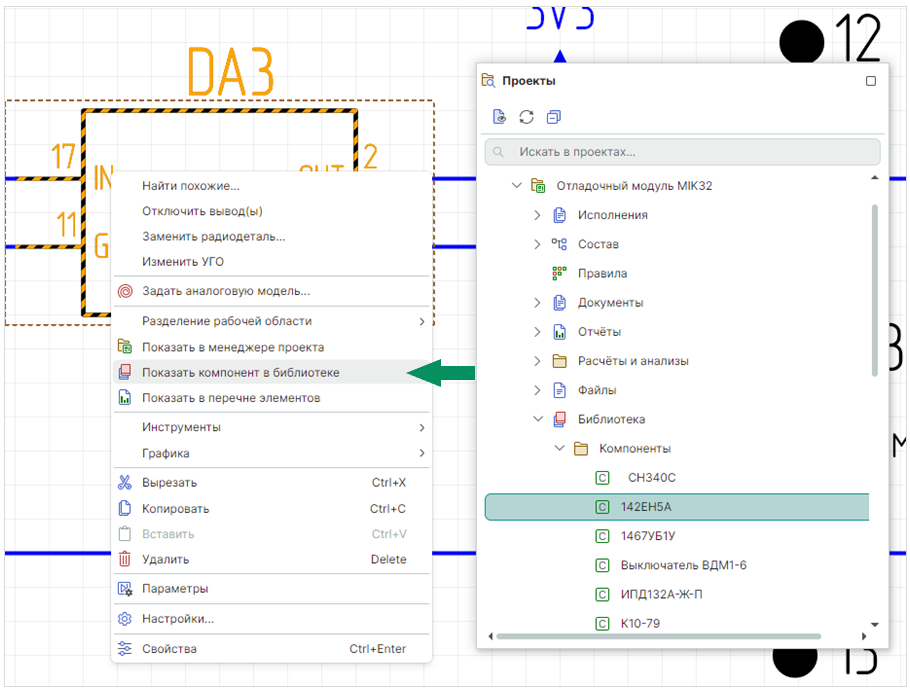

В случае если используется компонент из библиотеки проекта, при использовании команды «Показать компонент в библиотеке» будет открыт узел дерева проекта «Библиотеки», см. Рис. 4.

Рис. 4 Переход в библиотеку проекта
Рис. 4 Переход в библиотеку проекта

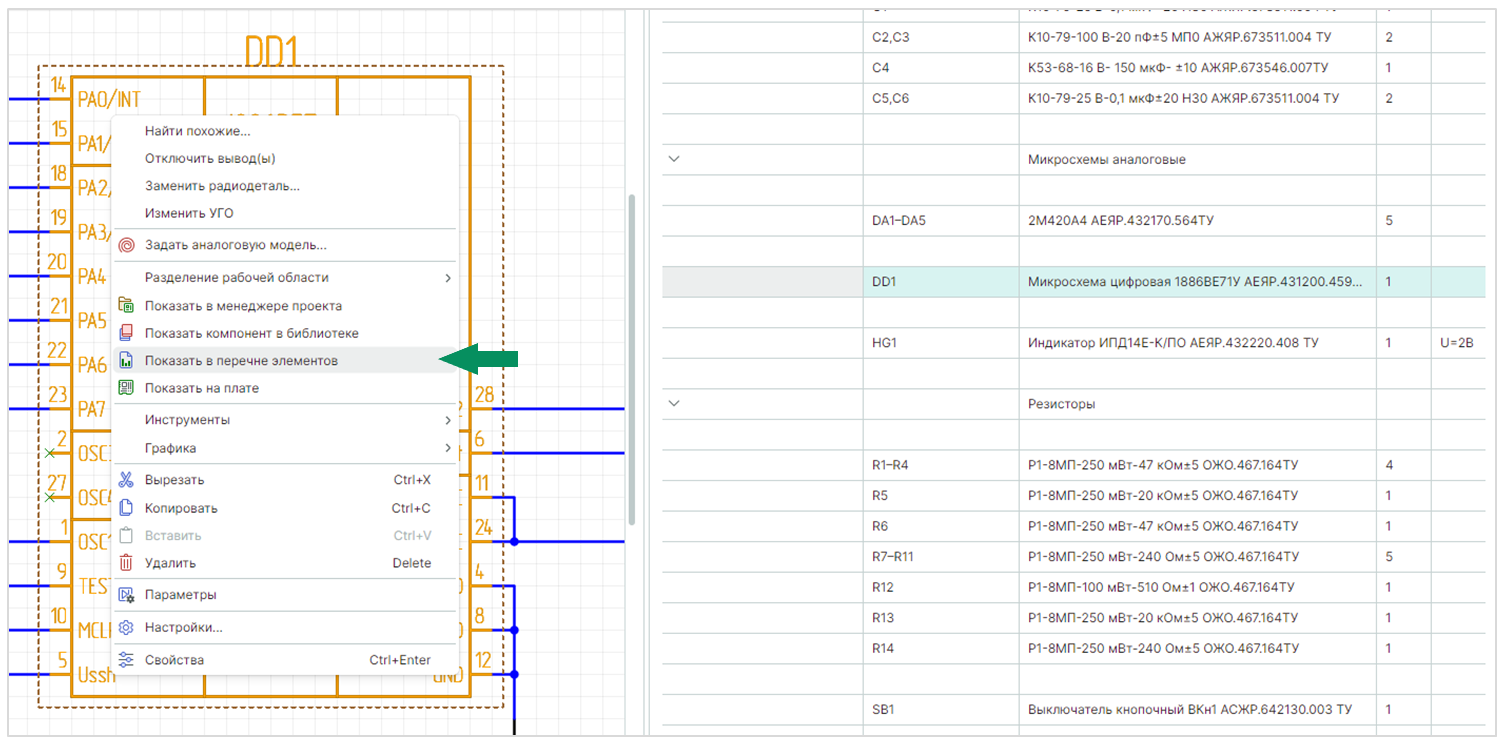

При выборе пункта «Показать в перечне элементов» компонент будет найден и выбран в перечне элементов в табличном представлении, см. Рис. 5.

Рис. 5 Переход в перечень элементов
Рис. 5 Переход в перечень элементов

Примечание! Если перечень элементов не создан, команда «Показать в перечне элементов» будет недоступна.

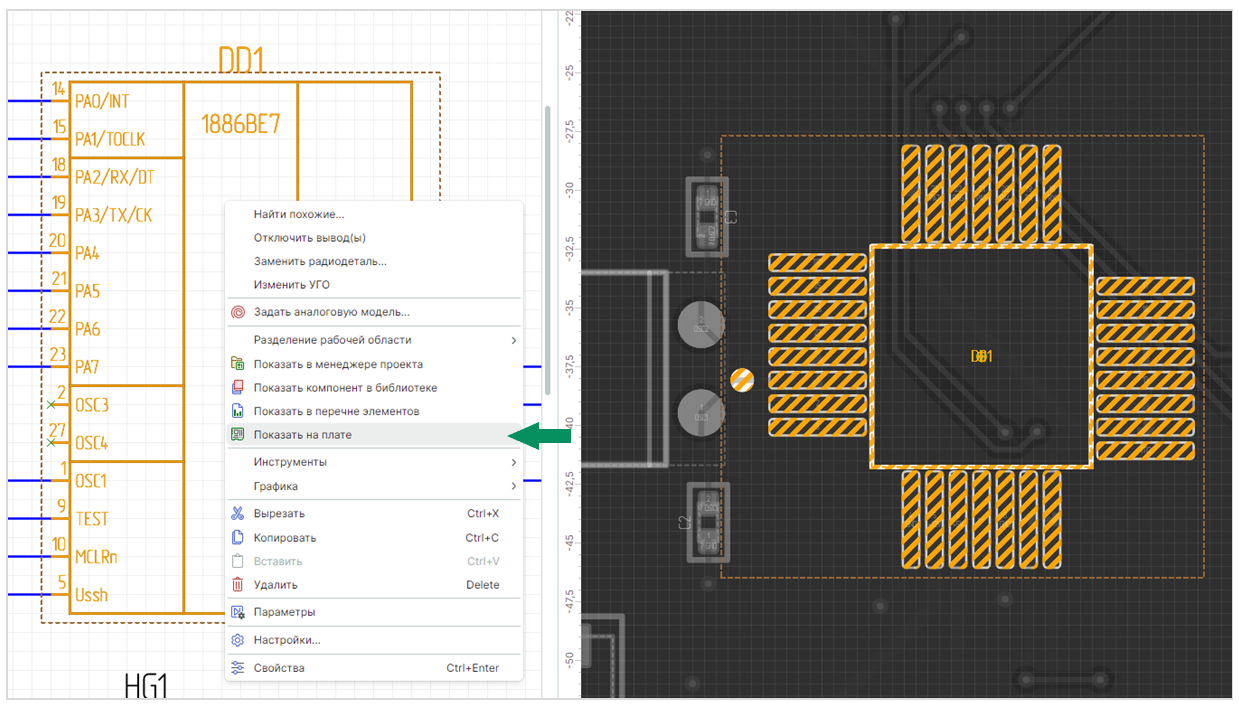

При выборе пункта «Показать на плате» компонент будет найден и подсвечен на плате, остальные объекты — затемнены, см. Рис. 6.

Рис. 6 Переход к компоненту на плате
Рис. 6 Переход к компоненту на плате
