Дополнительные свойства

В дополнительные свойства радиодетали может быть включена справочная информация, информация не содержащаяся в названии или атрибутах радиодетали и т.д.
Для добавления дополнительного свойства радиодетали:
1. В панели «Свойства» → «Дополнительные свойства» нажмите кнопку , см. Рис. 1.

Рис. 1 Добавление дополнительного свойства

2. В открывшейся форме «Дополнительное свойство» введите имя и значение добавляемого свойства, нажмите «ОК», см. Рис. 2.


Рис. 2 Имя и значение свойства

3. Дополнительное свойство будет добавлено к свойствам радиодетали, см. Рис. 3.


Рис. 3 Добавленное дополнительное свойство

Дополнительные свойства радиодеталей могут быть отображены непосредственно на электрической схеме и в отчетной документации в соответствии с выбранными настройками отчетов.
Для дополнительного свойства в строке со значением расположена кнопка управления отображением на электрической схеме, см. Рис. 4.
Кнопка имеет два состояния:

• – свойство отображено на схеме;
• – отображение свойства скрыто.

Рис. 4 Отображение свойства на схеме

Подробное описание работы с дополнительными свойствами в отчетной документации представлено в Руководстве пользователя Выпуск документации.
Если дополнительное свойство отображено на схеме, редактирование значений может производиться как в панели «Свойства», так и с помощью контекстного меню или горячей клавиши, см. Рис. 5.

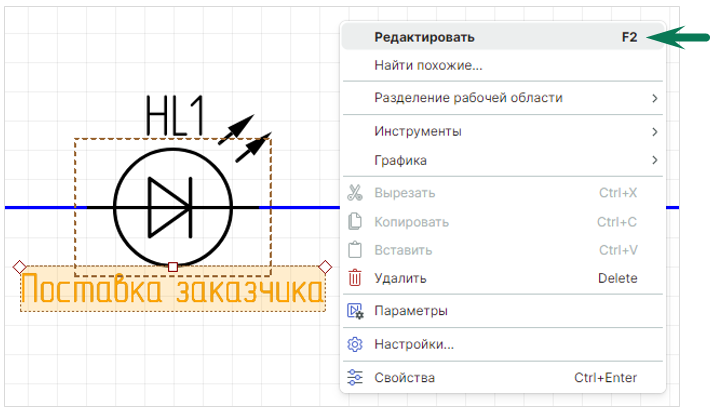

Рис. 5 Переход к редактированию свойства

Для редактирования дополнительного свойства на схеме (Рис. 6):
1. Выберите свойство и примените команду контекстного меню «Редактировать» или используйте горячую клавишу «F2»;
2. Внесите изменения в значение свойства;
3. Для выхода из режима редактирования нажмите «Enter» или кликните мышью в свободном пространстве схемы. Измененные значения отобразятся на схеме и в панели «Свойства».

Рис. 6 Редактирование дополнительного свойства

Примечание! Аналогичный способ редактирования на схеме возможен для атрибутов радиодетали в случае, если компонент отключен от библиотеки.
