Экспорт схемы электрической в PDF-формате¶

В PDF-файле сохраняются все атрибуты проекта, что дает возможность использования его в PDM/PLM системе (PLM (Product Lifecycle Management) — система управления жизненным циклом продукта, PDM (Product Data Management) — система управления данными об изделии или системе электронного документооборота.

Вызов окна «Экспорт в PDF»

Для настройки параметров экспорта необходимо вызвать окно «Экспорт в PDF» одним из способов:

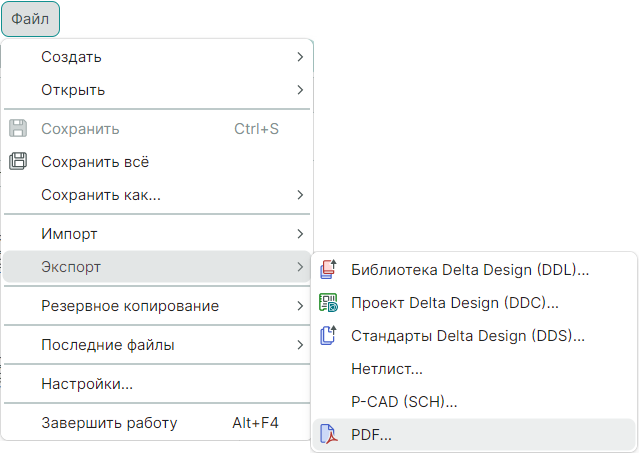

Способ 1) Из раздела «Файл» главного меню → «Экспорт» → «PDF...», см. Рис. 1.

Способ 2) Из раздела «Документация» главного меню → «Схема в PDF…», см. Рис. 2.

Рис. 2 Вызов окна «Экспорт в PDF» из раздела «Документация» главного меню

Процесс экспорта в PDF

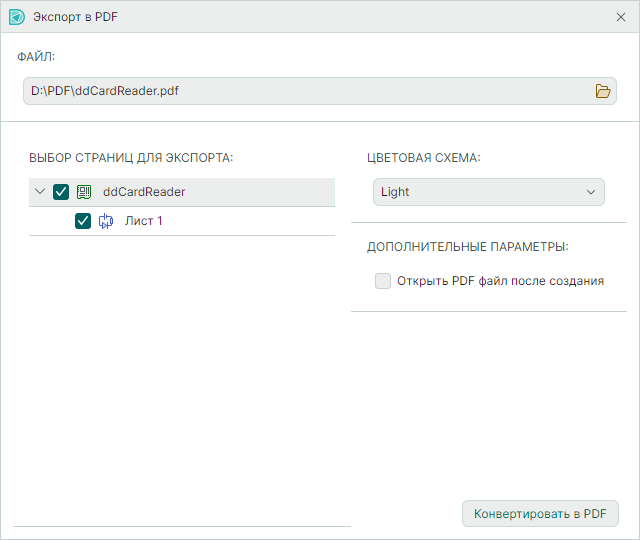

В открывшемся окне «Экспорт в PDF» установите следующие настройки (см. Рис. 3):
1. Укажите месторасположение создаваемого PDF файла в поле «Файл» с помощью кнопки .
2. Определите необходимые для экспорта листы схемы в поле «Выбор страниц для экспорта», отметив флагом нужные листы.
3. Укажите цветовой стиль листов схемы из выпадающего списка существующих в системе в поле «Цветовая схема».
4. При необходимости установите флаг в поле «Открыть PDF файл после создания».

Нажмите кнопку «Конвертировать в PDF».
