Общие сведения о навигации на плате¶

Основой для навигации по проекту и, в частности, плате является список цепей (нетлист).
Нетлист – это общий список, в котором указывается перечень компонентов (с учетом контактов каждого компонента), входящих в проект и перечень цепей, соединяющих контакты компонентов.
Список цепей отображается в панели «Менеджер проекта», см. раздел Панель «Менеджер проекта».
На плате также возможна навигация по размещенным на ней контактным площадкам, переходным и монтажным отверстиям, реперным точкам, см. раздел Навигация по объектам платы.

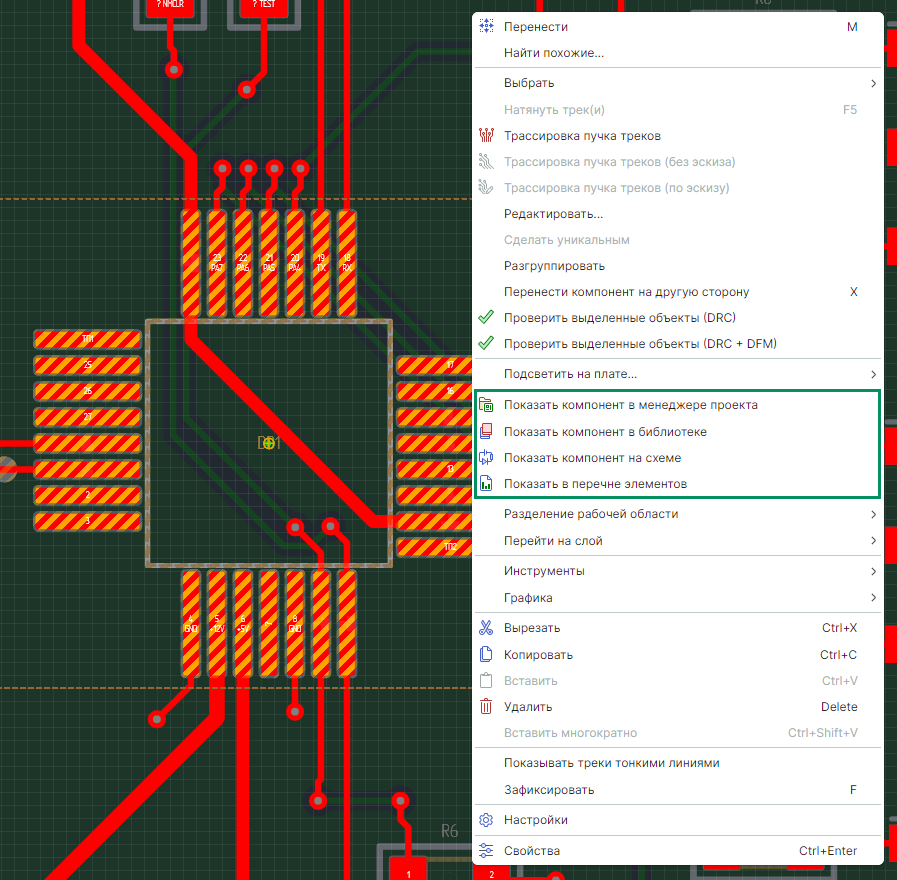

Доступна навигация непосредственно от размещенного компонента в менеджер проекта, в библиотеку, в перечень элементов и на схему с помощью группы команд «Показать...» контекстного меню, см. Рис. 1.

Переходы в функциональные панели и редакторы при использовании команд «Показать...» контекстного меню осуществляются аналогично переходам от компонентов, размещенных на схеме, подробное описание представлено в Руководстве пользователя Электрические схемы.
Дополнительным способом навигации является возможность поиска объектов в проекте.
После того, как объект (компонент) будет найден, его можно разместить на плате.
Поиск компонентов осуществляется с помощью панели «Поиск объектов».
