Общие сведения о шаблонах правил¶
В системе Delta Design Домашняя для каждого проекта определен список правил проектирования.
В ряде случаев технологические ограничения для изделия (правила проектирования) могут быть определены еще до начала основного процесса проектирования. В этих случаях рекомендуется использовать готовые шаблоны правил, в которых содержатся необходимые технологические параметры: ширины печатных проводников, величины зазоров между проводниками и т.д.
Шаблоны правил проектирования выполнены в той же идеологии, что и основной редактор правил проекта. Отличием здесь является то, что в шаблоне отсутствуют конкретные цепи, слои (платы). Данные объекты отсутствуют, потому что на уровне шаблона нельзя предугадать, какие цепи будут использованы в конкретном проекте. Однако, шаблон правил поддерживает создание классов цепей (шаблонов классов цепей). Данный механизм позволяет создать класс цепей в шаблоне правил и задать для данного класса необходимые значения.
Примечание! В системе Delta Design Домашняя правила проектирования выполнены в текстовом формате, что позволяет при необходимости копирования правил из шаблона использовать стандартные инструменты копирования (Ctrl+C, Ctrl+V, Ctrl+X).

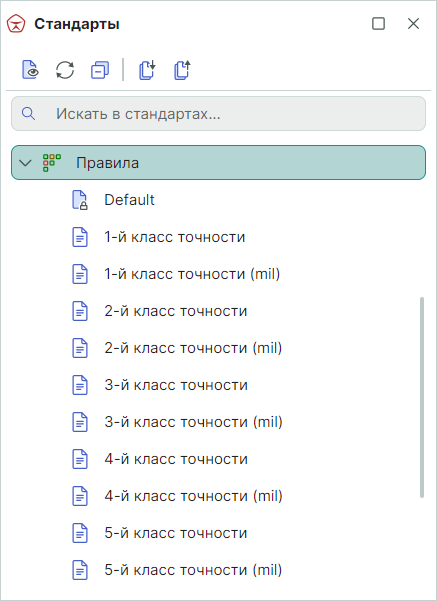

Шаблоны правил доступны в Стандартах системы. Перечень имеющихся в системе шаблонов правил расположен в панели «Стандарты» → «Правила», см. Рис. 1.
