Шаблон имени цепи¶
Создание шаблона имени цепи происходит в окне «Панель управления». Для этого:
1. Перейдите в раздел «Файл» главного меню.
2. Выберите пункт «Настройки».
Шаблон имен цепей назначается в настройках редактора схемы, на вкладке «Имена», в разделе «Имена цепей».
В строке «Префикс» вводится необходимое шаблонное имя цепей.
В строке «Число цифр» устанавливается количество цифр, используемых при именовании цепей.
В строке «Начальный номер» – начальный номер цепи.

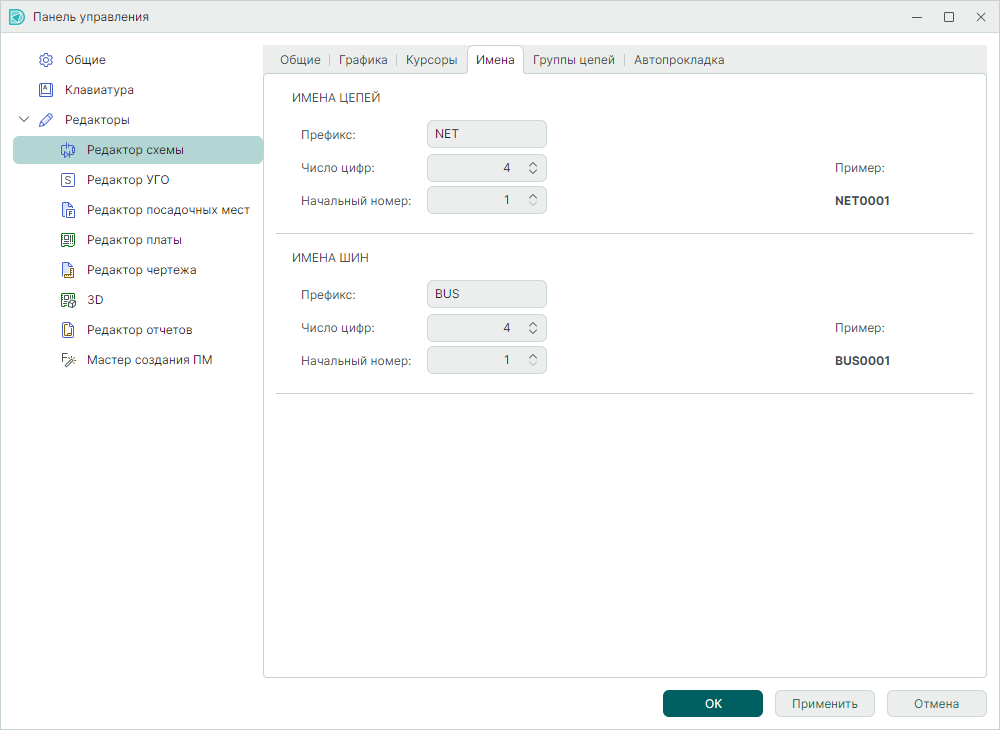

Окно «Панель управления» показано на Рис. 1.
По аналогии настраивается шаблон имен шин.
По завершении настроек необходимо нажать кнопку «Применить», затем кнопку «ОК» в нижней части окна или кнопку «Отмена» для отмены действий.
