Создание вертикальной размерной линии от общей базы с общей размерной линией

Для размещения вертикальной размерной линии от общей базы с общей размерной линией:
1. Убедитесь, что слой, на котором доступно размещение размерных линий, активен.
2. На панели «Размерные линии» или в разделе «Размерные линии» контекстного меню выберите тип линии – вертикальную размерную линию от общей базы с общей размерной линией.

Примечание! Для более точного позиционирования линии рекомендуется включать привязку к сетке и объектную привязку.

3. Выберите и зафиксируйте точку размещения первой выносной линии.
4. Перемещайте курсор, определяя точки размещения второй и последующих необходимых выносных линий, фиксируйте кликом левой кнопки мыши.

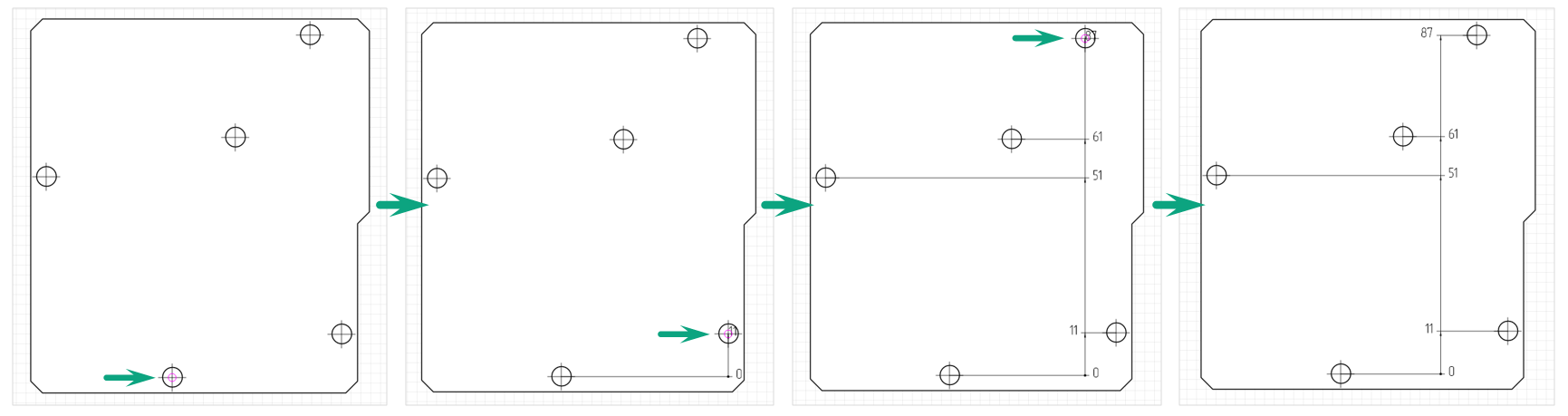

5. Нажмите клавишу «Enter», при этом точки размещения выносных линий зафиксируются, но сохранится возможность изменять длину и направление выносных линий, см. Рис. 1.


Рис. 1 Размещение вертикальной размерной линии от общей базы с общей размерной линией

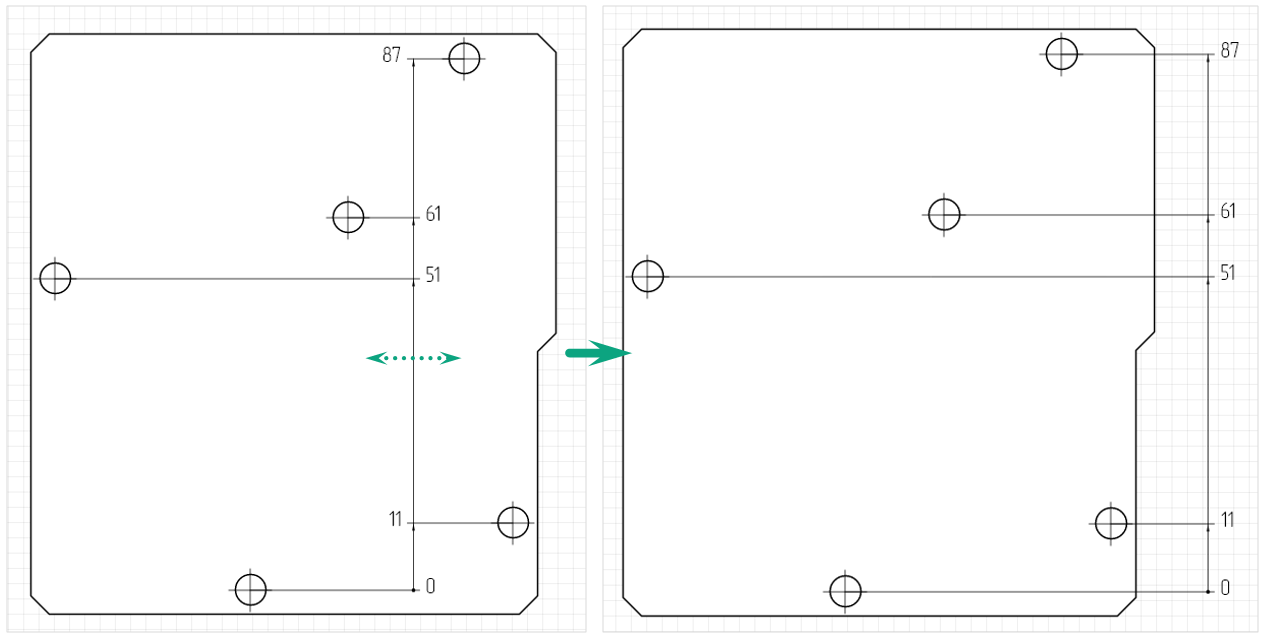

6. Установите длину и направление выносных линий, перемещая курсор. Возможный вид размерной линии будет отображаться на экране, см. Рис. 2.


Рис. 2 Определение длины и направления выносных линий

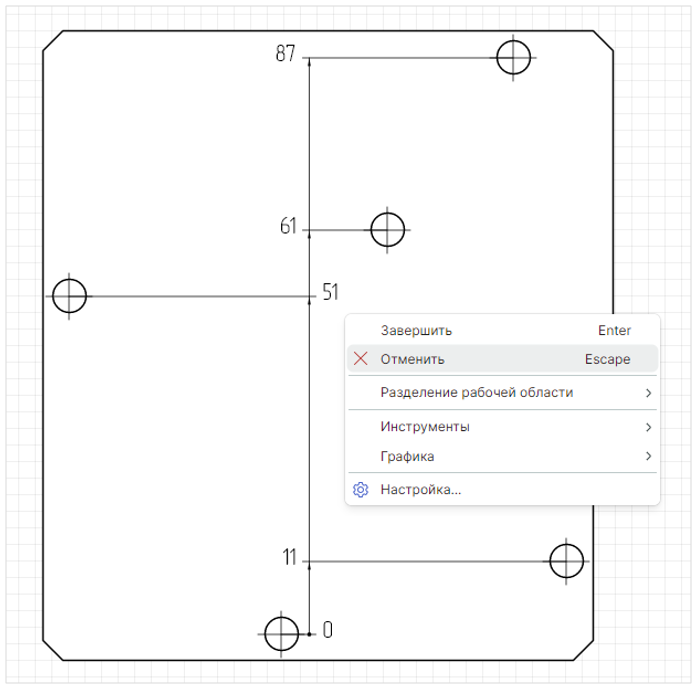

7. Размещение линии можно отменить, для этого нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 3.


Рис. 3 Отмена размещения размерной линии

8. Чтобы зафиксировать требуемую длину и направление выносных линий, нажмите клавишу «Enter» или кликните левой кнопкой мыши.

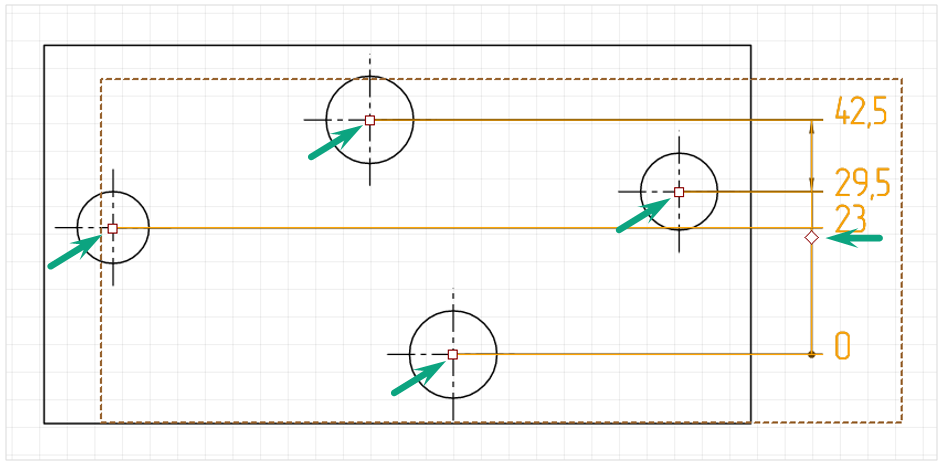

   Точки редактирования расположены на каждой выносной линии и по центру общей размерной линии, см. Рис. 4.


Рис. 4 Точки редактирования

После размещения вертикальной размерной линии от общей базы с общей размерной линией инструмент остается активным.
Если для размещения размерного числа над размерной линией недостаточно места, оно может быть размещено на полке. Описание размещения текста на полке и изменение положения полки представлено в разделе Создание горизонтальной размерной линии от общей базы с общей размерной линией.
