Требования к импортируемым проектам¶
Общие требования к проектам:
1. Компиляция проекта в Altium Designer должна быть проведена без ошибок, при этом перечень нарушений и характер реакции программы на обнаруженные нарушения (Error Reporting) должны быть установлены по умолчанию;
2. Схема и плата должны быть синхронизированы, т.е. должны быть устранены все различия схемы и платы через список инженерных запросов ECO (Engineering Change Order) (исключение – объекты Room);
3. Поддержка формата Altium Designer 18 и выше.
4. Проект должен быть «плоским», импорт иерархических и многоканальных проектов Altium Designer не поддерживается.
5. Структура слоев платы должна содержать только один жесткий стек не более 4-х слоев.
6. В проекте должны быть использованы только сквозные переходные отверстия.
Требования к схеме проекта:
1. Компоненты и примитивы, обозначающие линии электрической взаимосвязи (Wire, Bus и т.д.), на всех листах схемы должны быть расположены в одной координатной сетке и выровнены по ней.
2. Шины, соединяемые с помощью портов (Port), должны иметь одинаковые названия.
Примечание! Доступен импорт схем «плоских» проектов с многосекционными компонентами, размещенными на разных листах схемы.
- Соединенные цепи с разными наименованиями (Net Label) должны быть переименованы в одну цепь. В Delta Design Домашней соединенные цепи на листе имеют одно имя.

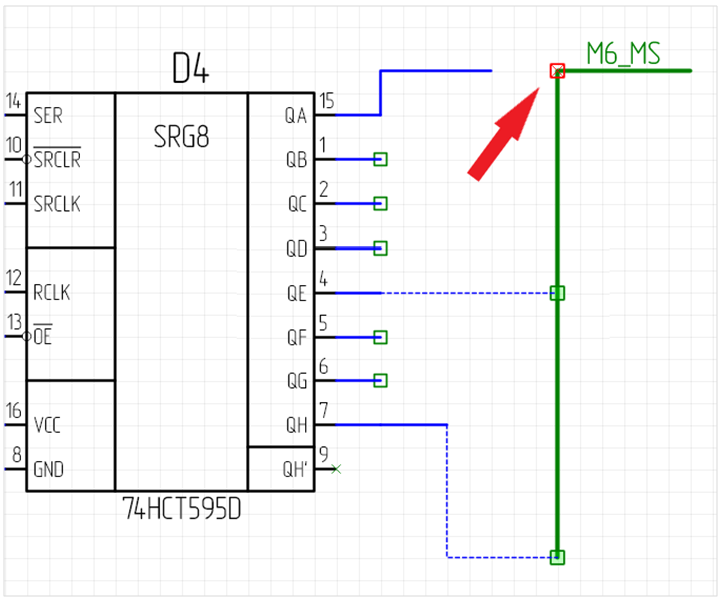

- Подключение проводников к шине не должно быть выполнено в место соединения сегментов шины под прямым углом, данное подключение невозможно в Delta Design Домашней, см. Рис. 1.
- Рекомендуется включить опцию «Allow Ports to Name Nets» (в окне «Options for Project» → «Options») для использования имен портов в определении имен цепей и выполнить синхронизацию с платой.
- Существование цепей со множеством имен может быть допустимо на стороне Altium Designer, но неприемлемо в Delta Design Домашней.
- Схема проекта Altium Designer может содержать текстовые объекты (Text String, Text Frame и Note) и графические объекты (Graphic), после импорта они станут графическими объектами «Текст» и «Рисунок» соответственно.
Требования к плате проекта:
1. Следует исключить участки проводящего материала, соединяющие разные и одноименные цепи (Fill, Solid Region).
Примечание! Появление подобных участков на плате возможно, если не удалось правильно импортировать соединение на схеме. В этом случае рекомендуется импортировать плату отдельно, исправить схему, вернув соединение, и скорректировать примитивы на плате.
- Рекомендуется удалить компоненты, расположенные на плате, но отсутствующие на схеме (например, монтажные отверстия). Такие компоненты не будут импортированы.

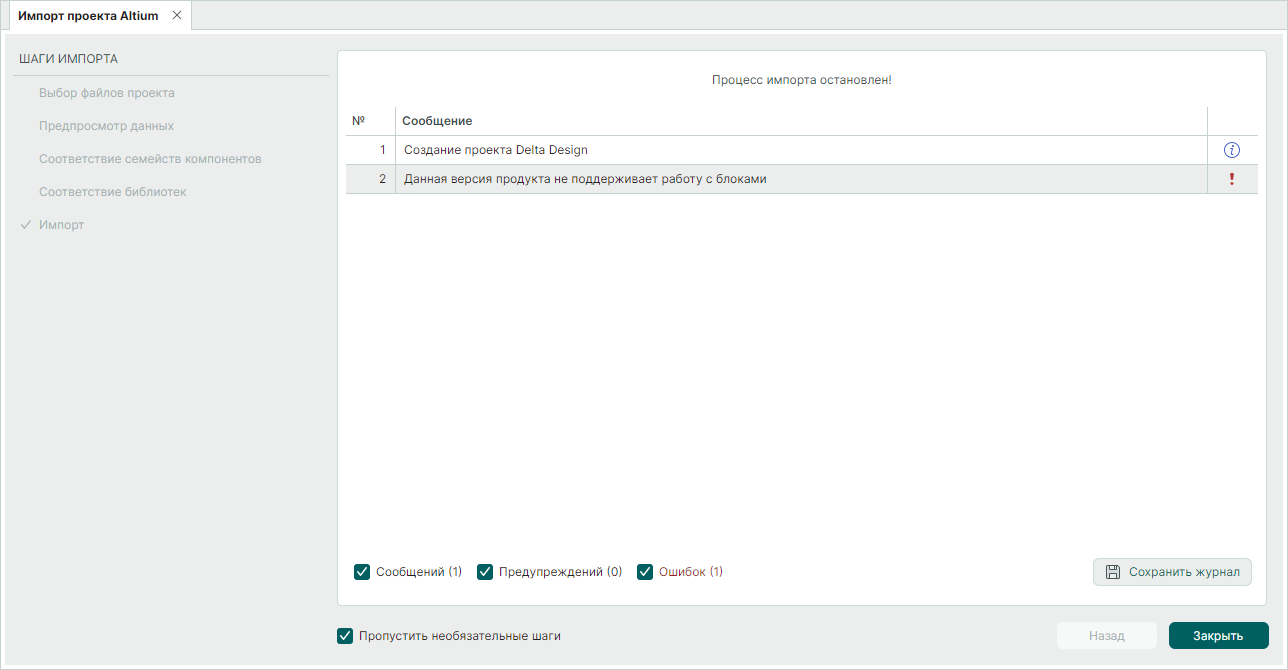

В случае импорта проекта, который не соответствует описанным выше требованиям, процедура импорта будет остановлена. Подробная информация приведена в списке сообщений, см. Рис. 2.
