Диалоговое окно «Исполнения»

Диалоговое окно «Исполнения» до создания исполнений включает полный состав компонентов проекта, при этом компоненты, входящие в состав схемотехнических блоков, отображаются в отдельных выпадающих списках, см. Рис. 1.

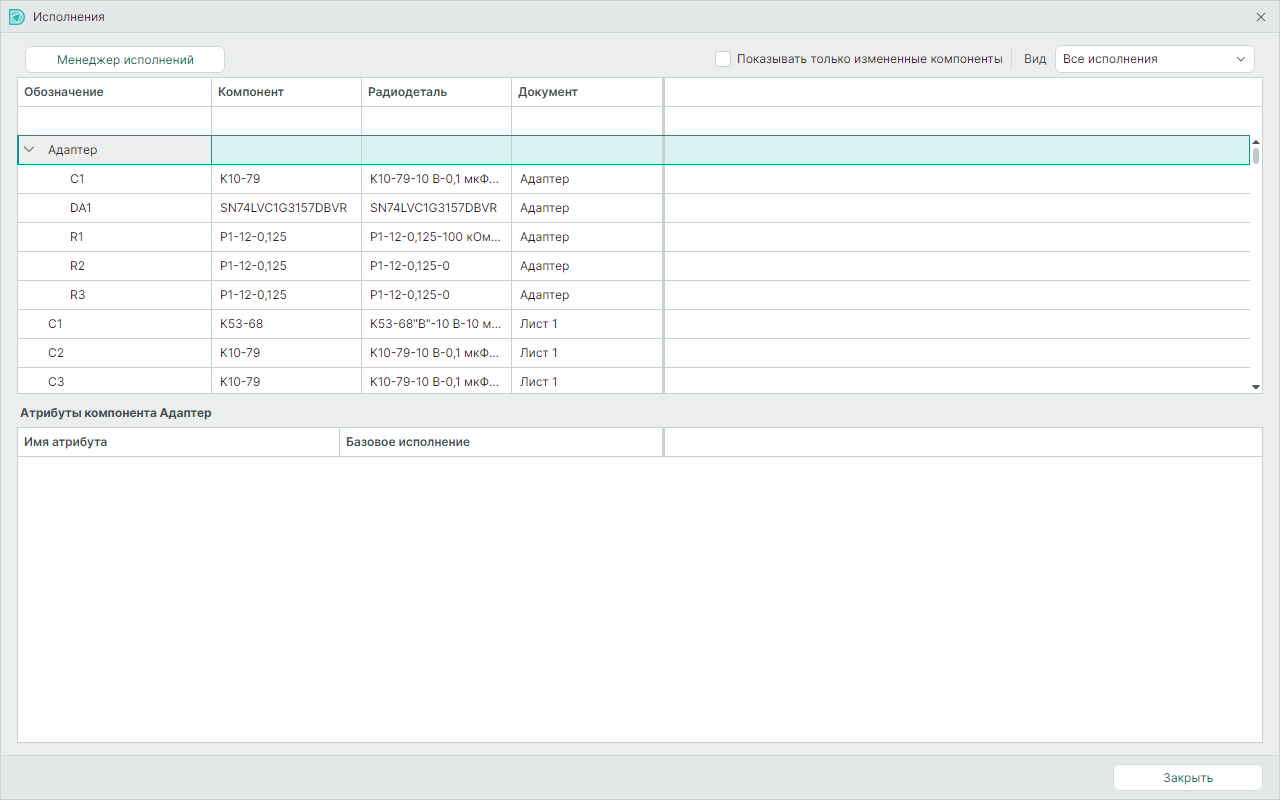

Рис. 1 Диалоговое окно «Исполнения» до создания исполнений
Рис. 1 Диалоговое окно «Исполнения» до создания исполнений

Описание процедуры вызова диалогового окна «Исполнения» представлено в разделе Исполнения.

После создания исполнений и определения переменных данных диалоговое окно «Исполнения» отображает (Рис. 2):
1. Состав изделия в базовом исполнении.
2. Все созданные исполнения в виде отдельных столбцов и переменные данные в строках. Пустые строки указывают на то, что компоненты в базовом и выбранном исполнении идентичны. Данная особенность реализована целенаправленно для исключения визуальных помех в рабочем процессе.
3. Список атрибутов выбранного компонента для каждого исполнения. Если для какого-либо исполнения компонент не устанавливается, список атрибутов в столбце исполнения будет пуст.

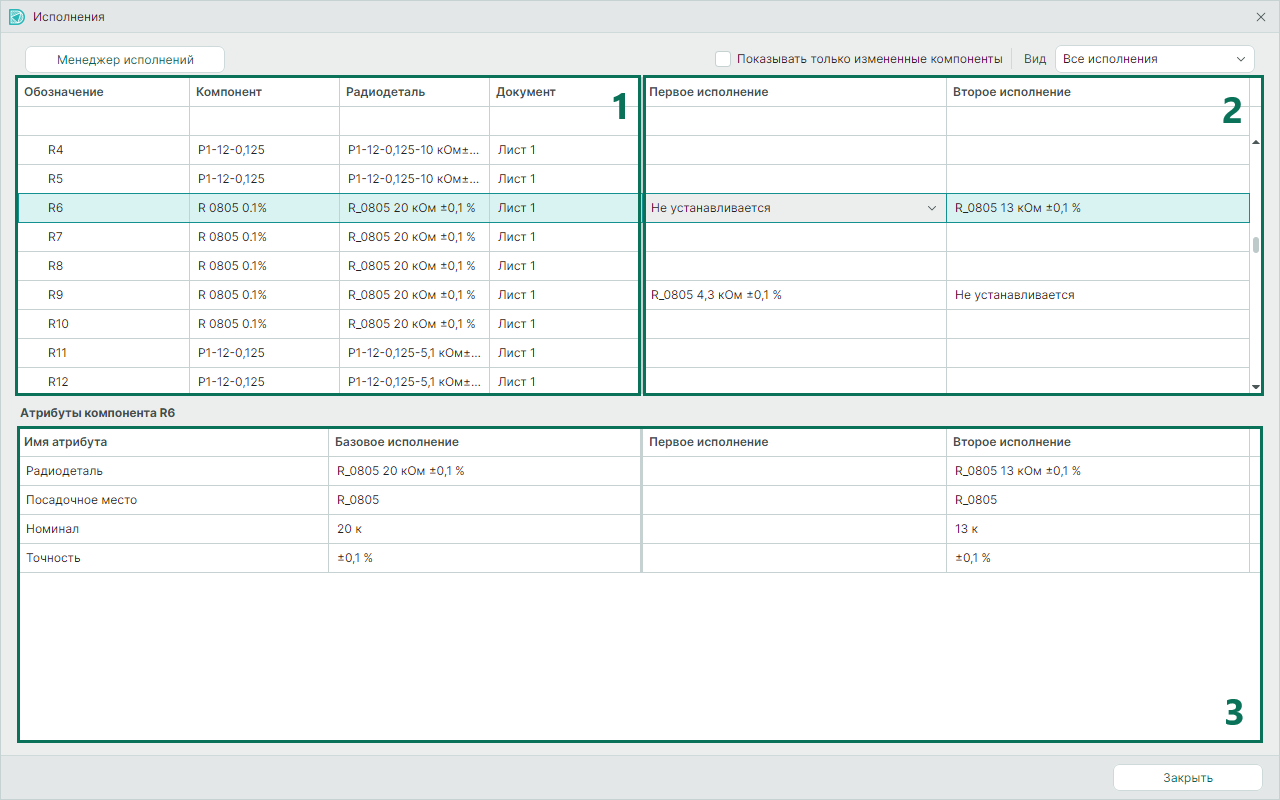

Рис. 2 Диалоговое окно «Исполнения» после создания исполнений
Рис. 2 Диалоговое окно «Исполнения» после создания исполнений

При работе в окне «Исполнения» доступны настройки отображения:
1. «Показывать только измененные компоненты» – установка флага в чек-бокс позволяет скрыть строки с компонентами, идентичными базовому исполнению, см. Рис. 3.

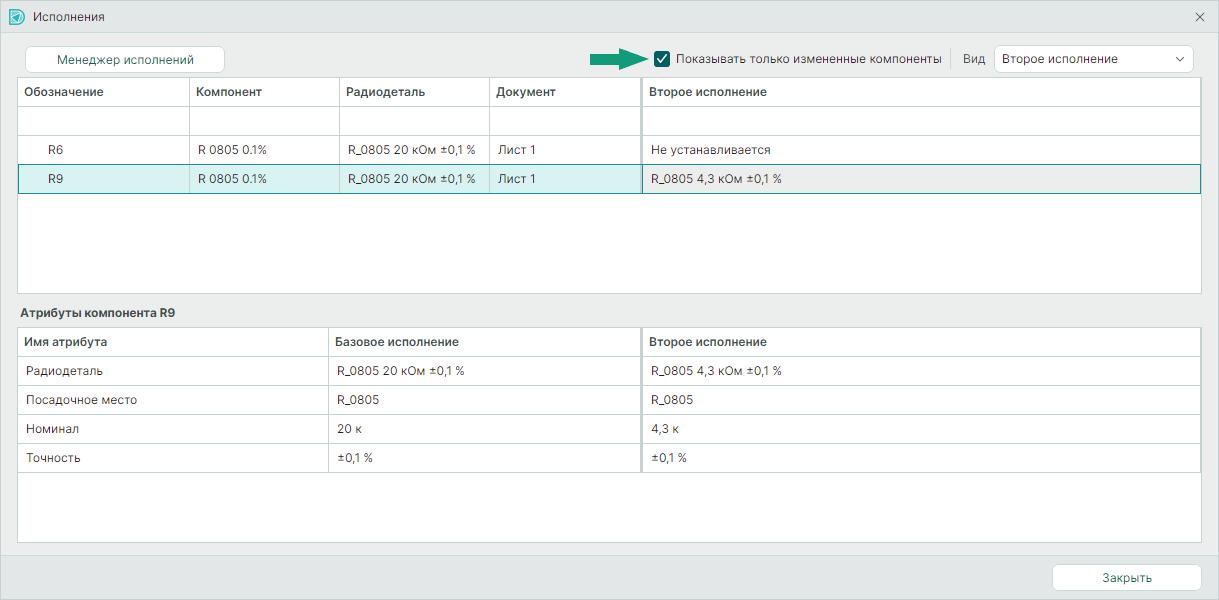

Рис. 3 Настройка отображения только измененных компонентов
Рис. 3 Настройка отображения только измененных компонентов
  1. Выпадающий список «Вид» – установка/снятие флагов дает возможность отобразить/скрыть все или выбранное исполнение, см. Рис. 4.

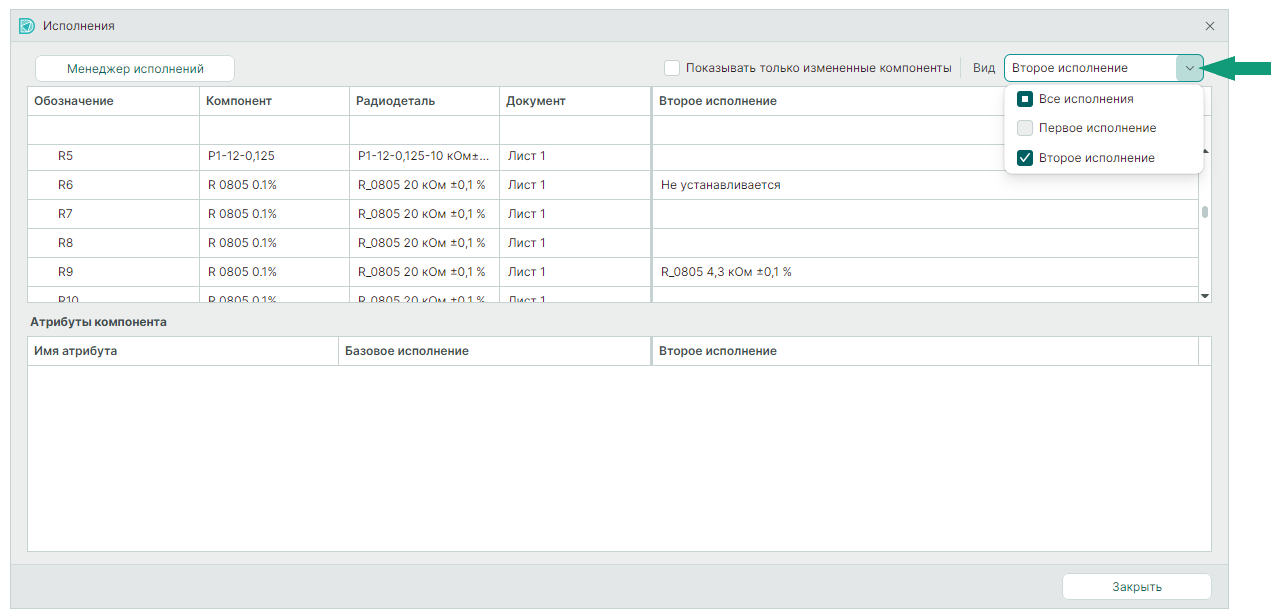

Рис. 4 Настройка отображения выбранного исполнения
Рис. 4 Настройка отображения выбранного исполнения

Кроме перечисленных выше настроек отображения при работе с данными в табличном виде доступны стандартные механизмы работ по сортировке и группировке данных, перемещению и выбору колонок для отображения. Подробное описание представлено в руководстве пользователя Интерфейс и общие механизмы системы Delta Design.
