Отображение переменных данных

Исполнения после создания отображаются в дереве проекта. Просмотр электрической схемы проекта с переменными данными доступен с помощью команды контекстного меню «Выбрать» или с использованием двойного клика мышью по выбранному исполнению, см. Рис. 1.

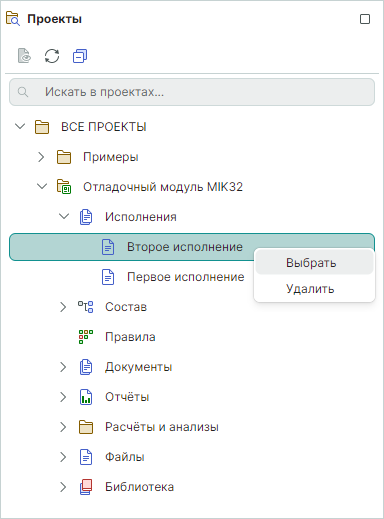

Рис. 1 Исполнения в дереве проекта
Рис. 1 Исполнения в дереве проекта

Переменные данные на схеме отображаются в режиме стандартной яркости, остальные элементы схемы — в режиме пониженной яркости.
Кроме этого, компоненты, которые в данном исполнении не устанавливаются, визуализируются с перечёркиванием линиями красного цвета. Для компонентов, имеющих радиодетали, отличные от базового исполнения, предусмотрено визуальное выделение рамкой фиолетового цвета, см. Рис. 2.

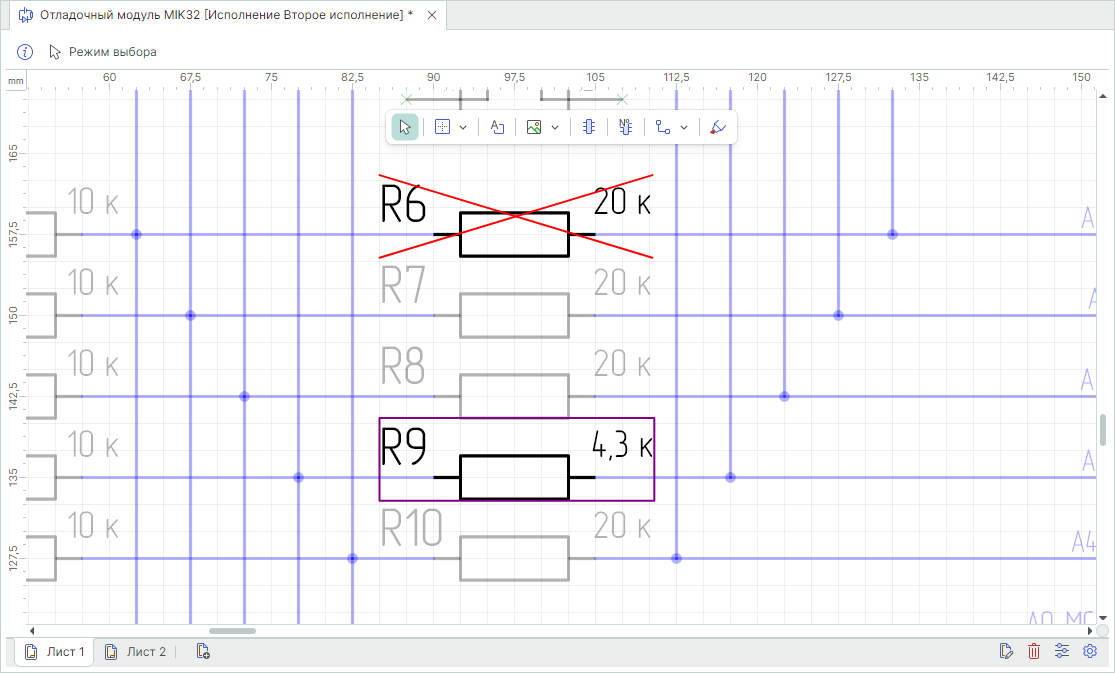

Рис. 2 Отображение переменных данных
Рис. 2 Отображение переменных данных

Группа команд контекстного меню «Исполнения компонента» позволяют (Рис. 3):

  • «Базовое исполнение» – изменить радиодеталь компонента на вариант в базовом исполнении без перехода в окно «Исполнения»;
  • «Не устанавливать» – определить радиодеталь как неустанавливаемую без перехода в окно «Исполнения» (команда доступна для радиодеталей, отличающихся от варианта в базовом исполнении);
  • «Заменить в исполнении» – перейти в окно «Исполнение компонента» для выбора другой радиодетали;
  • «Редактировать исполнение» – перейти в окно «Исполнения», где будет отображен выбранный компонент.

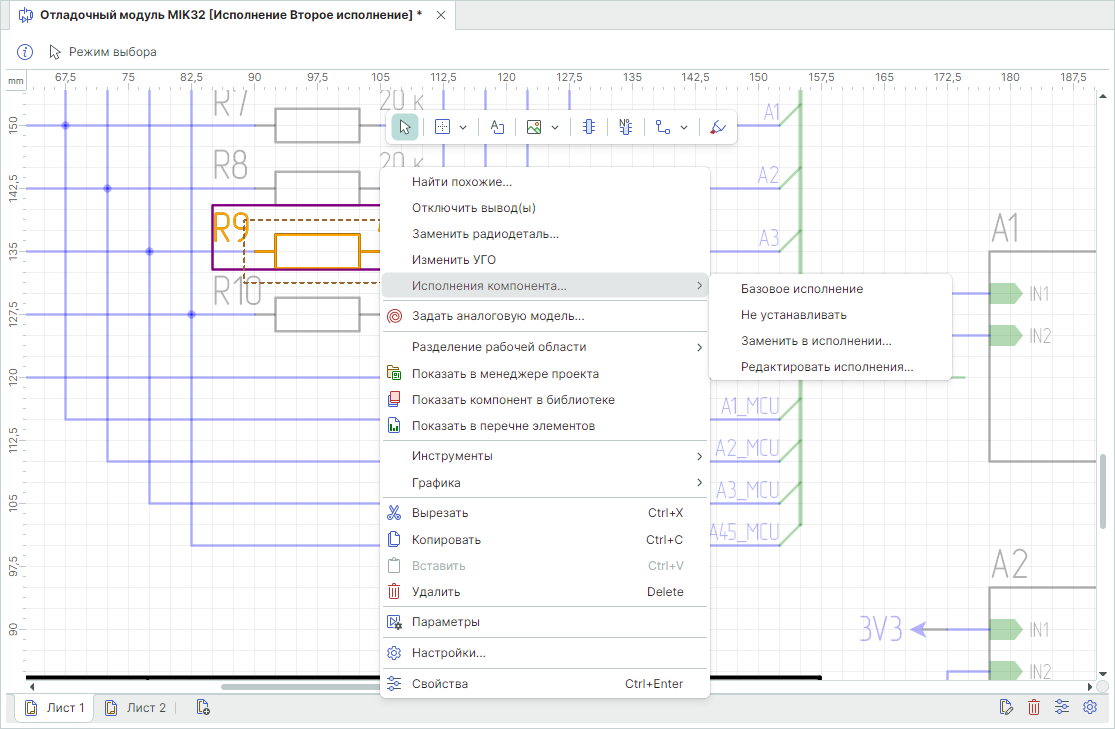

Рис. 3 Команды контекстного меню
Рис. 3 Команды контекстного меню

Переменные данные также имеют отображение в отчетах конструкторской документации, подробнее см. Руководство пользователя Выпуск документации.
