Переменные данные

Для определения переменных данных:
1. В диалоговом окне «Исполнения» выберите компонент, для которого должна быть назначена другая радиодеталь, или компонент должен отсутствовать в выбранном исполнении;
2. В столбце, отображающем состав нужного исполнения, вызовите выпадающее меню, выберите один из доступных вариантов (Рис. 1):

  • «Базовое исполнение» – радиодеталь для выбранного исполнения будет соответствовать базовому;
  • «Не устанавливается» – в выбранном исполнении компонент будет отсутствовать;
  • «Другая радиодеталь» – переход к выбору другой радиодетали.

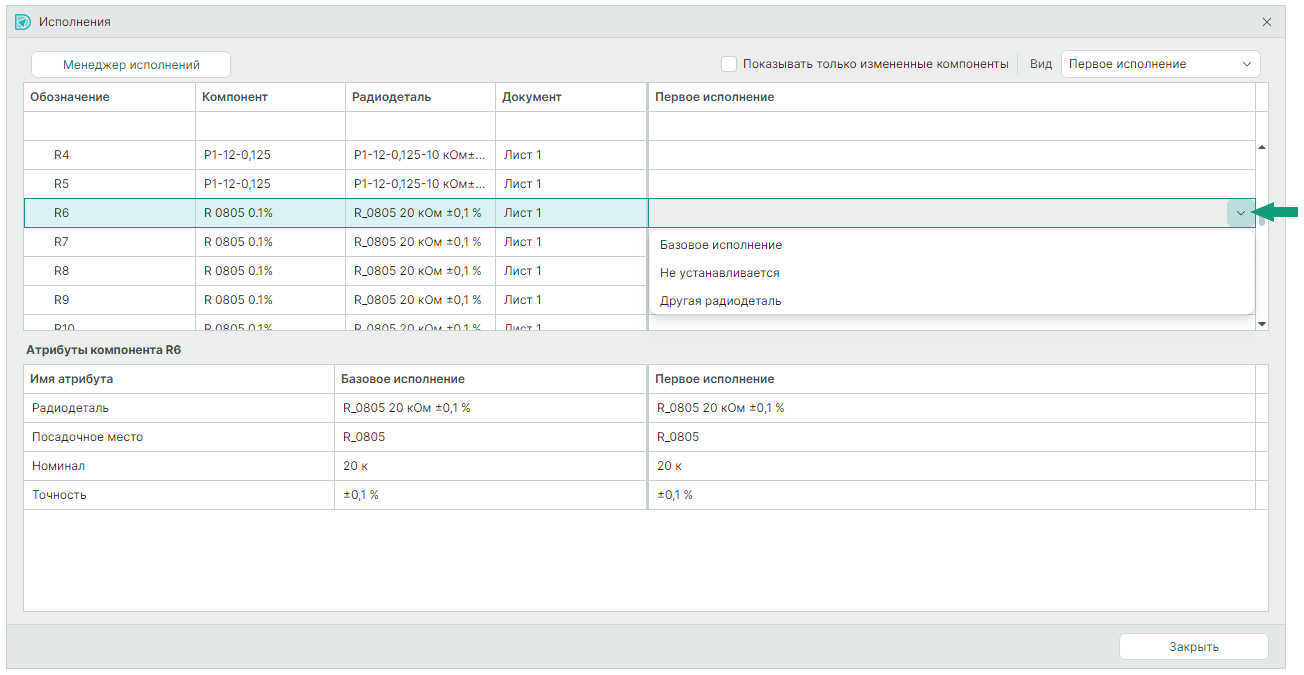

Рис. 1 Определение переменных данных
Рис. 1 Определение переменных данных

3.1. При выборе варианта «Другая радиодеталь» будет осуществлен переход в диалоговое окно «Исполнение компонента», см. Рис. 2.

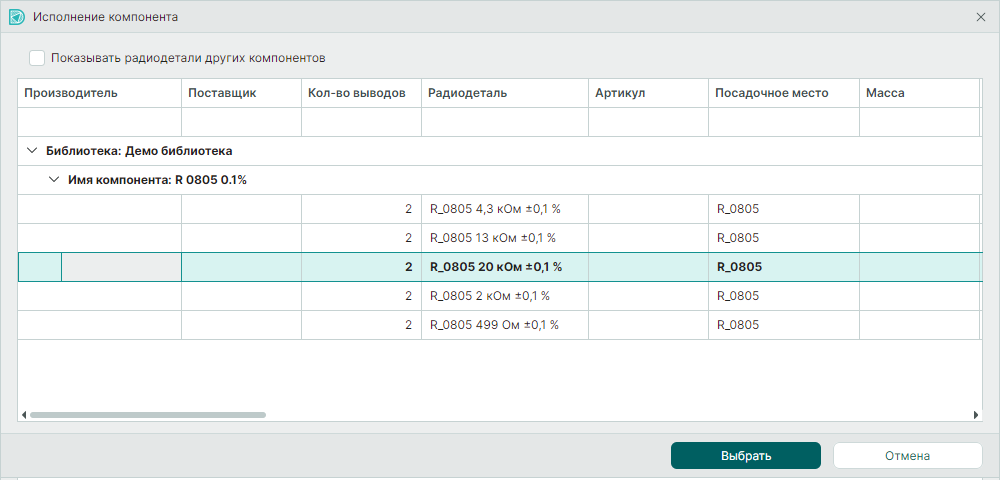

Рис. 2 Список радиодеталей компонента
Рис. 2 Список радиодеталей компонента

По умолчанию в окне «Исполнение компонента» отображаются все радиодетали выбранного компонента, радиодеталь базового исполнения обозначена полужирным начертанием.
Для отображения всех доступных радиодеталей установите флаг в чек-бокс «Показать радиодетали других компонентов», см. Рис. 3.

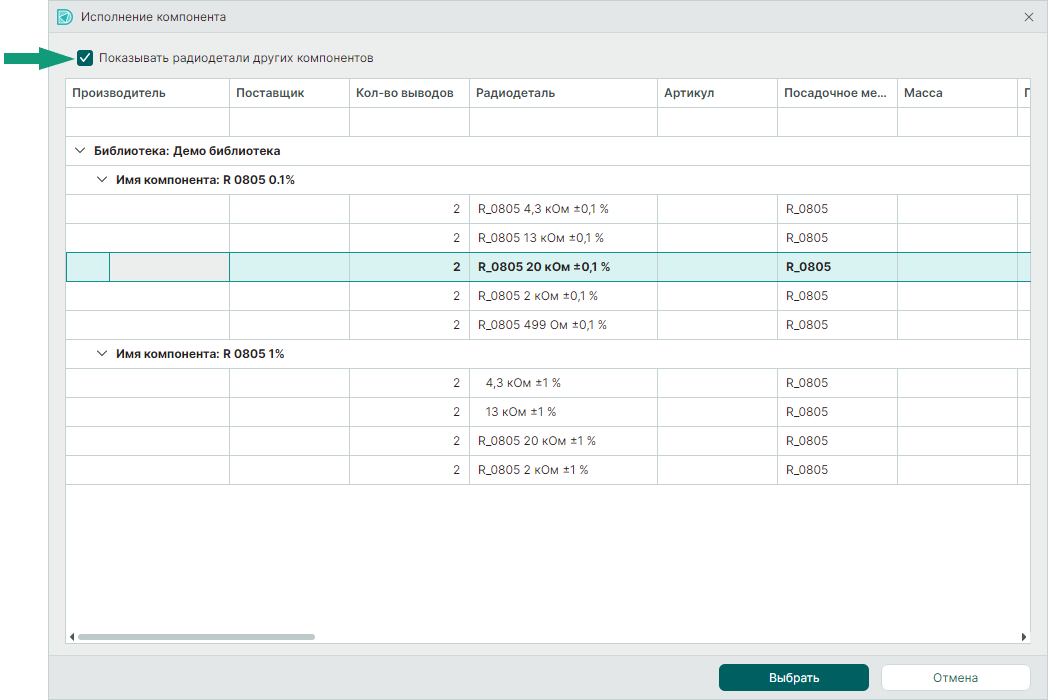

Рис. 3 Отображение радиодеталей других компонентов
Рис. 3 Отображение радиодеталей других компонентов

Примечание! Радиодетали других компонентов будут отображены в списке, только если они имеют идентичное посадочное место.

Выберите радиодеталь двойным кликом мыши или установите курсор на строку с радиодеталью и нажмите «Выбрать», см. Рис. 4.

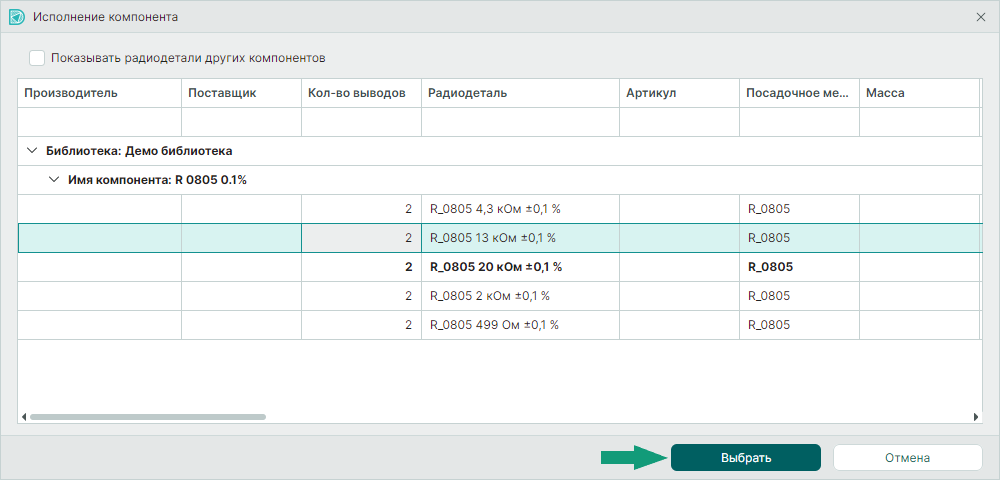

Рис. 4 Выбор радиодетали
Рис. 4 Выбор радиодетали

Назначенная радиодеталь отобразится в строке компонента, список атрибутов в нижней области будет соответствовать выбранной радиодетали, см. Рис. 5.

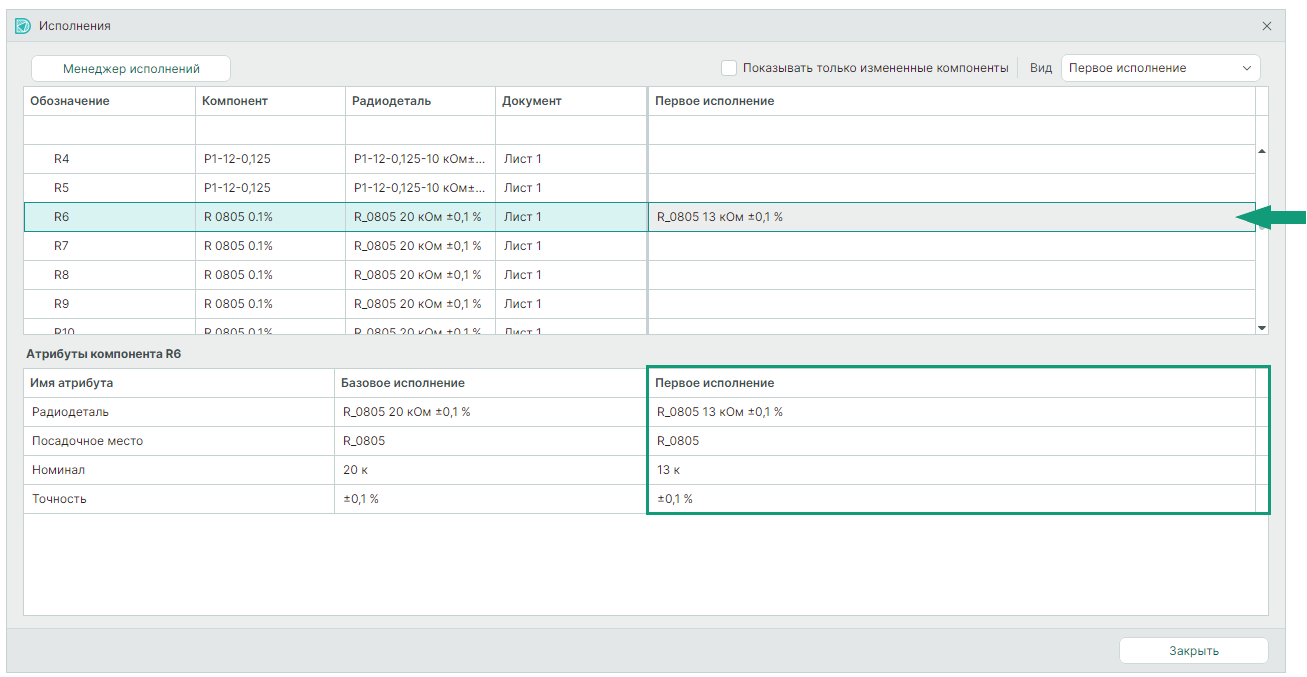

Рис. 5 Назначенная радиодеталь и ее атрибуты
Рис. 5 Назначенная радиодеталь и ее атрибуты

3.2. При выборе варианта «Не устанавливается» компонент будет исключен из состава изделия для данного исполнения, список атрибутов в нижней области окна для выбранного исполнения будет пуст, см. Рис. 6.

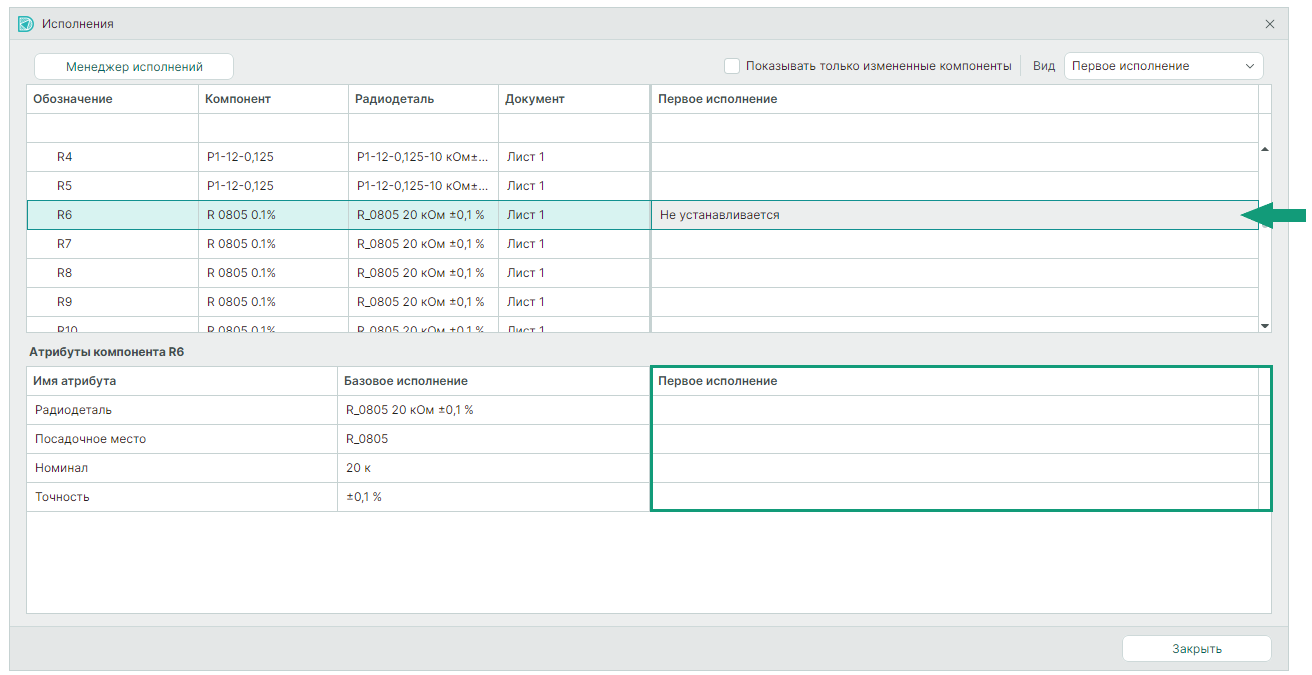

Рис. 6 Отсутствие атрибутов для неустанавливаемой радиодетали
Рис. 6 Отсутствие атрибутов для неустанавливаемой радиодетали

3.3. При выборе варианта «Базовое исполнение» запись в строке не будет отображаться для удобства работы, атрибуты компонента в нижней области полностью совпадают с атрибутами компонента базового исполнения, см. Рис. 7.

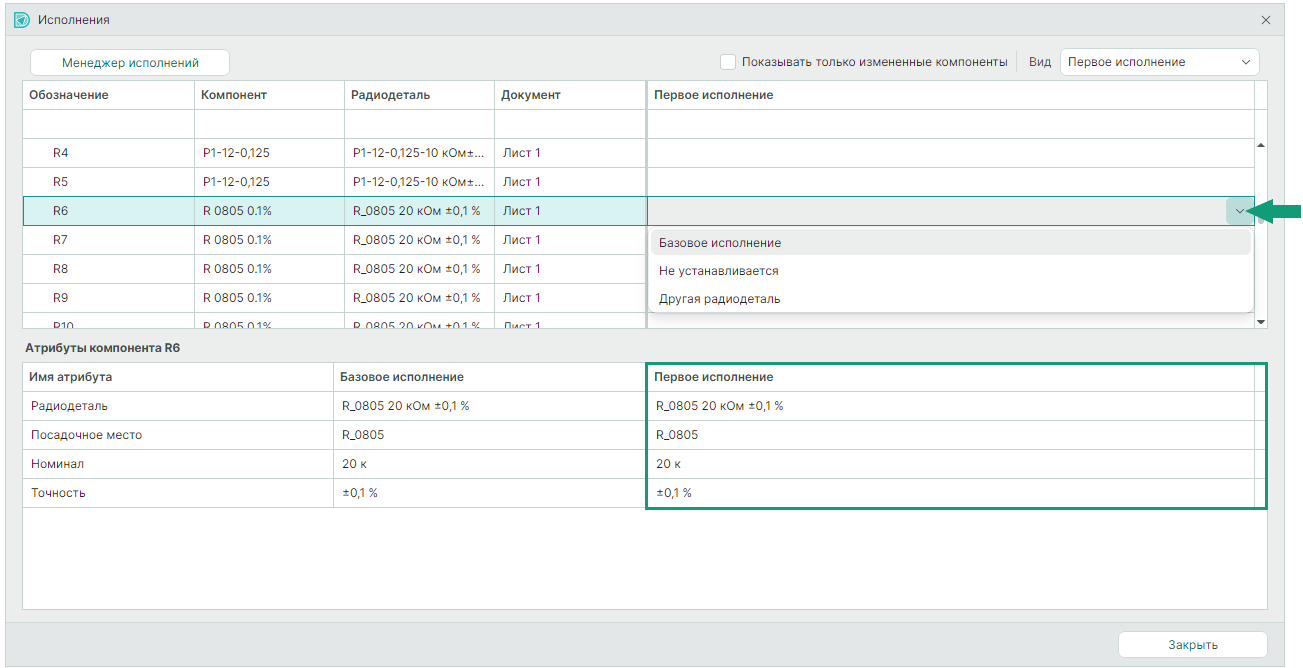

Рис. 7 Идентичность атрибутов
Рис. 7 Идентичность атрибутов
