Экспорт библиотеки в P-CAD¶
Экспорт библиотеки Delta Design в форматы P-CAD осуществляется с помощью Мастера экспорта.
Для экспорта библиотеки в P-CAD:

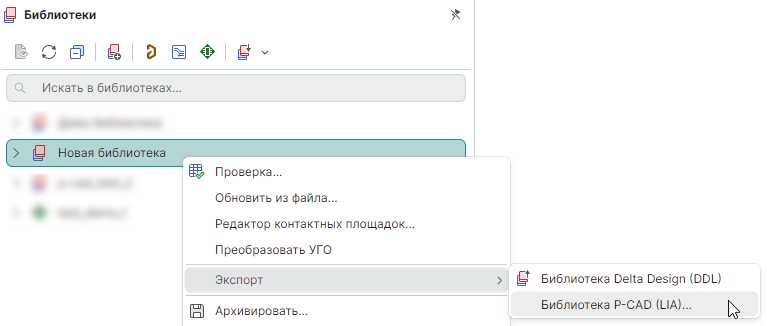

1. В панели «Библиотеки» с выбранной библиотеки вызовите контекстное меню → перейдите в пункт «Экспорт» → выберите «Библиотека P-CAD (LIA)...», см. Рис. 1.
- На первом этапе экспорта при нажатии на

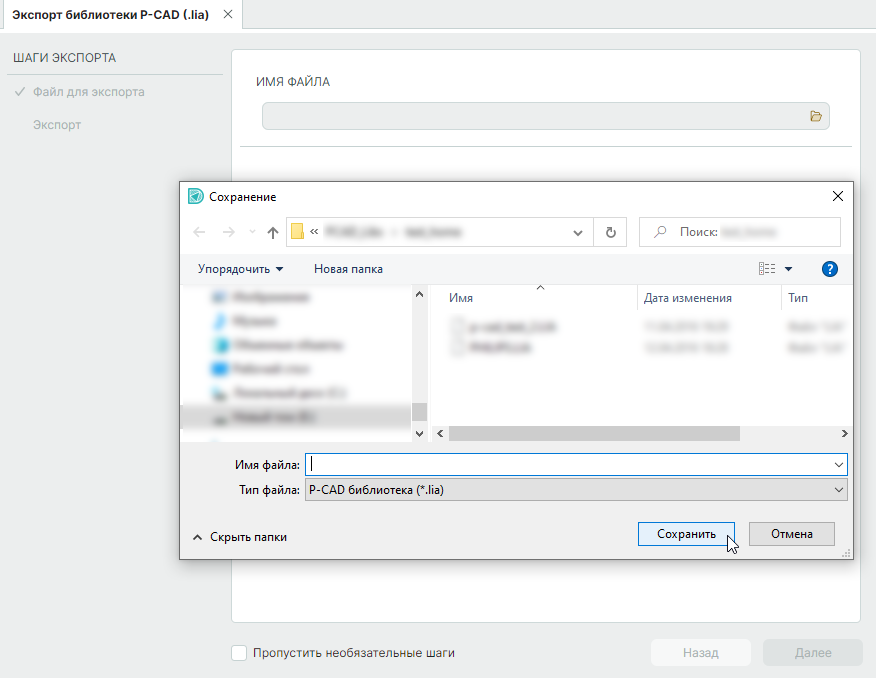

в поле «Имя файла» в окне проводника выберите директорию для сохранения сгенерированного файла, задайте имя и нажмите «Сохранить», см. Рис. 2. Нажмите «Далее» для перехода к следующему шагу.
Совет! Перед началом работы с мастером, если шаги мастера выполняются впервые, рекомендуется снять флаг в поле «Пропустить необязательные шаги», расположенном в нижнем левом углу окна мастера, см. Рис. 3.
- После завершения процесса экспорта отображается список сообщений.
Примечание! После завершения процесса экспорта в окне мастера доступна фильтрация сообщений и сохранение журнал по процессу.
- «Сообщение» – установка флага в чек-бокс включает отображение записей об успешно выполненных процессах;
- «Предупреждение» – установка флага в чек-бокс включает отображение предупреждений о возможных ошибках в экспортируемых элементах;
- «Ошибка» – установка флага в чек-бокс включает отображение записей об ошибках, возникших во время экспорта;
- «Сохранить в журнал» – кнопка для сохранение журнала экспорта в виде текстового файла.
- Нажмите «Готово».
Сгенерированный файл экспортируемой библиотеки Delta Design отображается в директории, указанной на первом этапе экспорта.
