Графическая маркировка

Графическая маркировка наносится в виде произвольных графических объектов и атрибутов семейств.
Атрибуты компонента будут полностью отображены на посадочном месте только после того, как контактные площадки посадочного места будут сопоставлены с выводами УГО компонента.
Любые объекты, составляющие графическую маркировку, размещаются на слоях класса «SILK».
Перед размещением графических объектов необходимо выбрать слой из класса «Шелкография» («SILK»), см. Рис. 1.

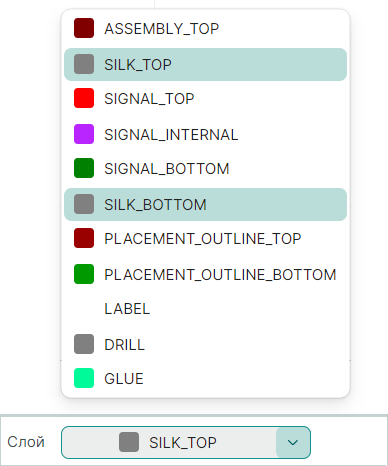

Рис. 1 Выбор слоя из класса «SILK»

Графические объекты размещаются точно так же, как в графическом редакторе.
Для размещения и преобразования графических объектов используются инструменты, кнопки вызова которых расположены на панелях инструментов «Рисование» и «Графика».

Примечание! Графическая маркировка является дополнительным объектом, ее наличие на посадочном месте не обязательно.
