Маршрут проектирования

Проектирование печатных плат в системе Delta Design Домашней осуществляется с использованием радиоэлектронных компонентов (РЭК), хранящихся в системе. Перед началом проектирования необходимо создать достаточную элементную базу. Упрощенная схема этапов разработки представлена на Рис. 1.

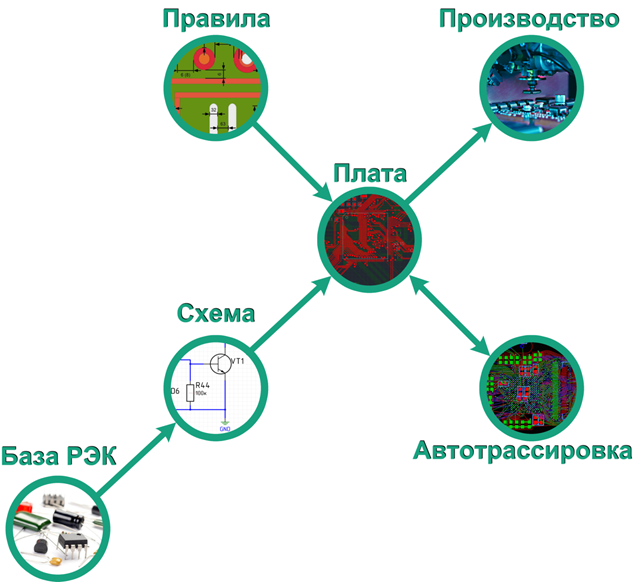

Рис. 1 Схема маршрута проектирования

Этапы разработки:
1. Формирование базы радиоэлектронных компонентов.
Формирование базы компонентов осуществляется путем создания всех необходимых УГО (условных графических обозначений), посадочных мест и внесения всей необходимой информации о каждом компоненте на основе технического описания (datasheet).
Компоненты хранятся в библиотеках, навигация по которым осуществляется в специализированной панели «Библиотеки». Для передачи библиотек между разными базами данных в системе реализованы процедуры экспорта и импорта.
При создании компонента необходимо проделать следующие операции:

• Создать условное графическое отображение (УГО), одну из составных частей описания компонента, которая используется для обозначения компонента на схеме электрической принципиальной;
• Создать посадочное место – комбинацию контактных площадок, используемых для монтажа, соединения и контроля отдельных компонентов. Посадочное место включает в себя также различную атрибутивную информацию и сведения для оформления графической и текстовой информации;
• Внести технические характеристики радиодеталей;
• Прикрепить дополнительные данные – файлы технических условий, 3D модель и прочее.

2. Создание проекта печатной платы.
   Разработка электрической схемы, платы, файлов производства и перечня элементов для каждого отдельного изделия осуществляется в едином информационном пространстве базы данных, которое в системе Delta Design Домашней называется проект.
   При создании проекта пользователь задает основные параметры будущего изделия, после чего в панели «Проекты» появляется древовидная структура, в состав которой входят разделы, каждый из которых открывает редакторы, используемые на разных этапах разработки.

3. Создание электрической схемы.
   Электрическая схема – графическое изображение (модель), служащее для передачи с помощью условных графических и буквенно-цифровых обозначений (пиктограмм) связей между элементами электрического устройства.
   Схема определяет состав компонентов и структуру их связей в изделии, по ней можно определить, как работает устройство. Печатная плата изделия в Delta Design Домашней может быть разработана только в строгом соответствии со схемой.

4. Определение правил трассировки.
   Правила проектирования задают ограничения характеристик объектов на плате, например, ширину печатных проводников, расстояние между проводящими элементами разных цепей и т.д.

5. Разработка конструкции печатной платы.
   На этапе разработки печатной платы определяется состав слоев платы, стили переходных отверстий, границы платы и осуществляется расстановка компонентов.

6. Трассировка.
   На этапе трассировки на плате размещаются печатные проводники, соединяющие контактные площадки посадочных мест компонентов. Проводники прокладываются в строгом соответствии со структурой соединений на схеме. Трассировка осуществляется в редакторе печатных плат в режимах RightPCB и TopoR.

7. Выпуск документации.
   На данном этапе доступен экспорт схемы и платы в формат PDF и формирование перечня элементов, оформленного в соответствии с ГОСТ.

8. Создание файлов производства.
   При работе с платой в системе предусмотрена возможность создания файлов в форматах Gerber, Drill (Сверловка), IPC-D-356A,  которые могут быть использованы для изготовления фотошаблонов плат на производственном оборудовании.
