Модели линий передачи¶

Полный список моделей линий передачи:
а) Одиночные линии передачи:

Микрополосковая ЛП (М-1Н), см. Рис. 1.

Рис. 1 Микрополосковая ЛП (М-1Н)

Микрополосковая ЛП с маской (ММ-1Н), см. Рис. 2.

Рис. 2 Микрополосковая ЛП с маской (ММ-1Н)

Микрополосковая ЛП (М-2Н), см. Рис. 3.

Рис. 3 Микрополосковая ЛП (М-2Н)

Микрополосковая ЛП с маской (ММ-2Н), см. Рис. 4.

Рис. 4 Микрополосковая ЛП с маской (ММ-2Н)

Заглубленная ЛП (З-1Н1В), см. Рис. 5.

Рис. 5 Заглубленная ЛП (З-1Н1В)

Полосковая ЛП (П-1Н1В), см. Рис. 6.

Рис. 6 Полосковая ЛП (П-1Н1В)

Заглубленная ЛП (З-1Н2В), см. Рис. 7.

Рис. 7 Заглубленная ЛП (З-1Н2В)

Полосковая ЛП (П-1Н2В), см. Рис. 8.

Рис. 8 Полосковая ЛП (П-1Н2В)

Заглубленная ЛП (З-2Н1В), см. Рис. 9.

Рис. 9 Заглубленная ЛП (З-2Н1В)

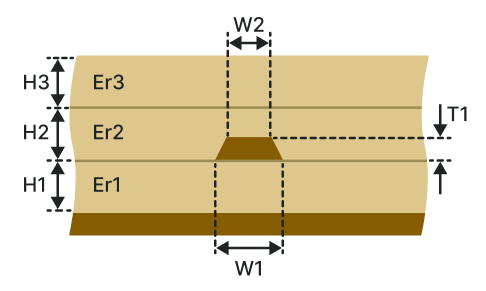

Полосковая ЛП (П-2Н1В), см. Рис. 10.

Рис. 10 Полосковая ЛП (П-2Н1В)

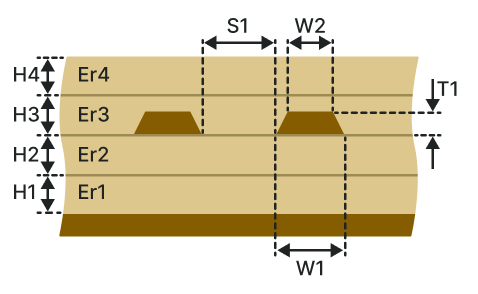

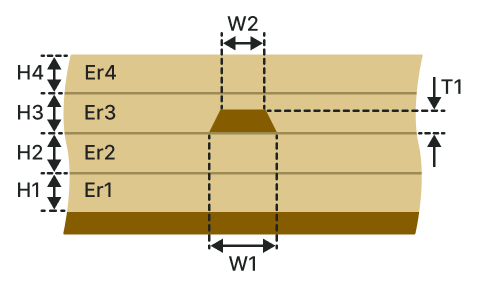

Заглубленная ЛП (З-2Н2В), см. Рис. 11.

Рис. 11 Заглубленная ЛП (З-2Н2В)

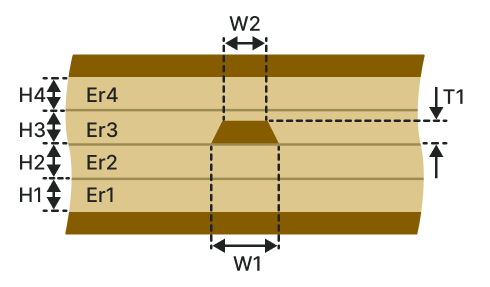

Полосковая ЛП (П-2Н2В), см. Рис. 12.

Рис. 12 Полосковая ЛП (П-2Н2В)

б) Дифференциальные пары:

Дифференциальная микрополосковая ЛП (ДМ-1Н), см. Рис. 13.

Рис. 13 Дифференциальная микрополосковая ЛП (ДМ-1Н)

Дифференциальная микрополосковая ЛП с маской (ДММ-1Н), см. Рис. 14.

Рис. 14 Дифференциальная микрополосковая ЛП с маской (ДММ-1Н)

Дифференциальная микрополосковая ЛП (ДМ-2Н), см. Рис. 15.

Рис. 15 Дифференциальная микрополосковая ЛП (ДМ-2Н)

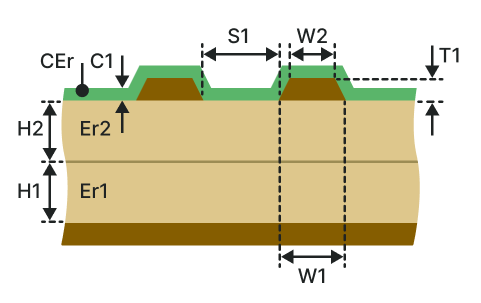

Дифференциальная микрополосковая ЛП с маской (ДММ-2Н), см. Рис. 16.

Рис. 16 Дифференциальная микрополосковая ЛП с маской (ДММ-2Н)

Дифференциальная заглубленная ЛП (ДЗ-1Н1В), см. Рис. 17.

Рис. 17 Дифференциальная заглубленная ЛП (ДЗ-1Н1В)

Дифференциальная полосковая ЛП (ДП-1Н1В), см. Рис. 18.

Рис. 18 Дифференциальная полосковая ЛП (ДП-1Н1В)

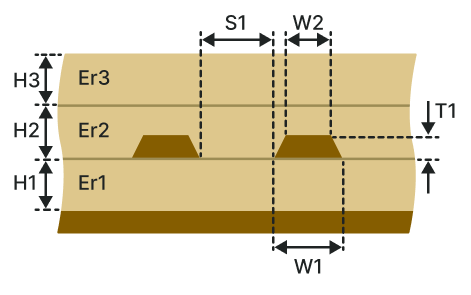

Дифференциальная заглубленная ЛП (ДЗ-1Н2В), см. Рис. 19.

Рис. 19 Дифференциальная заглубленная ЛП (ДЗ-1Н2В)

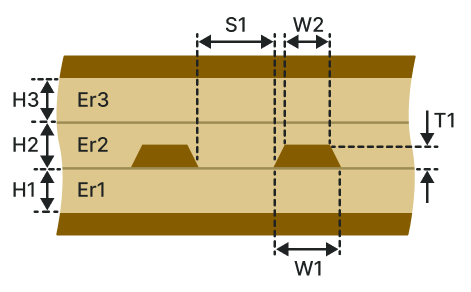

Дифференциальная полосковая ЛП (ДП-1Н2В), см. Рис. 20.

Рис. 20 Дифференциальная полосковая ЛП (ДП-1Н2В)

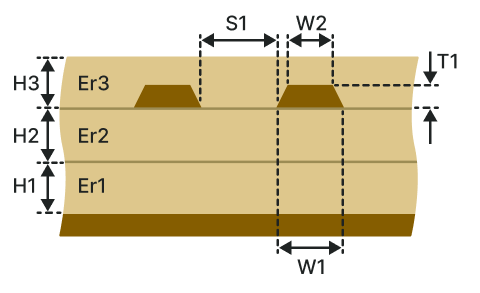

Дифференциальная заглубленная ЛП (ДЗ-2Н1В), см. Рис. 21.

Рис. 21 Дифференциальная заглубленная ЛП (ДЗ-2Н1В)

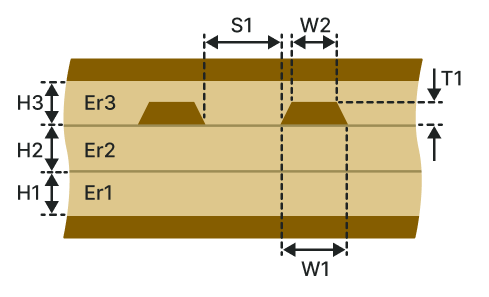

Дифференциальная полосковая ЛП (ДП-2Н1В), см. Рис. 22.

Рис. 22 Дифференциальная полосковая ЛП (ДП-2Н1В)

Дифференциальная заглубленная ЛП (ДЗ-2Н2В), см. Рис. 23.

Рис. 23 Дифференциальная заглубленная ЛП (ДЗ-2Н2В)

Дифференциальная полосковая ЛП (ДП-2Н2В), см. Рис. 24.

Рис. 24 Дифференциальная полосковая ЛП (ДП-2Н2В)

в) Копланарные одиночные линии передачи:

Копланарная микрополосковая ЛП (КМ-1Н), см. Рис. 25.

Рис. 25 Копланарная микрополосковая ЛП (КМ-1Н)

Копланарная микрополосковая ЛП с маской (КММ-1Н), см. Рис. 26.

Рис. 26 Копланарная микрополосковая ЛП с маской (КММ-1Н)

Копланарная микрополосковая ЛП с опорным слоем (КМОС-1Н), см. Рис. 27.

Рис. 27 Копланарная микрополосковая ЛП с опорным слоем (КМОС-1Н)

Копланарная микрополосковая ЛП с маской и опорным слоем (КММОС-1Н), см. Рис. 28.

Рис. 28 Копланарная микрополосковая ЛП с маской и опорным слоем (КММОС-1Н)

Копланарная микрополосковая ЛП (КМ-2Н), см. Рис. 29.

Рис. 29 Копланарная микрополосковая ЛП (КМ-2Н)

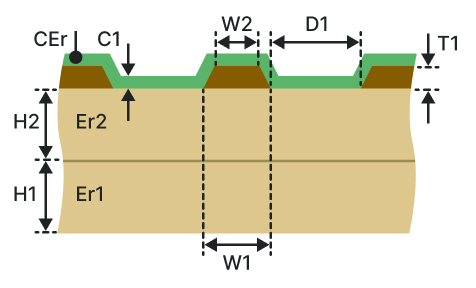

Копланарная микрополосковая ЛП с маской (КММ-2Н), см. Рис. 30.

Рис. 30 Копланарная микрополосковая ЛП с маской (КММ-2Н)

Копланарная микрополосковая ЛП с опорным слоем (КМОС-2Н), см. Рис. 31.

Рис. 31 Копланарная микрополосковая ЛП с опорным слоем (КМОС-2Н)

Копланарная микрополосковая ЛП с маской и опорным слоем (КММОС-2Н), см. Рис. 32.

Рис. 32 Копланарная микрополосковая ЛП с маской и опорным слоем (КММОС-2Н)

Копланарная заглубленная ЛП (КЗ-1Н1В), см. Рис. 33.

Рис. 33 Копланарная заглубленная ЛП (КЗ-1Н1В)

Копланарная заглубленная ЛП с опорным слоем (КЗОС-1Н1В), см. Рис. 34.

Рис. 34 Копланарная заглубленная ЛП с опорным слоем (КЗОС-1Н1В)

Копланарная полосковая ЛП (КП-1Н1В), см. Рис. 35.

Рис. 35 Копланарная полосковая ЛП (КП-1Н1В)

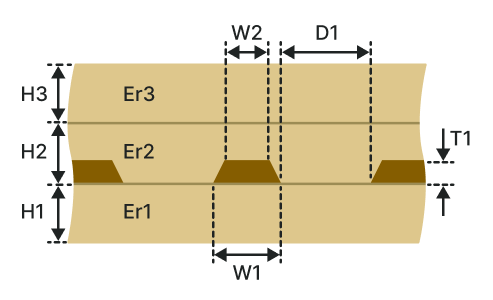

Копланарная заглубленная ЛП (КЗ-1Н2В), см. Рис. 36.

Рис. 36 Копланарная заглубленная ЛП (КЗ-1Н2В)

Копланарная заглубленная ЛП с опорным слоем (КЗОС-1Н2В), см. Рис. 37.

Рис. 37 Копланарная заглубленная ЛП с опорным слоем (КЗОС-1Н2В)

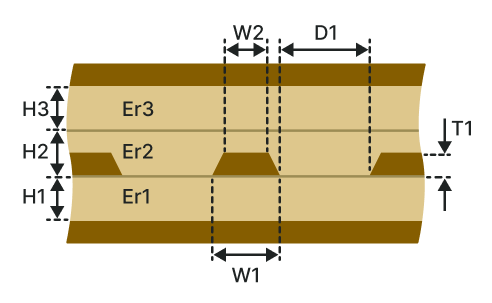

Копланарная полосковая ЛП (КП-1Н2В), см. Рис. 38.

Рис. 38 Копланарная полосковая ЛП (КП-1Н2В)

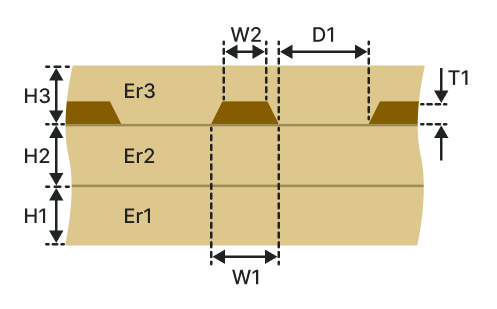

Копланарная заглубленная ЛП (КЗ-2Н1В), см. Рис. 39.

Рис. 39 Копланарная заглубленная ЛП (КЗ-2Н1В)

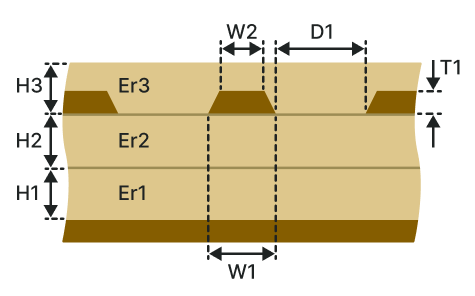

Копланарная заглубленная ЛП с опорным слоем (КЗОС-2Н1В), см. Рис. 40.

Рис. 40 Копланарная заглубленная ЛП с опорным слоем (КЗОС-2Н1В)

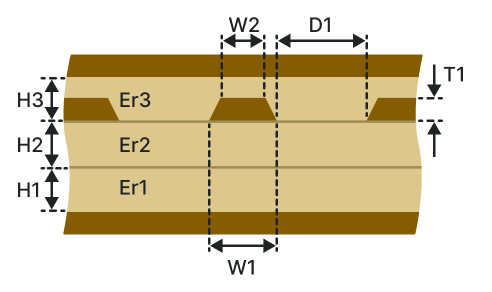

Копланарная полосковая ЛП (КП-2Н1В), см. Рис. 41.

Рис. 41 Копланарная полосковая ЛП (КП-2Н1В)

Копланарная заглубленная ЛП (КЗ-2Н2В), см. Рис. 42.

Рис. 42 Копланарная заглубленная ЛП (КЗ-2Н2В)

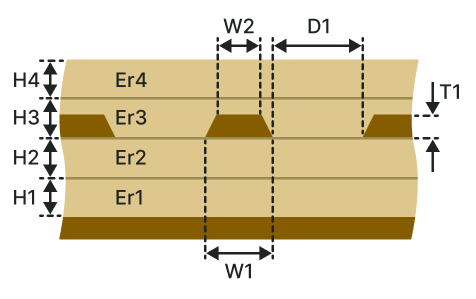

Копланарная заглубленная ЛП с опорным слоем (КЗОС-2Н2В), см. Рис. 43.

Рис. 43 Копланарная заглубленная ЛП с опорным слоем (КЗОС-2Н2В)

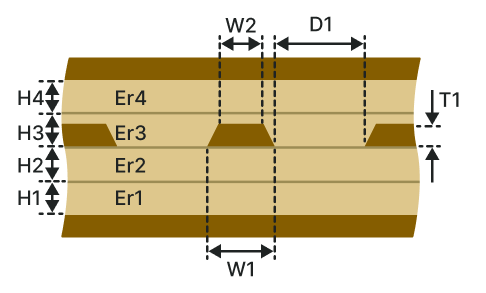

Копланарная полосковая ЛП (КП-2Н2В), см. Рис. 44.

Рис. 44 Копланарная полосковая ЛП (КП-2Н2В)

г) Копланарные дифференциальные пары:

Копланарная дифференциальная микрополосковая ЛП (КДМ-1Н), см. Рис. 45.

Рис. 45 Копланарная дифференциальная микрополосковая ЛП (КДМ-1Н)

Копланарная дифференциальная микрополосковая ЛП с маской (КДММ-1Н), см. Рис. 46.

Рис. 46 Копланарная дифференциальная микрополосковая ЛП с маской (КДММ-1Н)

Копланарная дифференциальная микрополосковая ЛП с опорным слоем (КДМОС-1Н), см. Рис. 47.

Рис. 47 Копланарная дифференциальная микрополосковая ЛП с опорным слоем (КДМОС-1Н)

Копланарная дифференциальная микрополосковая ЛП с опорным слоем и маской (КДММОС-1Н), см. Рис. 48.

Рис. 48 Копланарная дифференциальная микрополосковая ЛП с опорным слоем и маской (КДММОС-1Н)

Копланарная дифференциальная микрополосковая ЛП (КДМ-2Н), см. Рис. 49.

Рис. 49 Копланарная дифференциальная микрополосковая ЛП (КДМ-2Н)

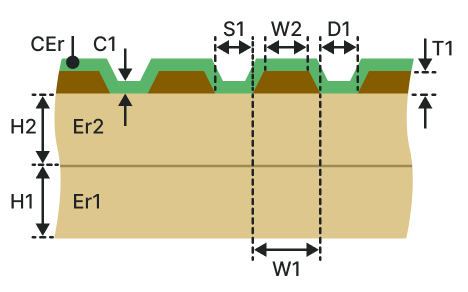

Копланарная дифференциальная микрополосковая ЛП с маской (КДММ-2Н), см. Рис. 50.

Рис. 50 Копланарная дифференциальная микрополосковая ЛП с маской (КДММ-2Н)

Копланарная дифференциальная микрополосковая ЛП с опорным слоем (КДМОС-2Н), см. Рис. 51.

Рис. 51 Копланарная дифференциальная микрополосковая ЛП с опорным слоем (КДМОС-2Н)

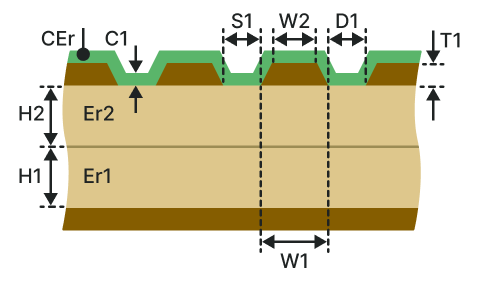

Копланарная дифференциальная микрополосковая ЛП с маской и опорным слоем (КДММОС-2Н), см. Рис. 52.

Рис. 52 Копланарная дифференциальная микрополосковая ЛП с маской и опорным слоем (КДММОС-2Н)

Копланарная дифференциальная заглубленная ЛП (КДЗ-1Н1В), см. Рис. 53.

Рис. 53 Копланарная дифференциальная заглубленная ЛП (КДЗ-1Н1В)

Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-1Н1В), см. Рис. 54.

Рис. 54 Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-1Н1В)

Копланарная дифференциальная полосковая ЛП (КДП-1Н1В), см. Рис. 55.

Рис. 55 Копланарная дифференциальная полосковая ЛП (КДП-1Н1В)

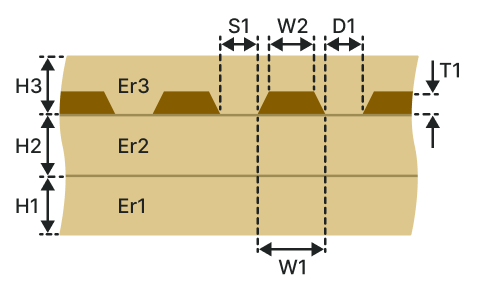

Копланарная дифференциальная заглубленная ЛП (КДЗ-2Н1В), см. Рис. 56.

Рис. 56 Копланарная дифференциальная заглубленная ЛП (КДЗ-2Н1В)

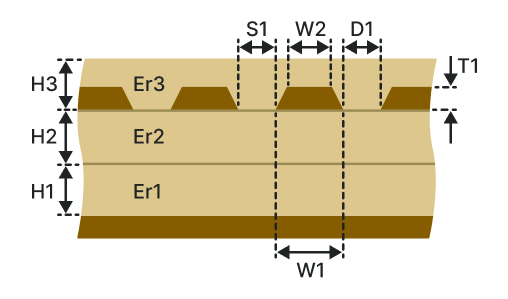

Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-2Н1В), см. Рис. 57.

Рис. 57 Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-2Н1В)

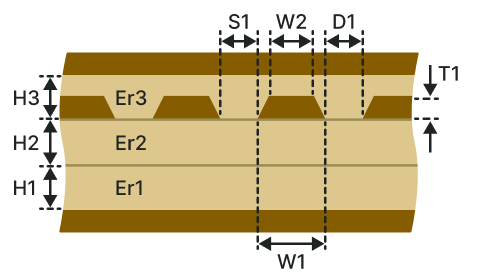

Копланарная дифференциальная полосковая ЛП (КДП-2Н1В), см. Рис. 58.

Рис. 58 Копланарная дифференциальная полосковая ЛП (КДП-2Н1В)

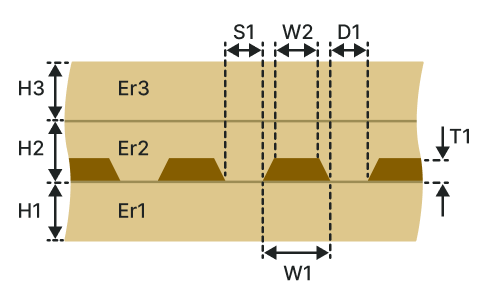

Копланарная дифференциальная заглубленная ЛП (КДЗ-1Н2В), см. Рис. 59.

Рис. 59 Копланарная дифференциальная заглубленная ЛП (КДЗ-1Н2В)

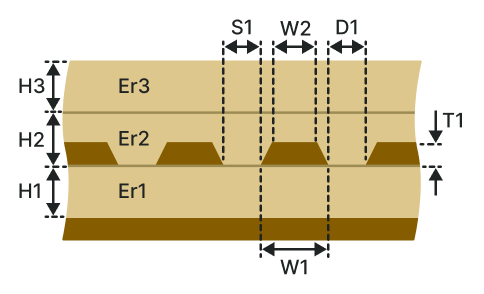

Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-1Н2В), см. Рис. 60.

Рис. 60 Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-1Н2В)

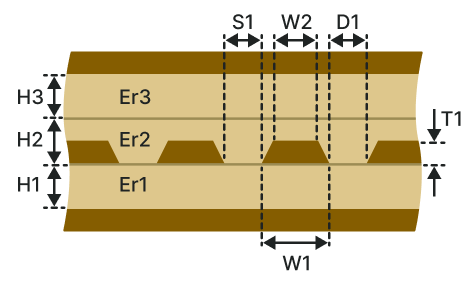

Копланарная дифференциальная полосковая ЛП (КДП-1Н2В), см. Рис. 61.

Рис. 61 Копланарная дифференциальная полосковая ЛП (КДП-1Н2В)

Копланарная дифференциальная заглубленная ЛП (КДЗ-2Н2В), см. Рис. 62.

Рис. 62 Копланарная дифференциальная заглубленная ЛП (КДЗ-2Н2В)

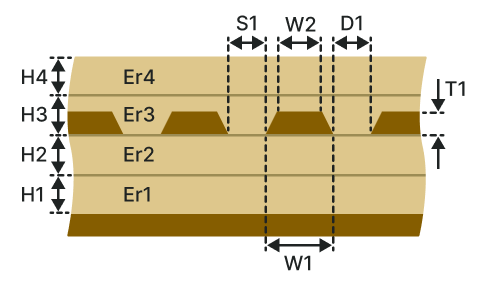

Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-2Н2В), см. Рис. 63.

Рис. 63 Копланарная дифференциальная заглубленная ЛП с опорным слоем (КДЗОС-2Н2В)

Копланарная дифференциальная полосковая ЛП (КДП-2Н2В), см. Рис. 64.

Рис. 64 Копланарная дифференциальная полосковая ЛП (КДП-2Н2В)
