Расчет волнового сопротивления

В качестве примера расчета волнового сопротивления и вторичных параметров ЛП рассмотрим расчет полосковой линии передачи, расположенной на третьем слое типовой структуры 6-и слойной печатной платы толщиной 1,5 мм с известными геометрическими и электрофизическими параметрам, см. Рис. 1.
Источник изображения типовой структуры – сайт www.rezonit.ru.

Рис. 1 Типовая структура 6-и слойной печатной платы
Рис. 1 Типовая структура 6-и слойной печатной платы

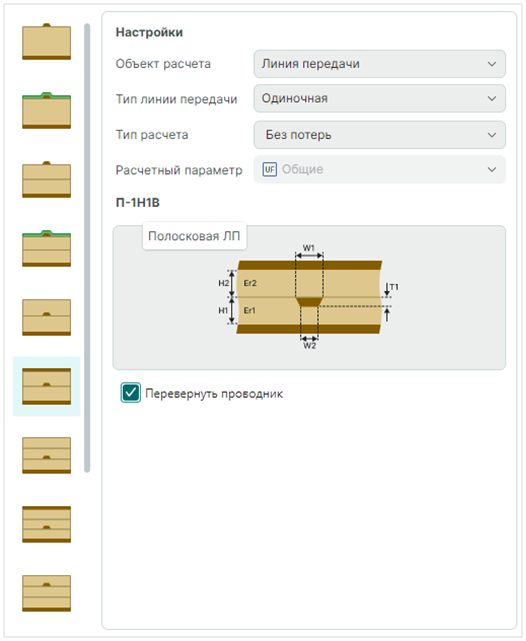

Определите стартовые настройки расчета: для одиночной полосковой линии (П-1Н1В) передачи выберите тип расчета «Без потерь» и установите флаг в чек-бокс «Перевернуть проводник» в соответствии с положением ядра в выбранной структуре, см. Рис. 2.

Рис. 2 Настройки расчета
Рис. 2 Настройки расчета

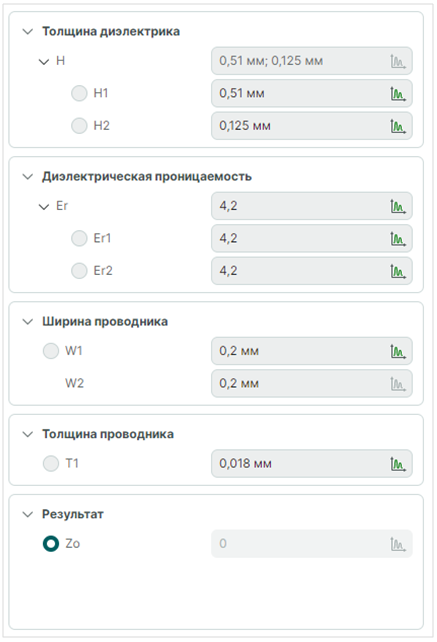

Внесите известные геометрические и электрофизические параметры линии передачи в соответствии с выбранной типовой структурой платы (Рис. 3):

  • Толщина диэлектрика сверху (H1) – 0,51 мм;
  • Толщина диэлектрика снизу (H2) – 0,125 мм;
  • Толщина проводника (Т1) – 0,18 мм.

Ширину проводника до и после подтрава установите равной 0,2 мм.

Рис. 3 Параметры линии передачи
Рис. 3 Параметры линии передачи

Примечание! Боковой подтрав в расчете не учитывается. Для его учета необходимо связаться с производителем печатных плат, так как этот параметр зависит не только от геометрии проводника, но и от технологических особенностей производства. Также если плата имеет металлизированные отверстия, то толщина меди на сигнальном слое будет отличаться в большую сторону от номинального значения. Окончательную толщину необходимо согласовать с производителем печатной платы.

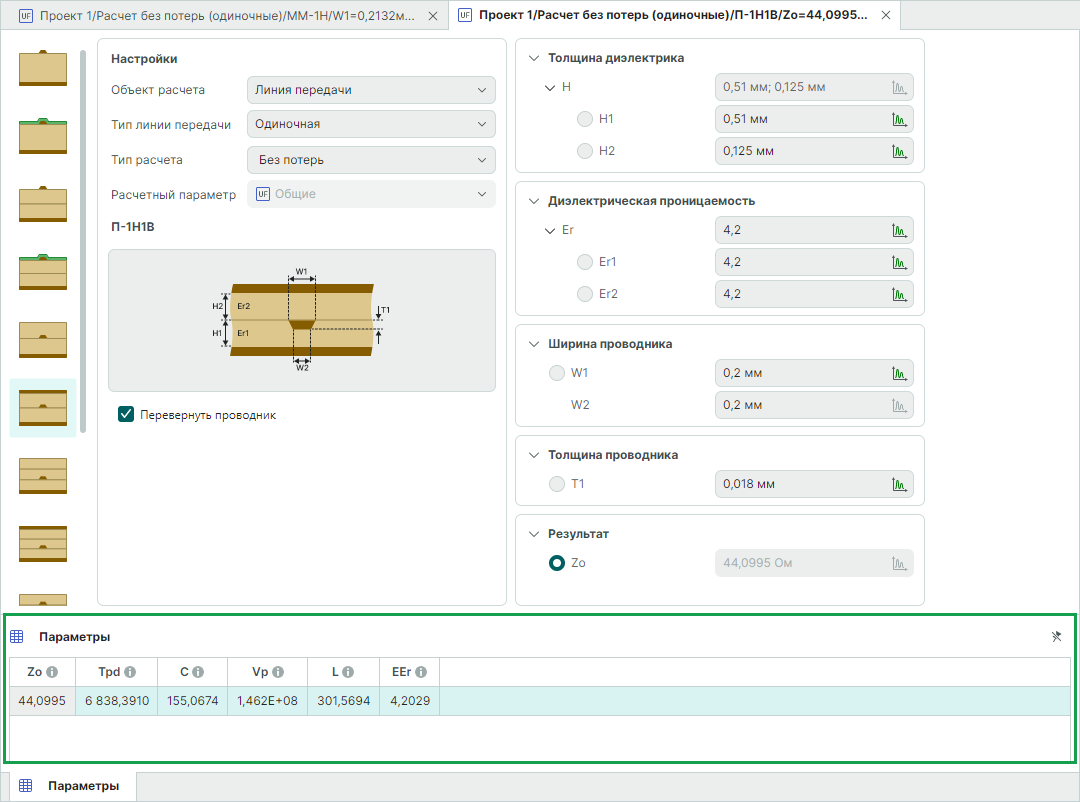

Запустите расчет. Результаты расчета будут представлены в виде таблицы в нижней области вкладки, см. Рис. 4.

Рис. 4 Результаты расчета
Рис. 4 Результаты расчета

Рассчитанное волновое сопротивление (Zo) составит 44,0995 Ом, погонная задержка сигнала (Tpd) – 6838.391 пс/м (параметр используется при выравнивании сигналов в высокоскоростных интерфейсах).
