Модели переходных отверстий¶

Модели необходимых переходных отверстий формируются с помощью установки и снятия флагов в чек-боксах «Маска» и «Опорный 1...4» в области просмотра.
На Рис. 1 представлена модель переходного отверстия двухслойной печатной платы со всеми активными настройками (с маской и опорой на 1 и 2 слоях).

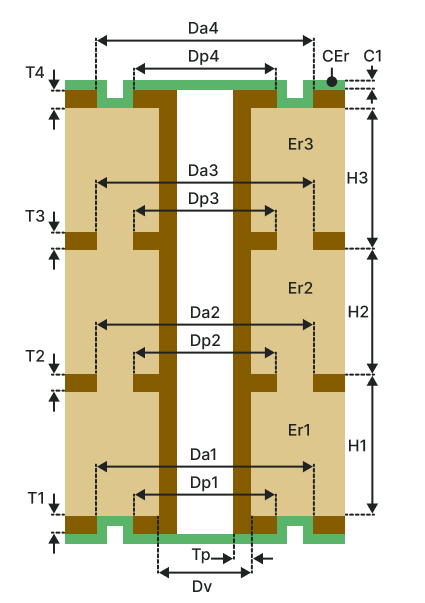

На Рис. 2 представлена модель переходного отверстия четырехслойной печатной платы со всеми активными настройками (с маской сверху и снизу и опорой на 1, 2, 3, 4 слоях).
