Настройка отчетов

Настройка текстовых отчетов осуществляется в окне «Настройка отчетов», которое содержит вкладки: «Отчет», «Общие», «Колонки» и «Штамп».

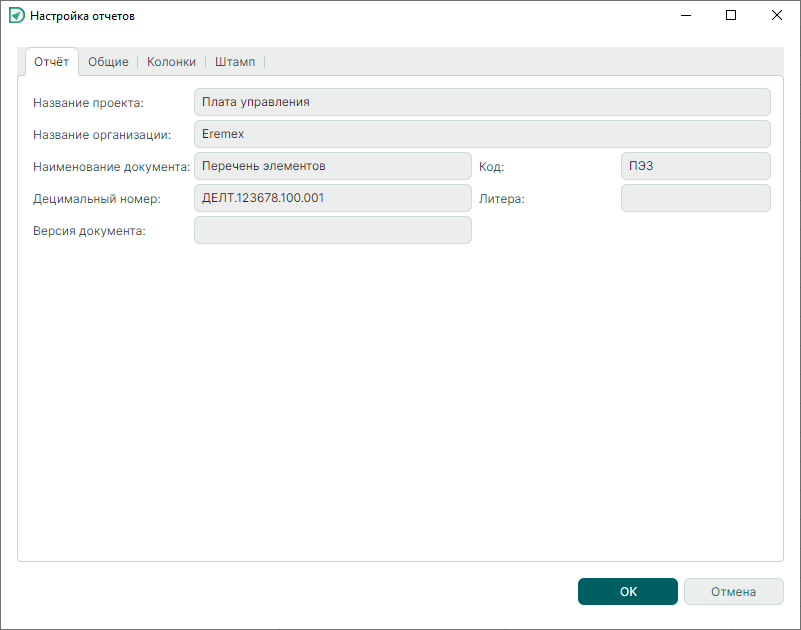

Доступные настройки на вкладке «Отчет» представлены на Рис. 1.

Рис. 1 Окно «Настройка отчетов». Вкладка «Отчет»

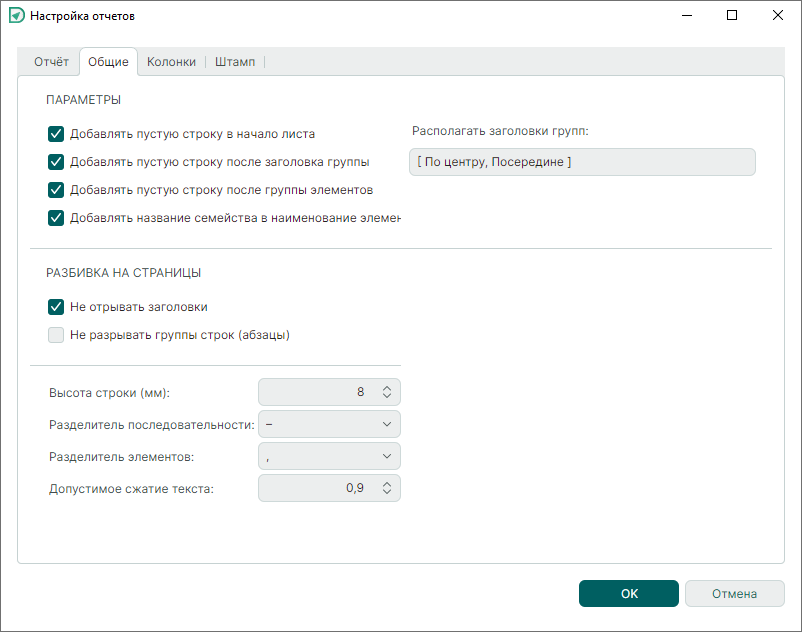

Вкладка «Общие» содержит настройки заполнения строк и заголовков, ввод параметров текста и разделителей, см. Рис. 2.

Рис. 2 Окно «Настройка отчетов». Вкладка «Общие»

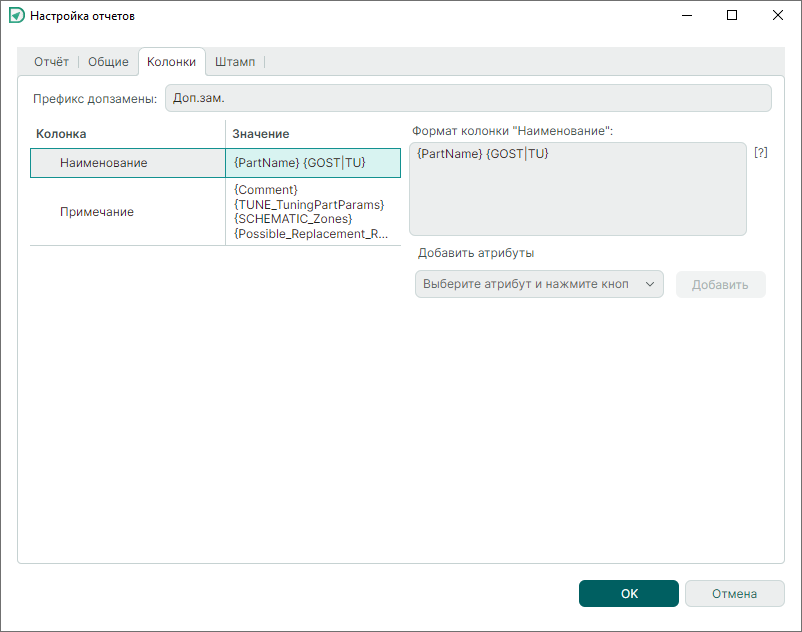

На вкладке «Колонки» настраиваются (Рис. 3):

• Префикс для обозначения допустимой замены;
• Содержимое колонки «Наименование»;
• Содержимое колонки «Примечание».

Рис. 3 Окно «Настройка отчетов». Вкладка «Колонки»

Заполнение поля «Префикс допзамены» производится путем прямого ввода значения.
Колонки «Наименование» и «Примечание» заполняются атрибутами радиодетали, дополнительными свойствами радиодетали, а также любыми символами между ними (например, {FAMILY_Name}-{PartName}).

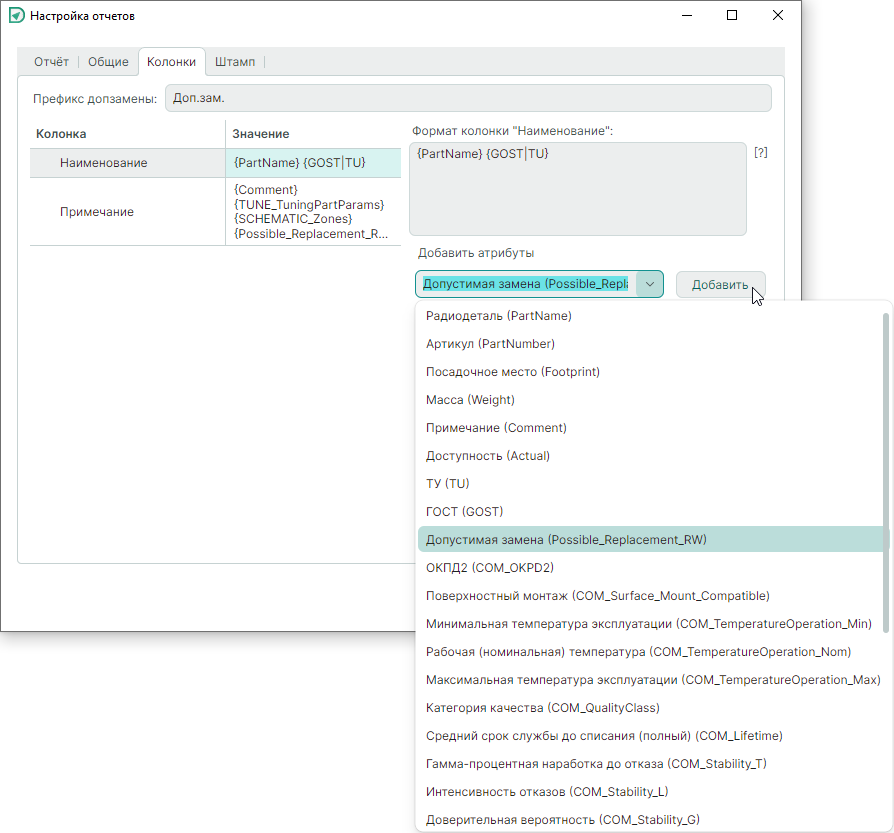

Для заполнения колонок «Наименование» и «Примечание» атрибутами радиодетали (Рис. 4):
1. Выберите нужную колонку, текущее содержимое отобразится в поле «Формат колонки...»;
2. Из выпадающего списка «Добавить атрибуты» выберите атрибут для добавления в колонку, нажмите кнопку «Добавить»;
3. Атрибут будет добавлен в поля «Формат колонки...» и «Значение», нажмите «ОК».

Рис. 4 Выбор атрибута для добавления в колонку

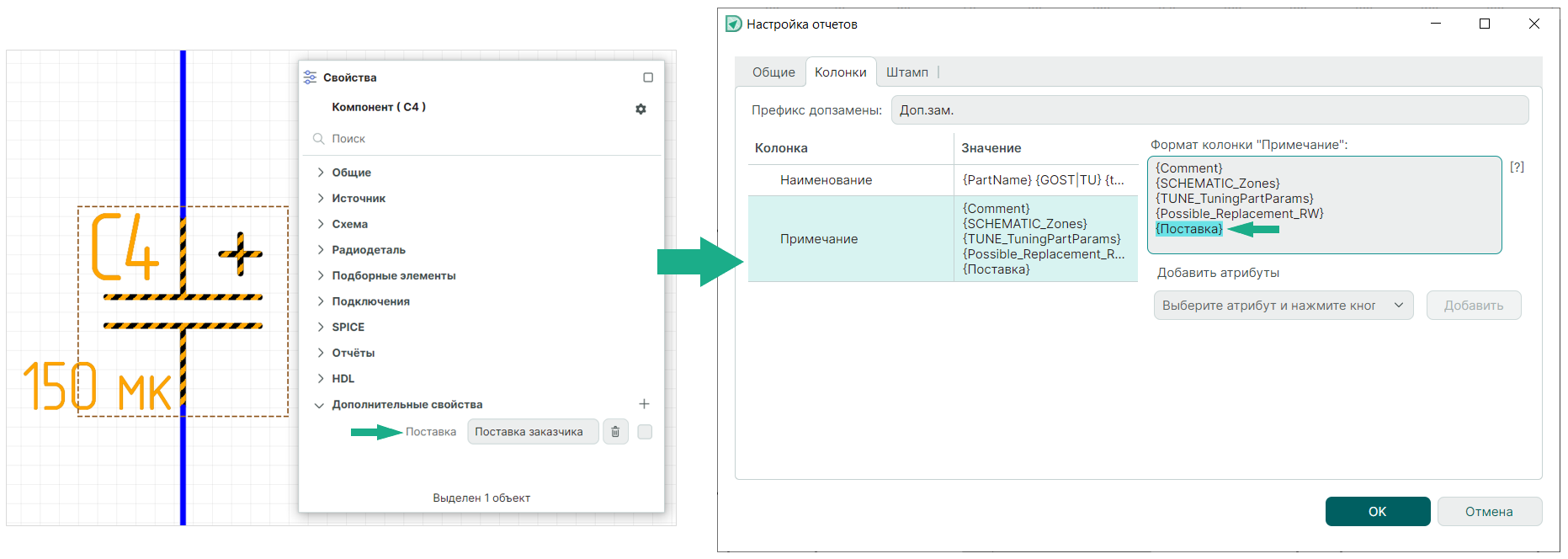

Для заполнения колонок «Наименование» и «Примечание» дополнительными свойствами радиодетали (Рис. 5):
1. Выберите нужную колонку, текущее содержимое отобразится в поле «Формат колонки...»;
2. В поле «Формат колонки...» введите имя дополнительного свойства, назначенного для радиодеталей, в фигурных скобках;
3. Нажмите «ОК».

Рис. 5 Добавление дополнительного свойства в колонки отчета

Подробное описание механизма назначения дополнительного свойства радиодетали представлено в документе "Электрические схемы" раздел Дополнительные свойства.

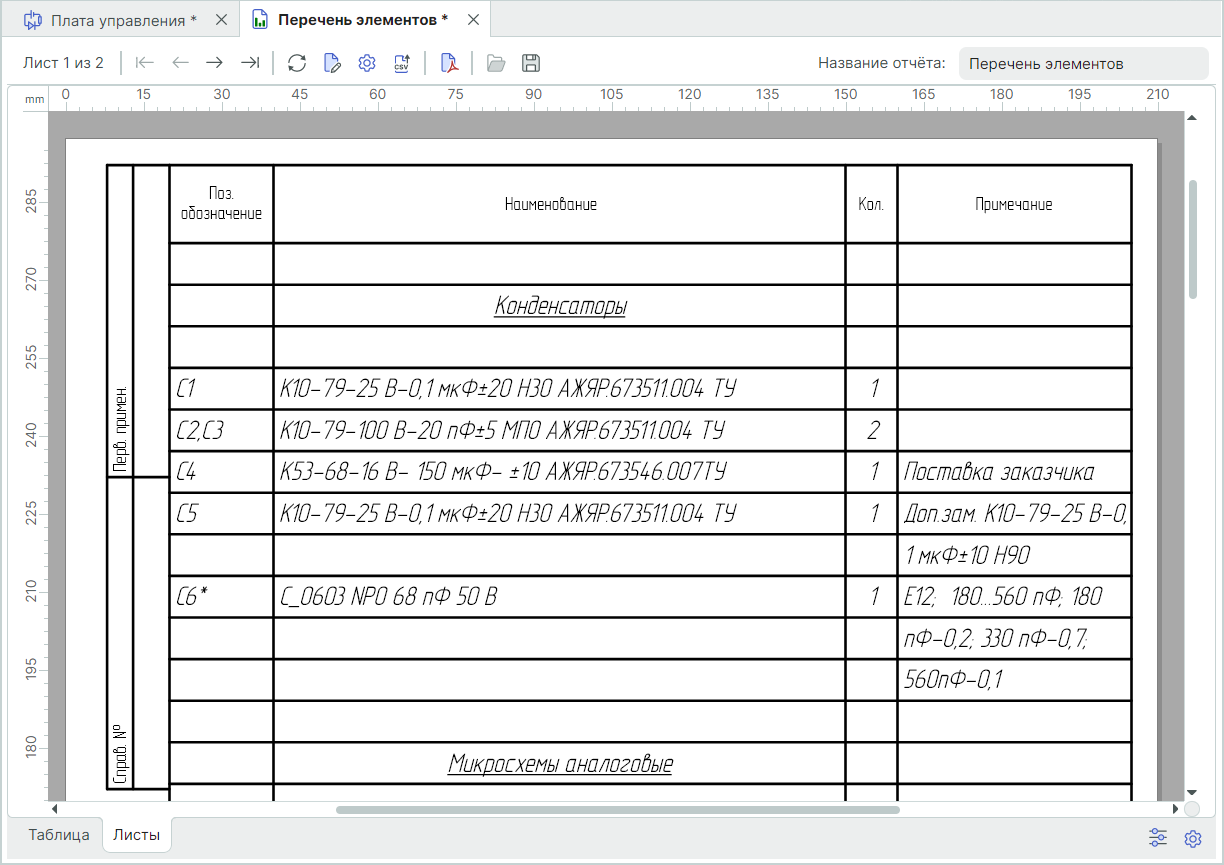

В отчете добавленные атрибуты и дополнительные свойства будут расположены в соответствии с заданными настройками, см. Рис. 6.

Рис. 6 Атрибуты и дополнительные свойства радиодеталей в отчете

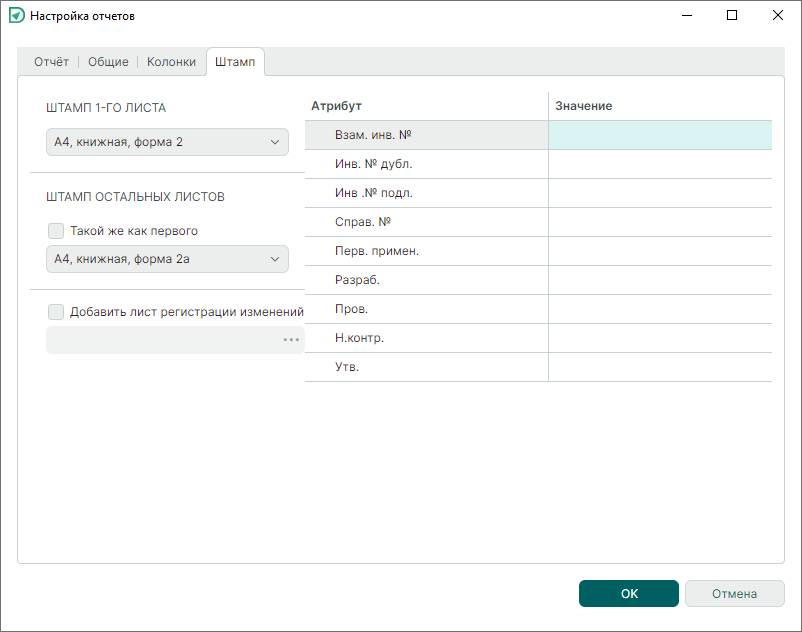

Вкладка «Штамп» содержит настройки (Рис. 7):

• Наименование документа. В данном поле автоматически проставляется тип отчета, например: «Перечень элементов», который впоследствии можно отредактировать;
• Код документа;
• Штамп первого листа и последующих листов;
• Заполнение полей основной надписи.

Рис. 7 Окно «Настройка отчетов». Вкладка «Штамп»
