Общие сведения об импорте проекта

Проекты в системе Delta Design Домашняя имеют связь со стандартами и библиотекой ЭРИ, поэтому для полноценного и простого переноса данных рекомендуется действовать в следующей последовательности:
1. Импортировать стандарты, на основе которых разработан проект.
2. Импортировать все библиотеки, на основе которых создан проект.
3. Импортировать проект.
Для пользователей Delta Design Домашняя реализован специальный механизм для импорта проекта вместе с библиотекой (-ами), которые используются в проекте, а также стандартами.
Для получения данных из других САПР в системе Delta Design имеются следующие возможности импорта (Рис. 1):

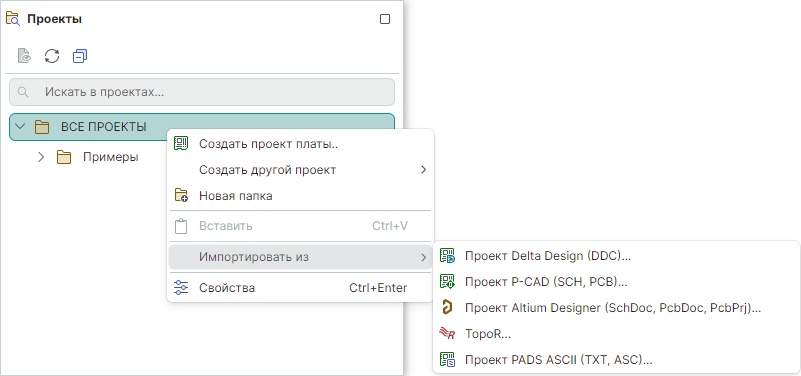

Рис. 1 Импорт проекта
Рис. 1 Импорт проекта
  • P-CAD (SCH, PCB), где SCH – файл с описание схемы и PCB – файл с описанием платы;
  • PADS ASCII (TXT, ASC), где TXT – файл с описанием схемы проекта, ASC – файл с описанием платы проекта;
  • Altium Designer (SchDoc, PcbDoc, PcbPrj), где SchDoc - файл с описанием схемы проекта, PcbDoc – файл с описанием платы проекта, PcbPrj - файл, содержащий проектные данные;
  • TopoR – импорт файлов, созданных в отдельной версии автотрассировщика TopoR (в формате *.fst).

Примечание! Последняя доступная версия автотрассировщика в качестве отдельного модуля TopoR 7.0.18699. В Delta Design 4.0 TopoR представлен в качестве встроенного модуля системы. Проекты плат Delta Design, в которых производились правки в режиме TopoR, импортируются при помощи пункта «Проект Delta Design (DDC)».
