Общие свойства центровой линии

К общим свойствам центровой линии относятся пункты групп «Геометрия», «Печатная плата» и «Настройки», см. Рис. 1.

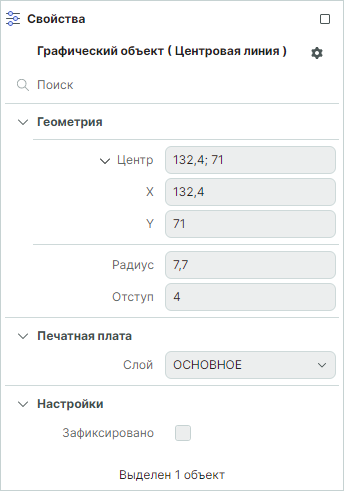

Рис. 1 Свойства центровой линии

1. Группа «Геометрия»:

• Пункт «Центр» — координаты центра линии;
• Пункт «Радиус» — значение радиуса окружности, в которую вписывается центровая линия;
• Пункт «Отступ» — значение, на которое центровая линия выступает за контур объекта.

2. Группа «Печатная плата» содержит выпадающий список с выбором слоя размещения центровой линии.
3. Группа «Настройки» включает функцию запрета на изменение геометрии и положения центровой линии с помощью установки флага в чек-бокс «Зафиксировано».
