Рабочая область редактора посадочных мест

Общий вид редактора представлен на Рис. 1.

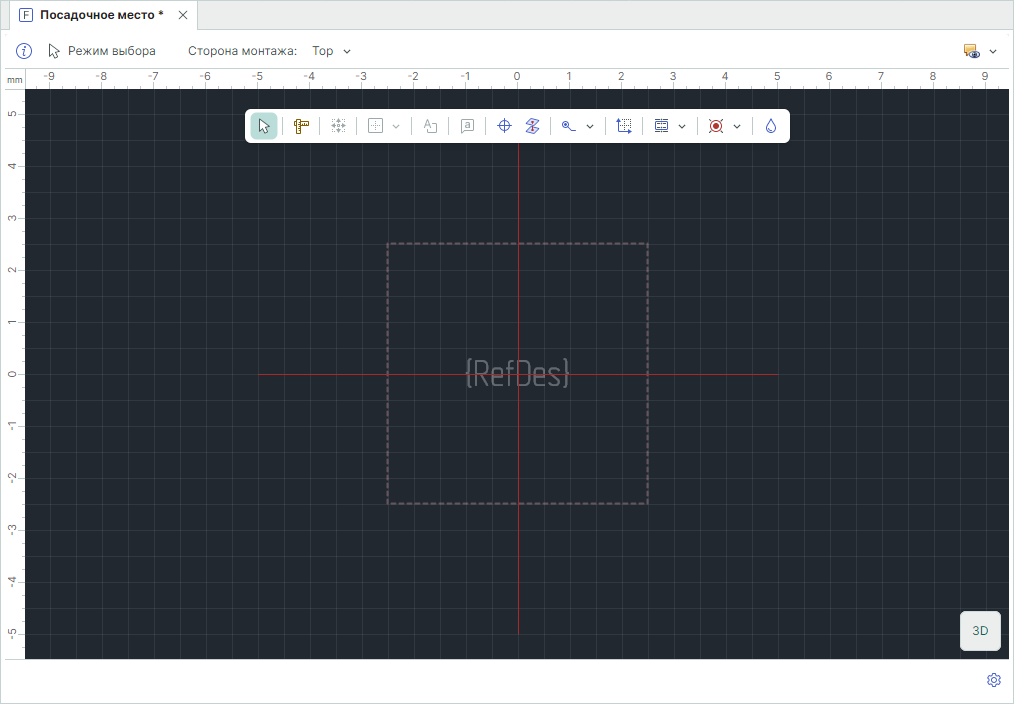

Рис. 1 Общий вид редактора посадочных мест

К пространству редактора привязана система координат.
Начало координат – точка пересечения двух выделенных цветом горизонтальной и вертикальной линий.
Вдоль левой и верхней сторон рабочей области расположены координатные линейки.
В поле редактора отображается графическая сетка. Параметры графической сетки задаются строке состояния редактора, подробнее см. Интерфейс и общие механизмы системы.
В выпадающем списке «Сторона монтажа» производится выбор активной стороны платы, см. Рис. 2.

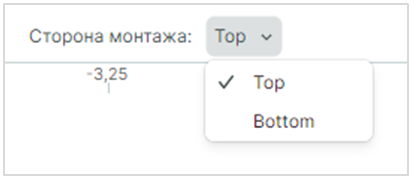

Рис. 2 Выбор стороны монтажа

В выпадающем списке «Настройка отображения», обозначенном иконкой , отображается перечень настроек отображения объектов посадочного места, см. Рис. 3.

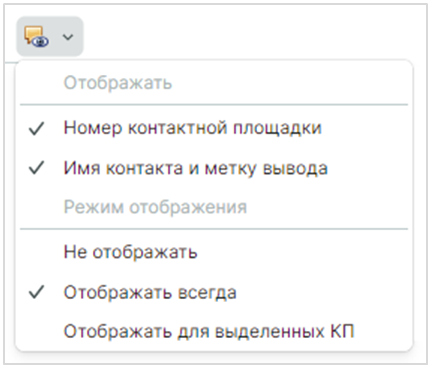

Рис. 3 Настройка отображения

При нажатии на иконку / в рабочей области отображается сформированная модель по текущим параметрам 3D/2D-вида посадочного места.
При нажатии на иконку «Настройки» отображается окно «Посадочное место» для настроек параметров посадочного места и параметров плотности монтажа.
Настройки вкладки «Посадочное место» аналогичны настройкам при создании нового посадочного места.
В нижней части главного окна расположена строка состояния, см. Рис. 4.

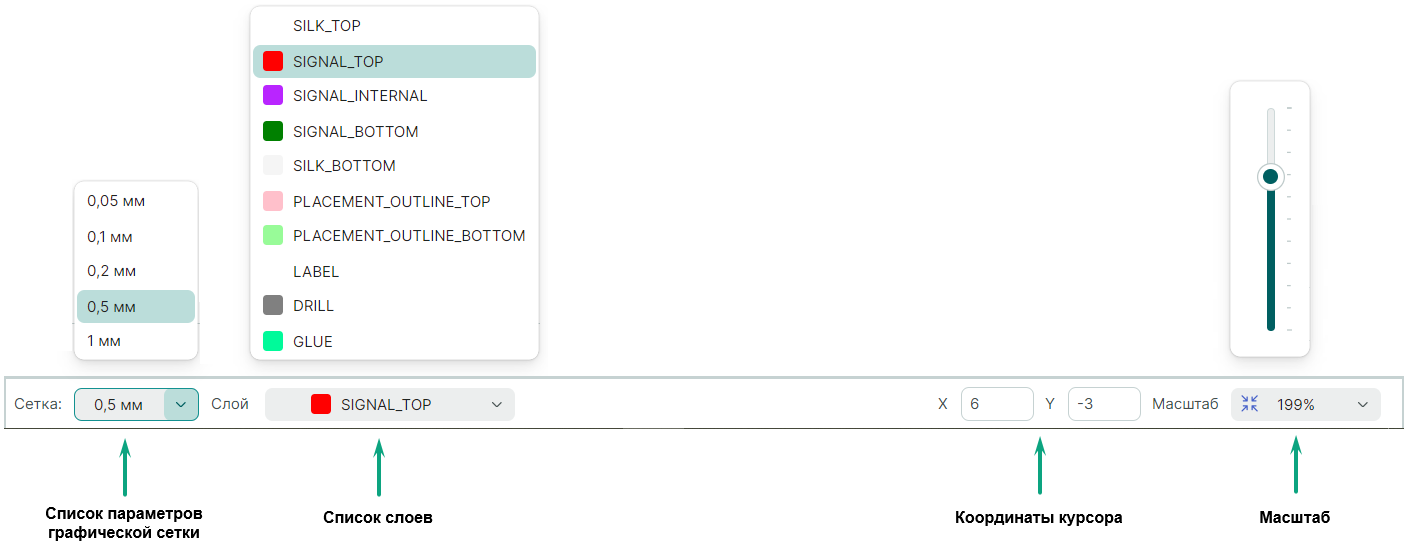

Рис. 4 Строка состояния

В выпадающем списке «Сетка» отображается текущая графическая сетка, доступен выбор необходимого значения.
В выпадающем списке «Слой» отображается текущий слой, текущий слой изменяется нажатием левой кнопки мыши на один из слоев в выпадающем списке.
В поле «Х» отображается координата по оси Х текущего расположения курсора на рабочей области относительно начала координат.
В поле «Y» отображается координата по оси Y текущего расположения курсора на рабочей области относительно начала координат.
В поле «Масштаб» отображается текущий масштаб. С помощью перемещения ползунка можно регулировать масштаб отображения объектов в рабочей области редактора.
