Редактор семейств компонентов и отображение данных

Настройка параметров семейств и их атрибутов осуществляется с помощью отдельного редактора.
Вызов редактора осуществляется двойным нажатием левой кнопки мыши на узле «Семейства компонентов» в дереве стандартов или с помощью команды контекстного меню «Открыть», см. Рис. 1.

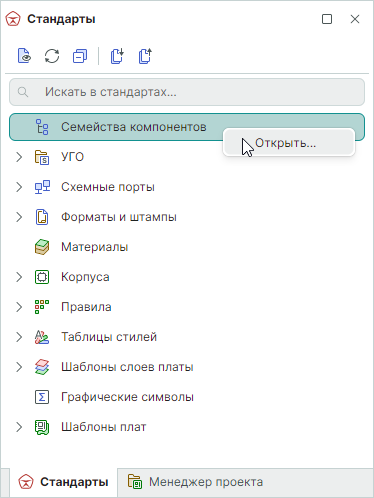

Рис. 1 Вызов редактора семейств компонентов
Рис. 1 Вызов редактора семейств компонентов

Общий вид редактора представлен на Рис. 2.

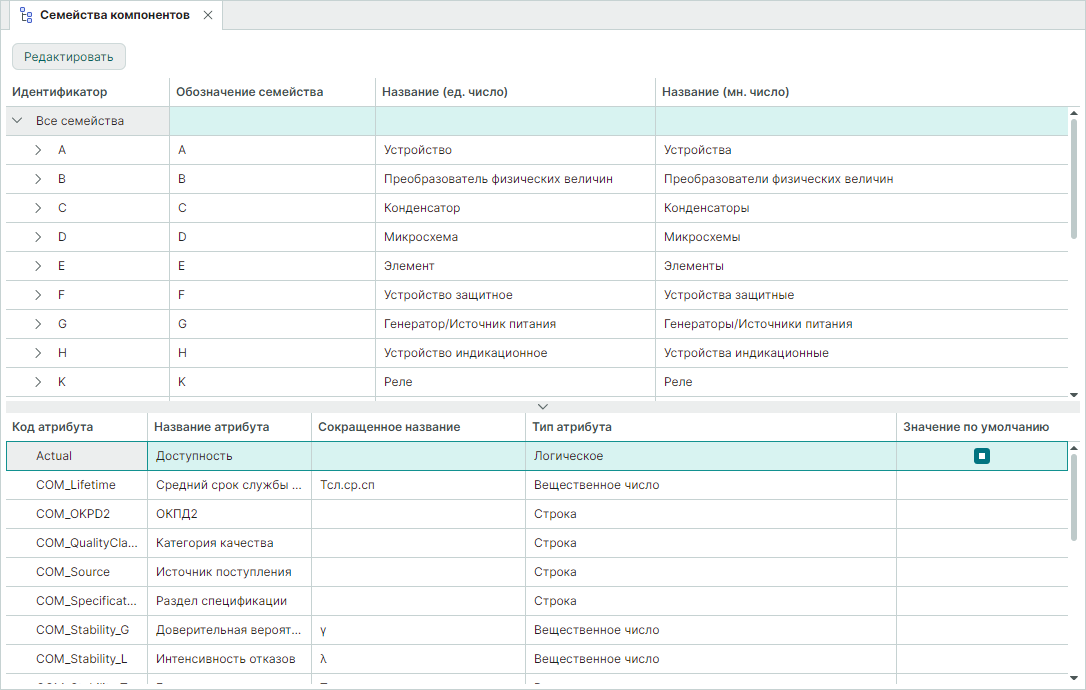

Рис. 2 Общий вид окна редактора семейств
Рис. 2 Общий вид окна редактора семейств

Семейства отображаются в верхней части редактора в виде таблицы. В нижней части редактора отображается список атрибутов, который задан для выбранного семейства.
В таблице семейств присутствуют следующие столбцы, отображающие параметры семейства:

  • Идентификатор – системный код (системное обозначение), одна или несколько букв латинского алфавита;
  • Обозначение семейства – буквенный код семейства, который используется в позиционных обозначениях (одна или несколько букв латинского алфавита);
  • Название (ед. число) – название семейства или одного представителя семейства (компонента);
  • Название (мн. число) – название группы представителей семейства (несколько компонентов).

Когда в таблице выбрано семейство, в нижней части окна редактора семейств в виде таблицы отображаются атрибуты, входящие в выбранное семейство.
Таблица атрибутов состоит из пяти колонок, отображающих параметры атрибутов (Рис. 3):

  • Код атрибута - идентификатор, под которым он регистрируется в системе. Код атрибута должен состоять из букв латинского алфавита.
  • Название атрибута – имя атрибута, которое будет отображаться в интерфейсе.
  • Сокращенное название – в данном столбце отображаются сокращенные наименования атрибутов и также доступен их ввод.
  • Тип атрибута – возможный тип значения атрибута (единица измерения, текст, процент и т.д.).
  • Значение по умолчанию – в данном столбце задаются значения атрибута для семейства и подсемейства, которые будут автоматически добавлены в характеристику компонента при его создании.

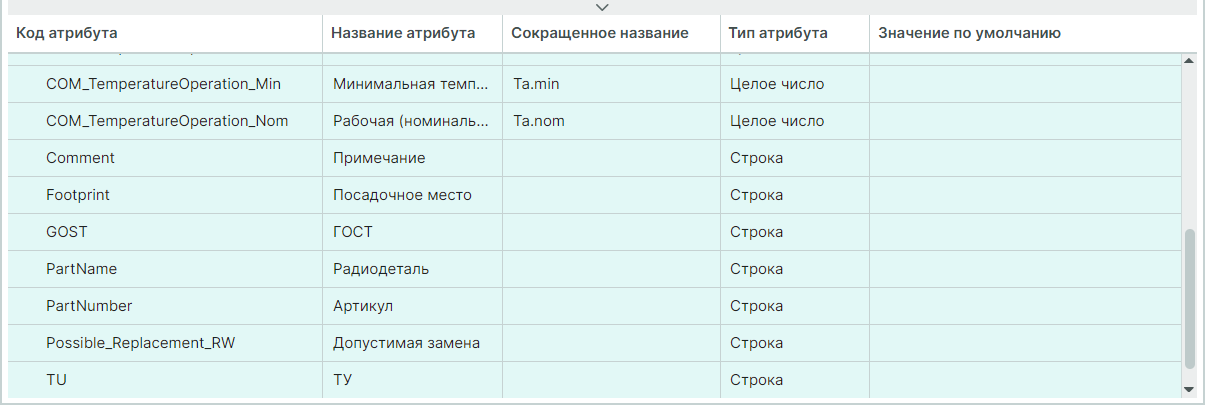

Рис. 3 Отображение атрибутов подсемейства
Рис. 3 Отображение атрибутов подсемейства

Система поддерживает несколько типов атрибутов. Для размерных атрибутов заданы единицы измерения. Общий список типов атрибутов состоит из следующих позиций:

  • Напряжение – размерная величина, единица измерения – В;
  • Мощность – размерная величина, единица измерения – Вт;
  • Сила тока – размерная величина, единица измерения – А;
  • Сопротивление – размерная величина, единица измерения – Ом;
  • Емкость – размерная величина, единица измерения – пФ;
  • Индуктивность – размерная величина, единица измерения – Гн;
  • Частота – размерная величина, единица измерения – Гц;
  • Строка (символов) – любой набор символов;
  • Целое число (тип числовой переменной);
  • Вещественное число (тип числовой переменной);
  • Логическое (Логическая переменная вида «Да» / «Нет». При использовании обозначается в интерфейсе флагом);
  • Дата и время (формат записи даты - ДД.ММ.ГГГГ, формат записи времени - ЧЧ:ММ:СС);
  • Длинное целое (тип числовой переменной);
  • Десятичное (тип числовой переменной);
  • Длительность – размерная величина, единица измерения секунда;
  • Допуск (диапазон);
  • Процент;
  • Ярлык файла (для привязки внешних файлов, например 3d моделей);
  • Ссылка HTML – ссылка для указания какого-либо документа;
  • Имя 3D-модели;
  • Бит – размерная величина, единица измерения бит;
  • Байт – размерная величина, единица измерения байт;
  • Машинное слово – число со степенью, где единица измерения - слово.

В системе имеется набор базовых атрибутов, заданных по умолчанию, которые входят в состав всех семейств. Если этот набор будет изменен, изменится состав атрибутов всех семейств. К базовым атрибутам относятся:

  • Доступность (Actual);
  • Средний срок службы до списания (полный) (COM_Lifetime);
  • ОКПД2 (COM_OKPD2);
  • Категория качества (COM_QualityClass);
  • Источник поступления (COM_Source);
  • Раздел спецификации (COM_Specification);
  • Доверительная вероятность (COM_Stability_G);
  • Интенсивность отказов (COM_Stability_L);
  • Гамма-процентная наработка до отказа (COM_Stability_T);
  • Поверхностный монтаж (COM_Surface_Mount_Compatible);
  • Максимальная температура эксплуатации (COM_TemperatureOperation_Max);
  • Минимальная температура эксплуатации (COM_TemperatureOperation_Min);
  • Рабочая (номинальная) температура (COM_TemperatureOperation_Nom);
  • Примечание (Comment);
  • Посадочное место (Footprint);
  • ГОСТ (GOST);
  • Радиодеталь (PartName);
  • Артикул (PartNumber);
  • Допустимая замена (Possible_Replacement_RW);
  • ТУ (TU);
  • Масса (Weight).
