Создание проекта моделирования¶

В системе Delta Design с помощью модуля аналогового моделирования SimOne имеется возможность:

построить и промоделировать схему проекта моделирования;
создать список электрических цепей проекта моделирования.

Вызов создания проекта моделирования SimOne доступен из главного и контекстного меню, см. Рис. 1:

главное меню «Файл» → «Создать» → «Проект моделирования»;
контекстное меню, вызванное из папки проекта в панели «Проекты» → «Создать другой проект» → «Проект моделирования».

Важно! Создавая проект моделирования, важно помнить, что после создания схемы у пользователя не будет возможности создать плату проекта. Данный подход создания проекта возможен только для создания схемы и дальнейшего ее моделирования.

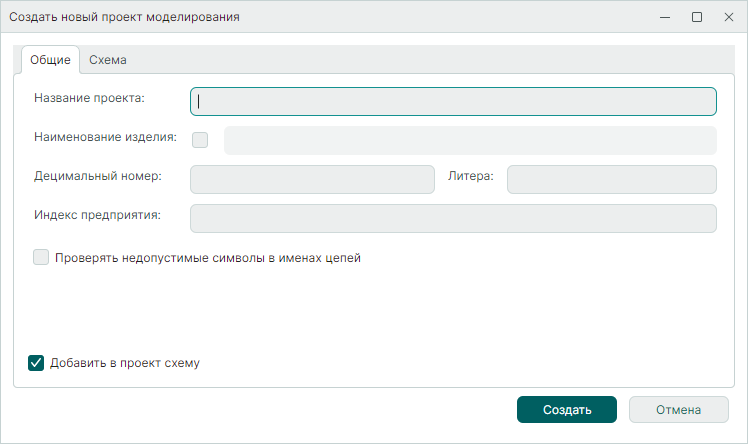

После запуска создания проекта открывается окно «Создать новый проект моделирования» с формой для заполнения основных параметров проекта, см. Рис. 2.

Рис. 2 Окно «Создать новый проект моделирования»

На вкладке «Общие» задается способ представления электрической схемы, а также общие свойства проекта.
К общим свойствам относятся:

название проекта;
наименование изделия (если чек-бокс не отмечен флагом, то наименование изделия будет совпадать с названием проекта);
децимальный номер;
литера;
индекс предприятия.

Для проверки имен цепей на наличие недопустимых символов установите флаг в чек-бокс «Проверять недопустимые символы в именах цепей», по умолчанию флаг снят. Настройка может быть включена/отключена после создания проекта в панели «Свойства» для листа схемы, подробнее см. Руководство пользователя Электрические схемы.

Совет! Включение настройки рекомендуется, т.к. при наличии в именах цепей недопустимых символов запуск симулятора Simone может выполняться некорректно.

Примечание! К недопустимым символам в именах цепей относятся: «//», «{», «}», «(», «)», «,», «'», «"», «;», «[», «]», « » (пробел). При использовании символов, вводимых с помощью Alt-кодов (ОС Windows), или специальных символов и знаков корректная проверка не гарантируется.

При включенной настройке при вводе имени цепи в окне «Переименование цепи» будет получено предупреждение об использовании недопустимых символов, а изменение имени будет недоступно, подробнее см. подробнее см. Руководство пользователя Электрические схемы.
Электрическая цепь разрабатываемого устройства, участвующего в моделировании, может быть выражена в формате принципиальной схемы или на основе списка цепей в формате SPICE.
По умолчанию установлен флаг в чек-бокс «Добавить в проект схему», это обеспечивает добавление электрической схемы проекта.
При снятии флага в чек-боксе «Добавить проект в схему» проект будет создан в виде текстового проекта моделирования.
На вкладке «Схема» задаются параметры, определяющие оформление листов электрической схемы. Подробнее о заполнении данных см. Руководство пользователя Проекты.
