Свойства переходного отверстия

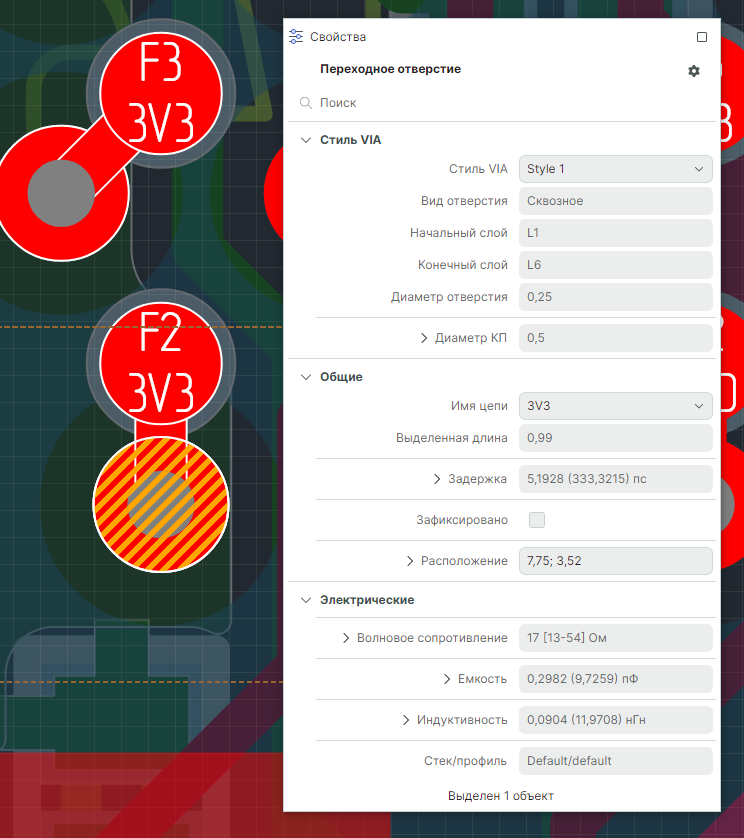

В системе Delta Design переходные отверстия обладают рядом свойств, которые отображаются в панели «Свойства» при выборе ПО на плате, см. Рис. 1.

Рис. 1 Свойства переходного отверстия
Рис. 1 Свойства переходного отверстия

В строке «Поиск» возможно осуществить поиск свойства по его названию.

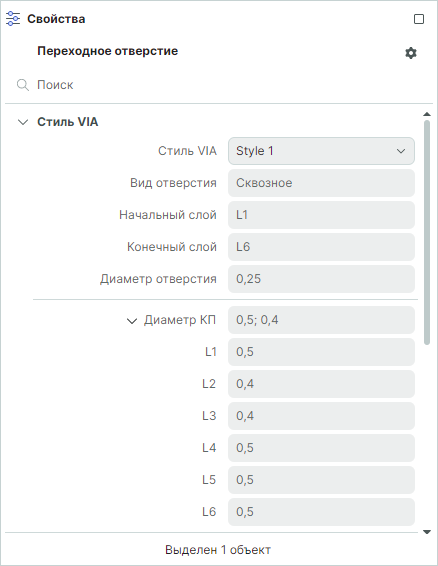

Группа «Стиль VIA» отображает параметры переходного отверстия, установленные в «Конфигураторе набора слоев и переходных отверстий», для редактирования доступен выбор стиля ПО в выпадающем меню «Стиль VIA», см. Рис. 2.

Рис. 2 Группа «Стиль VIA»
Рис. 2 Группа «Стиль VIA»

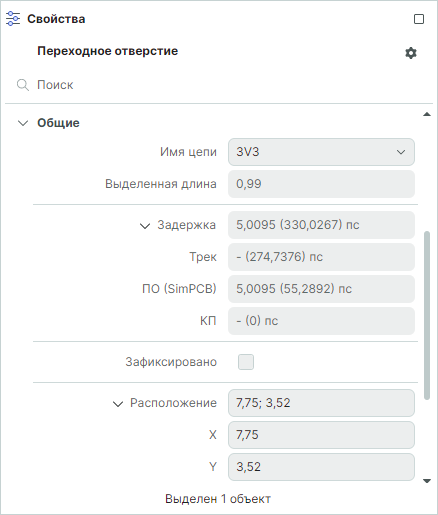

Группа «Общие» (Рис. 3):

  • «Имя цепи» – имя цепи, к которой относится переходное отверстие. В выпадающем списке отображается список всех цепей платы.

  • «Задержка» – рассчитанное значение задержки сигнала на выбранном переходном отверстии (пс), значение в скобках – сумма задержек сигнала на всех участках цепи (пс). При выборе нескольких ПО значения длин на выбранных переходных отверстиях суммируются.

  • «Трек» – значение задержки сигнала на треках цепи (пс);

  • «ПО (SimPCB)» – значение задержки сигнала на выбранном переходном отверстии (пс), значение в скобках – сумма задержек сигнала на всех ПО цепи (пс).

Примечание! Доступ к расчету и отображению параметров переходных отверстий возможен при приобретении отдельной лицензии Системы анализа целостности сигналов SimPCB.

  • «КП» – сумма всех установленных задержек на всех КП выбранной цепи (пс) (значение в скобках).

  • «Зафиксировано» – при установке флага в чек-бокс активируется запрет на перемещение переходного отверстия.

  • «Расположение» – координаты переходного отверстия.

Рис. 3 Группа «Общие»
Рис. 3 Группа «Общие»

Значение задержки КП может быть определено:

  • в редакторе компонента: вкладка «Контакты» → столбец «Задержка (пс)», подробнее см. Общие сведения о контактах;
  • в редакторе схемы: панель «Свойства» для выбранного вывода → поле «Задержка (пс)», подробнее см. Свойства вывода;
  • в редакторе платы: панель «Свойства» для выбранной КП → поле «Задержка (пс)».

Примечание! Для отдельных свойств переходного отверстия отображаются только суммарные значения (например длина или задержка КП и т.д.), т.к. выбранным объектом является ПО.

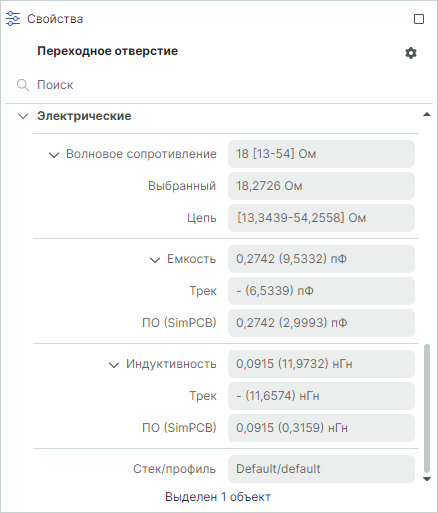

Группа «Электрические» (Рис. 4):

Рис. 4 Группа «Электрические»
Рис. 4 Группа «Электрические»

  • «Волновое сопротивление» – округленное значение волнового сопротивления выбранного переходного отверстия (Ом), значение в скобках – волновое сопротивление всей цепи (Ом).

  • «Выбранный» – точное рассчитанное значение волнового сопротивления выбранного переходного отверстия (Ом);

  • «Цепь» – диапазон точных рассчитанных значений волнового сопротивления цепи (Ом).

  • «Емкость» – рассчитанное значение емкости с учетом реальных параметров выбранного ПО (пФ), значение в скобках – значение емкости всей цепи (пФ).

  • «Индуктивность» – рассчитанное значение индуктивности с учетом реальных параметров выбранного ПО (нГн), значение в скобках – значение индуктивности всей цепи (нГн).
  • «Стек/профиль» – стек платы и профиль импеданса, используемый в расчетах.

Примечание! При одновременном выборе нескольких переходных отверстий параметры в панели «Свойства» будут отображать суммарные значения задержки, индуктивности и емкости ПО. Волновое сопротивление будет представлено в виде диапазона минимального и максимального значений.При выборе переходного отверстия и объекта другого типа (трека, КП и т.д.) в панели «Свойства» будут отображены только общие свойства двух объектов.
