Запуск редактора правил

В системе предусмотрено несколько способов для запуска редактора правил выбранного проекта платы.

• Из дерева проекта.

Раскройте дерево проекта, вызовите контекстное меню с раздела «Правила» и выберите пункт «Открыть» или используйте двойной клик левой кнопки мыши, см. Рис. 1.

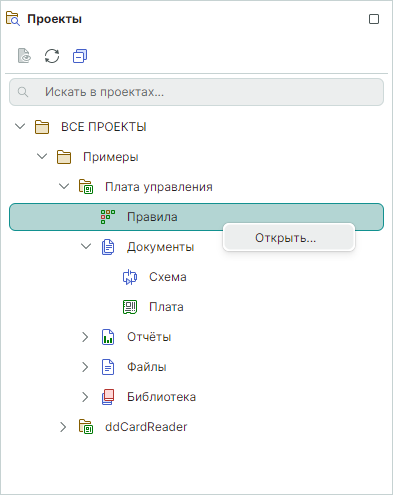

Рис. 1 Переход к правилам проекта из дерева проекта

• Из панели инструментов «Панели».

При открытой в соответствующем редакторе схемы или платы проекта вызовите инструмент «Правила…» на панели инструментов «Панели», см. Рис. 2.

Рис. 2 Панель инструментов «Панели»

• Из главного меню программы.

В главном меню выберите «Настройки» → «Правила» при открытом редакторе схемы или платы проекта, см. Рис. 3.

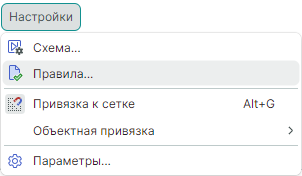

Рис. 3 Запуск редактора правил из главного меню

• Из контекстного меню, вызванного для проводника, размещенного на схеме.

На электрической схеме выделите проводник и выберите в контекстном меню пункт «Показать правила», см. Рис. 4

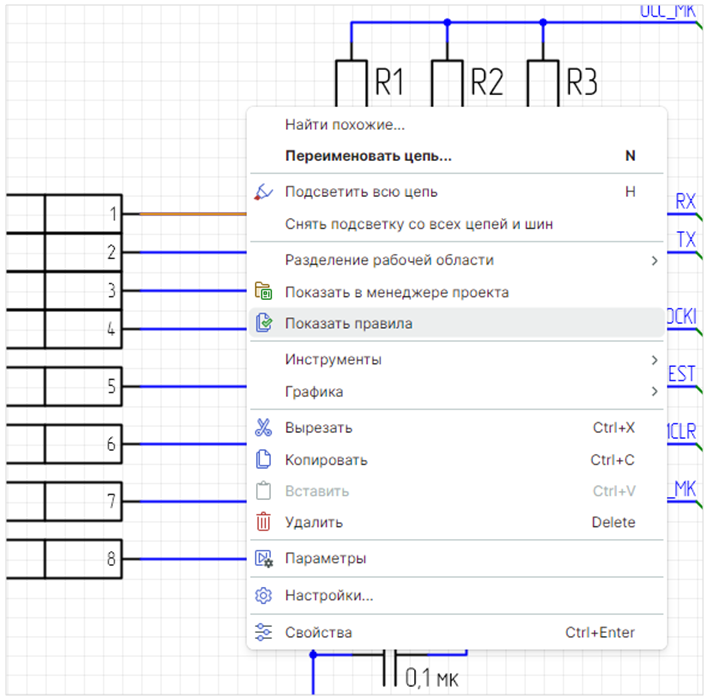

Рис. 4 Контекстное меню при выборе проводника

• Из контекстного меню, вызванного для трека, размещенного на печатной плате.

На печатной плате выделите трек и выберите в контекстном меню пункт «Показать правила», см. Рис. 5.

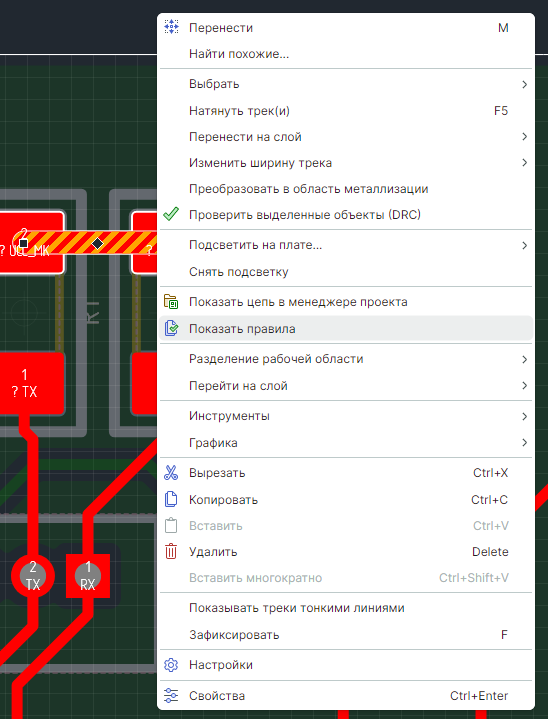

Рис. 5 Контекстное меню при выборе трека

• Из контекстного меню объектов (контактной площадки или переходного отверстия), размещенных на плате и подключенных к цепи.

На печатной плате выделите объект (контактную площадку или переходное отверстие), подключенный к цепи, и выберите в контекстном меню пункт «Показать правила», см. Рис. 6.

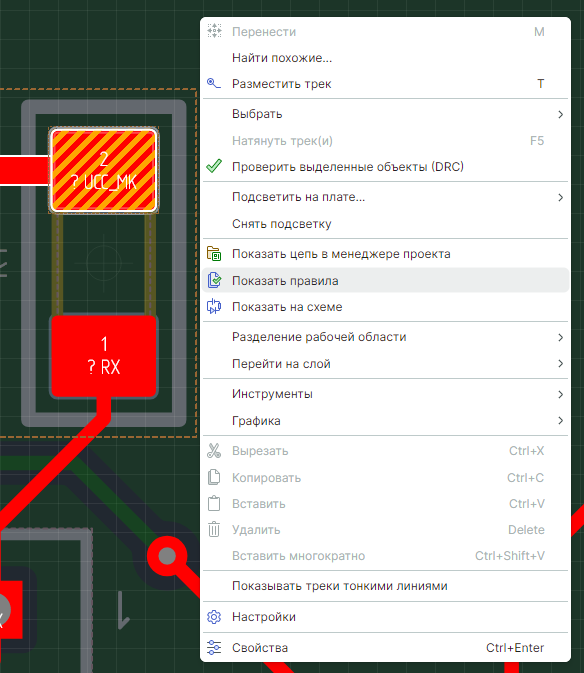

Рис. 6 Контекстное меню графического объекта, подключенного к цепи
