Цепи в Менеджере проекта

На вкладке «Цепи» расположено дерево цепей, входящих в состав схемы. Это дерево является списком цепей (Netlist) проекта.

Важно! В списке цепей отображаются все цепи, созданные в проекте, вне зависимости от их графического представления на схеме.

Общий вид списка цепей (дерева цепей) представлен на Рис. 1. В состав дерева входят следующие объекты:

  • Все цепи;
  • Цепи питания;
  • Шины;
  • Дифференциальные пары.

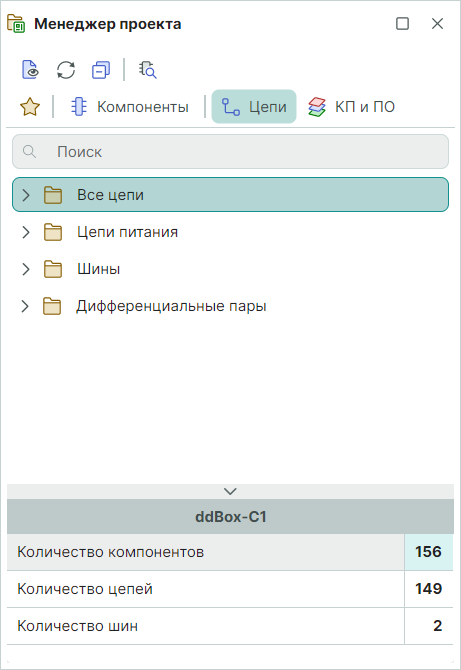

Рис. 1 Вкладка «Цепи»
Рис. 1 Вкладка «Цепи»

Все цепи
В узле «Все цепи» единым списком отображаются все цепи, которые были созданы в проекте, см. Рис. 2.

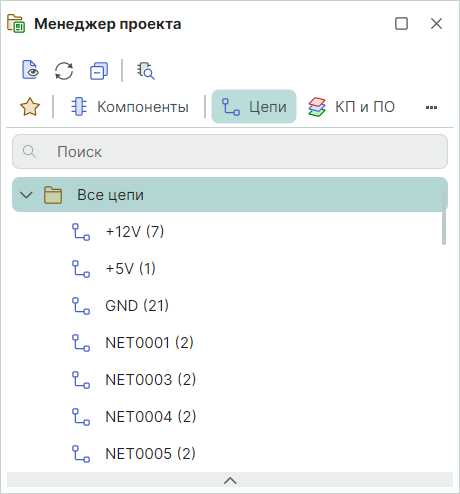

Рис. 2 Отображение полного списка цепей схемы
Рис. 2 Отображение полного списка цепей схемы

Цепи питания
В узле «Цепи питания» отображаются те цепи, которые подключены к портам питания (подробнее см. раздел Силовые порты), или цепи подключенные к контактам с типом «Power». Подобное обособление позволяет оперативно контролировать схему питания разрабатываемого устройства.
Отображение цепей питания в панели «Менеджер проекта» показано на Рис. 3.

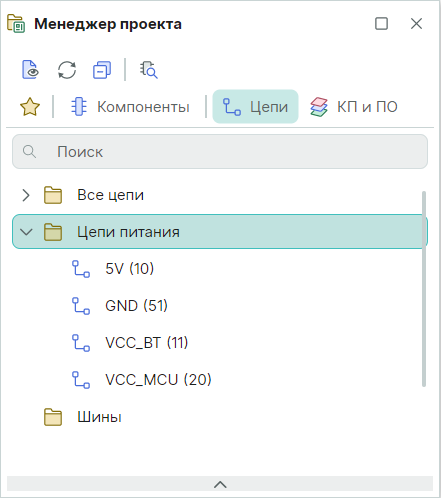

Рис. 3 Отображение цепей питания
Рис. 3 Отображение цепей питания

Шины
В узле «Шины» отображаются все шины, которые были созданы в проекте, см. Рис. 4.

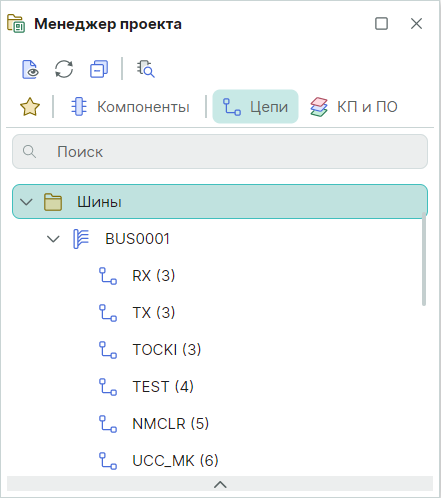

Рис. 4 Отображение списка шин
Рис. 4 Отображение списка шин

Дифференциальные пары
В узле «Дифференциальные пары» отображаются диффпары, которые были созданы в проекте, см. Рис. 5. Создание диффпар описывается в разделе Дифференциальные пары.

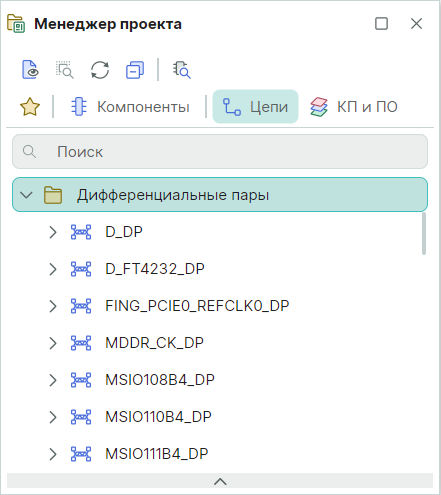

Рис. 5 Отображение списка дифференциальных пар
Рис. 5 Отображение списка дифференциальных пар

Строка поиска
В панели «Менеджер проекта» существует строка поиска для быстрой навигации по всем цепям и компонентам проекта, см. Рис. 6.

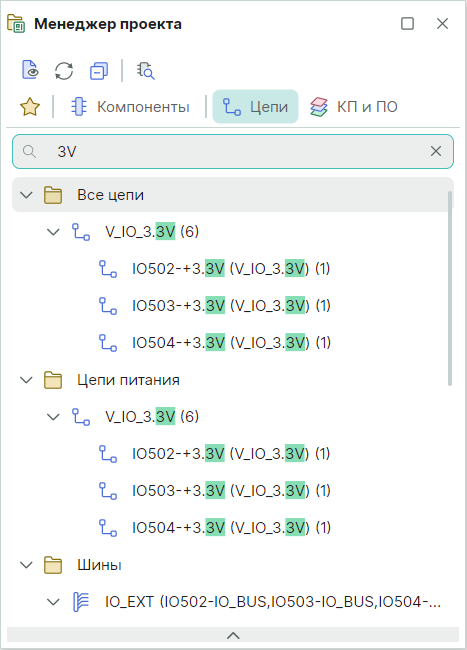

Рис. 6 Строка поиска
Рис. 6 Строка поиска
