Дифференциальные пары

Дифференциальный сигнал — способ электрической передачи информации с помощью двух противофазных сигналов. В системе Delta Design Домашняя дифференциальная пара обозначается как «диффпара» и задается парой цепей, имена которых различаются суффиксами. Обычно это «-» и «+» или «N» и «P», но допускаются и другие варианты пар суффиксов, настраиваемые пользователем.
Для создания из двух цепей диффпары:
1. Выделите на электрической схеме проекта первую из двух цепей и вызовите контекстное меню.

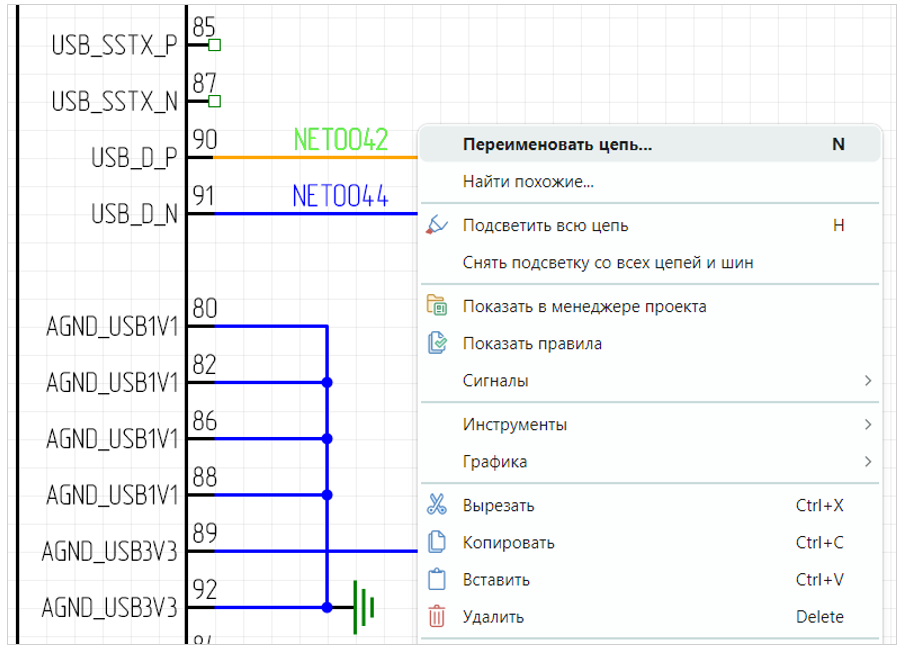

2. Выберите инструмент «Переименовать цепь» или воспользуйтесь горячей клавишей, по умолчанию для данного действия задана клавиша «N», см. Рис. 1.

Рис. 1 Вызов инструмента «Переименовать цепь»
Рис. 1 Вызов инструмента «Переименовать цепь»
  1. В окне «Переименование цепи» в поле «Введите новое имя или выберите из списка цепей» введите имя с суффиксом «+» или «_P» (сохраненные в системе в окне «Панель управления» суффиксы для формирования диффпары) в конце имени, см. Рис. 2.
Рис. 2 Переименование первой цепи для создания диффпары
Рис. 2 Переименование первой цепи для создания диффпары

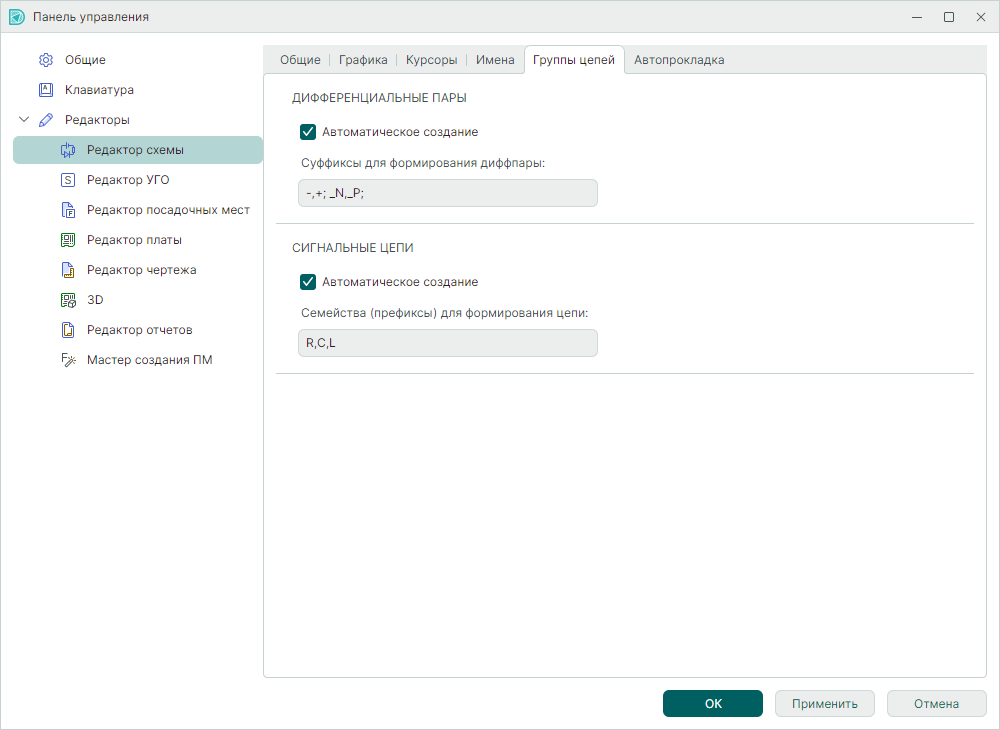

Совет! Предварительная настройка суффикса для дифференциальной пары осуществляется в настройках системы. Перейдите в раздел главного меню «Файл» → «Настройки» → «Панель управления» → «Редактор схемы» → «Группы цепей» → «Суффиксы для формирования диффпары», см. Рис. 3.

Рис. 3 Панель управления. Настройки суффиксов для формирования диффпар
Рис. 3 Панель управления. Настройки суффиксов для формирования диффпар
  1. Нажмите кнопку «Изменить» для применения переименования.
  2. Выделите на электрической схеме проекта вторую цепь для создания диффпары, выберите в контекстном меню пункт «Переименовать цепь».

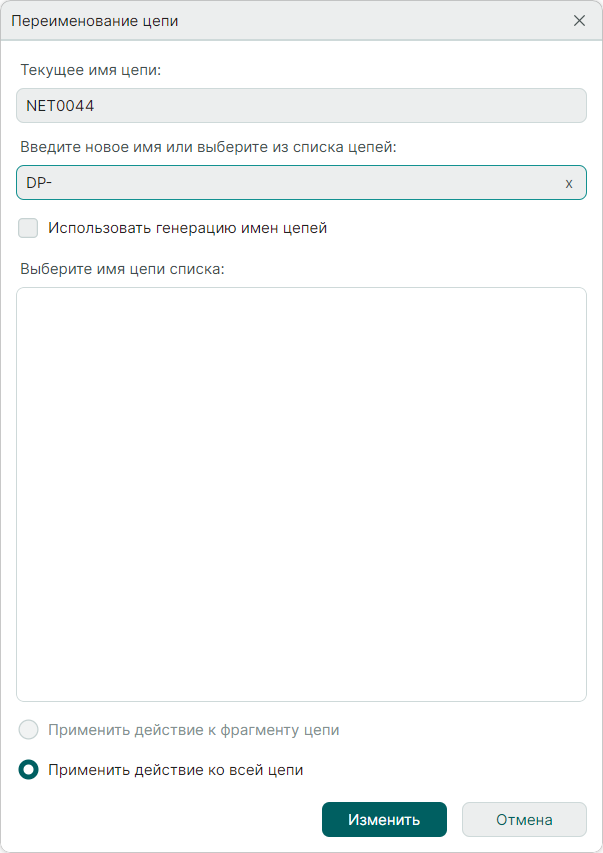

  3. В окне «Переименование цепи» в поле «Введите новое имя или выберите из списка цепей» введите имя второй цепи, идентичное первой цепи с суффиксом «-» или «Name_N» в конце имени, см. Рис. 4.
Рис. 4 Переименование второй цепи для создания диффпары
Рис. 4 Переименование второй цепи для создания диффпары
  1. Нажмите кнопку «Изменить» для применения переименования.

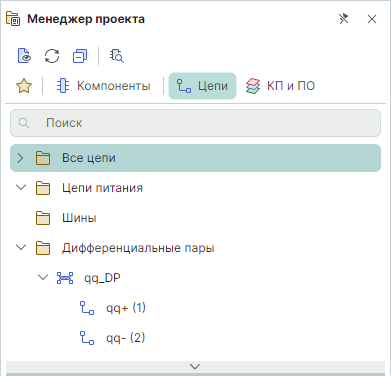

    В панели «Менеджер проекта» отобразится информация о созданной диффпаре (подробнее см. раздел Менеджер проекта), см. Рис. 5.
Рис. 5 Отображение созданной диффпары в панели «Менеджер проекта»
Рис. 5 Отображение созданной диффпары в панели «Менеджер проекта»
