Документы

Узел «Документы» предоставляет доступ к основным данным проекта: схеме и плате (Рис. 1).

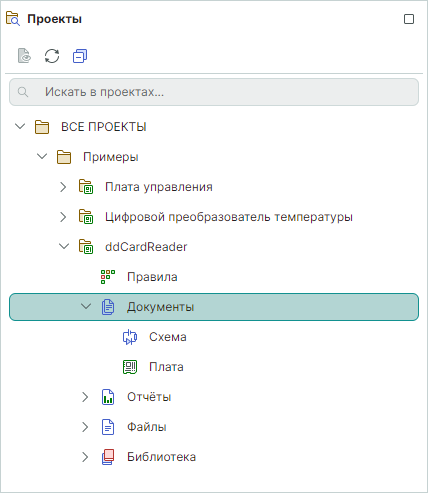

Рис. 1 Узел «Документы»

Для узла «Схема» из контекстного меню доступны следующие действия (Рис. 2):

• Открыть – открыть схему проекта в схемотехническом редакторе;
• Экспорт – экспортировать схему в PDF;
• Свойства – открыть свойства схемы проекта.

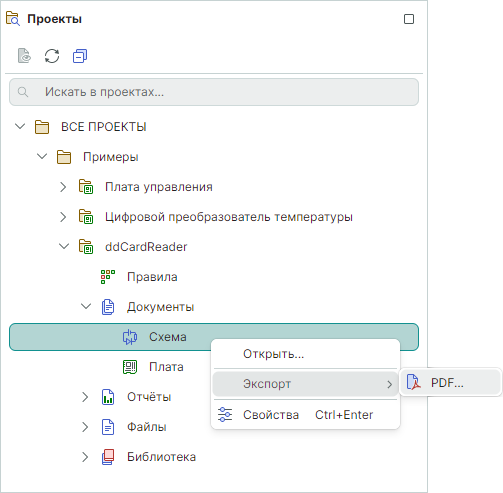

Рис. 2 Действия со схемой, доступные из контекстного меню

Для узла «Плата» из контекстного меню доступны следующие функции (Рис. 3):

• Открыть – открыть плату в редакторе плат;

• Создать:

• Вариант – создание альтернативного варианта платы;

• Шаблон – создание  шаблона платы (компоненты проекта, регионы, монтажные отверстия и реперные точки). Созданный шаблон доступен в панели «Стандарты» → узел «Шаблоны плат»;

• Шаблон правил – создание шаблона правил на основе правил проектирования проекта. Шаблон доступен в панели «Стандарты» → «Правила»;

• Слои и переходные отверстия – переход в редактор слоев и переходных отверстий проекта;

• Открыть 3D модель – переход к 3D модели платы проекта;

• Экспорт:

• Экспорт P-CAD (PCB);

• DXF;
• КОМПАС-3D;
• IDF;
• PDF;

• Файлы производства (GBR, DRL, IPC356A);

• Свойства – открыть свойства платы.

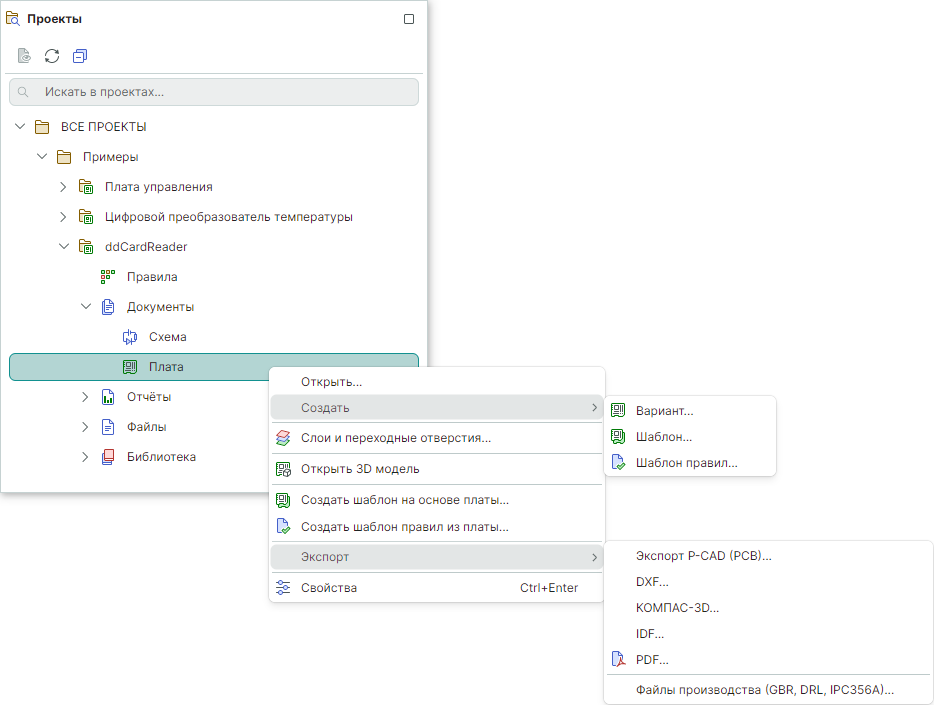

Рис. 3 Действия с платой, доступные из контекстного меню
