Контакты

В системе Delta Design Домашней термин «Контакт» – это сущность, описывающая электрические подключения компонента и сигналы, которые передаются выводами компонента.
Описание электрических подключений включает в себя в том числе сопоставления контактных площадок, входящих в состав посадочного места и выводов, входящих в состав УГО компонента.

Важно! Для дальнейшего использования компонента необходимо, чтобы он содержал хотя бы один контакт.

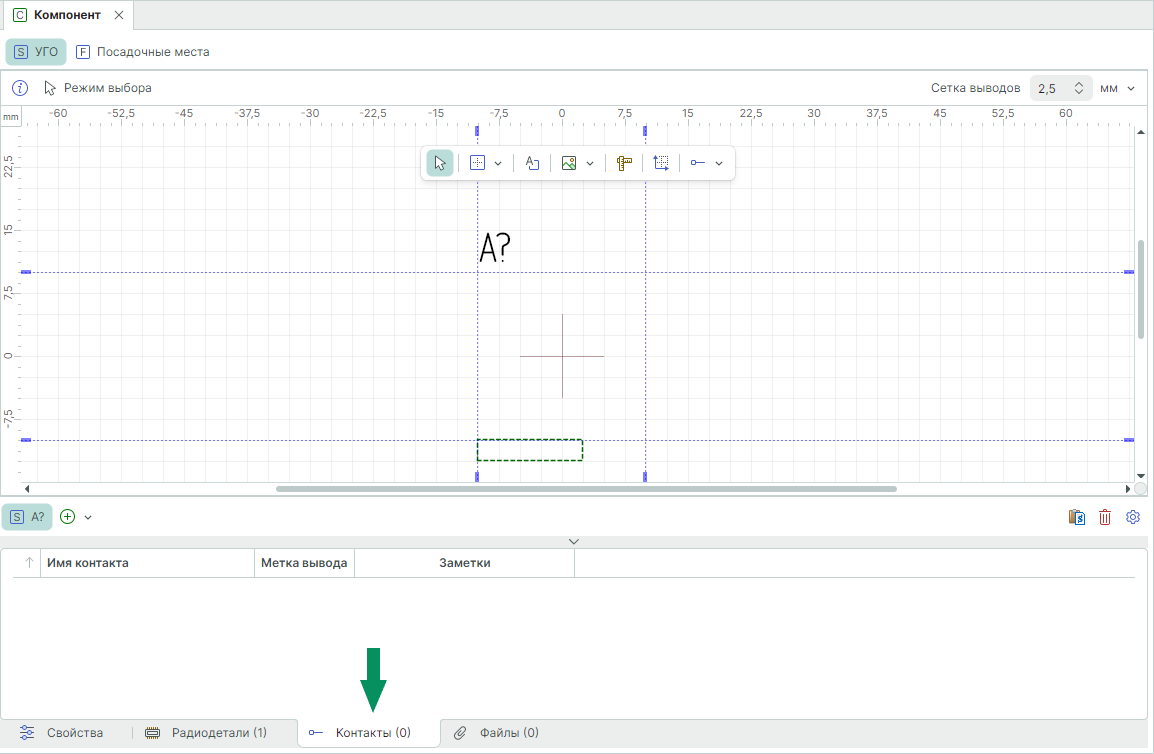

Работа с контактами осуществляется с помощью вкладки «Контакты», см. Рис. 1.

Рис. 1 Вкладка «Контакты»

Каждый контакт компонента представляется в виде строки таблицы.
Столбцы, всегда отображаемые в таблице контактов:

• «Имя контакта» – текстовое обозначение контакта.
• «Метка вывода» – текстовое обозначение вывода УГО.
• «Примечание» – поле для ввода информации о контакте в текстовом виде. Информация, введенная в данном поле, далее недоступна для редактирования на схеме.

Сопоставление УГО, посадочных мест и контактов компонента обеспечивает взаимосвязь электрической схемы и платы.
Сопоставление определяет пары: вывод УГО – контактная площадка.
При построении схемы цепи соединяют выводы УГО.
При проектировании платы треки соединяют контактные площадки посадочного места.
Сопоставление между выводами УГО и контактными площадками посадочного места позволяет проводить треки на плате в полном соответствии с цепями электрической схемы.
Связь между выводами УГО и контактными площадками устанавливается с помощью контактов компонента.
