Множественный расчет

Под множественным расчетом параметров переходного отверстия подразумевается расчет волнового сопротивления и вторичных параметров ПО, когда один из входных параметров задан в виде диапазона значений с установленным шагом изменения.
Для проведения множественного расчета выполните следующие действия:
1. Определите стартовые настройки расчета (Рис. 1):

  • «Объект расчета» – «Переходное отверстие»;
  • «Тип расчета» – «Без потерь».
  1. Выберите модель переходного отверстия и настройте ее с помощью установки и снятия флагов в чек-боксах «Маска» и «Опорный 1...4» в области просмотра.
  2. Определите входные параметры переходного отверстия. Выберите параметр, значение которого при расчете будет изменяться в установленном диапазоне.
Рис. 1 Настройки множественного расчета
Рис. 1 Настройки множественного расчета

Примечание! Для параметров, значение которых можно задать в диапазоне, в поле значения отображена кнопка , а для параметров, значение которых нельзя задать в диапазоне, кнопка неактивна и отображается серым цветом.

  1. Запустите расчет выбранного параметра и вторичных параметров ПО с помощью кнопки «Рассчитать».
  2. Результаты множественного расчета имеют представление в табличном виде и в виде графиков:

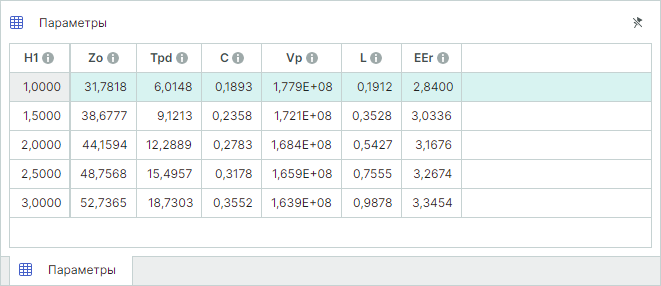

  • В таблице с результатами первый столбец будет содержать диапазон значений изменяемого параметра, для каждого значения диапазона приведено значение волнового сопротивления и вторичных параметров переходного отверстия, см. Рис. 2.

Рис. 2 Результаты множественного расчета в виде таблицы
Рис. 2 Результаты множественного расчета в виде таблицы

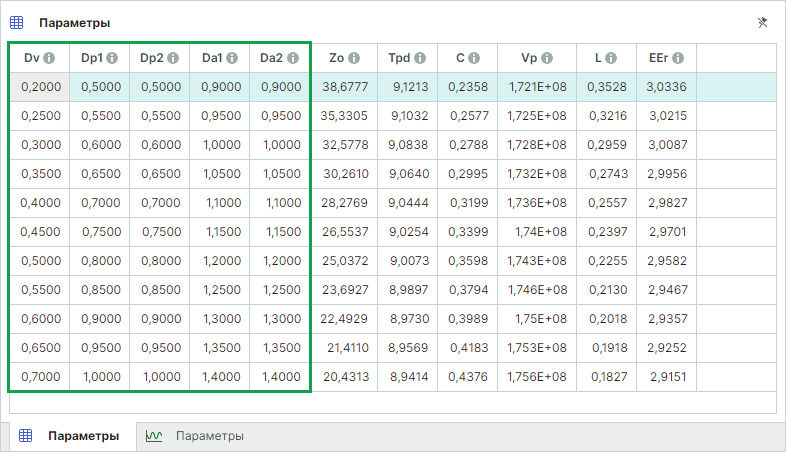

Если изменяемым параметром является диаметр переходного отверстия (Dv), то при расчетах будет сохранена заданная разница между диаметрами отверстия, площадки (Dp) и антипада (Da), см. Рис. 3.

Рис. 3 Диаметры отверстия, площадки, антипада
Рис. 3 Диаметры отверстия, площадки, антипада

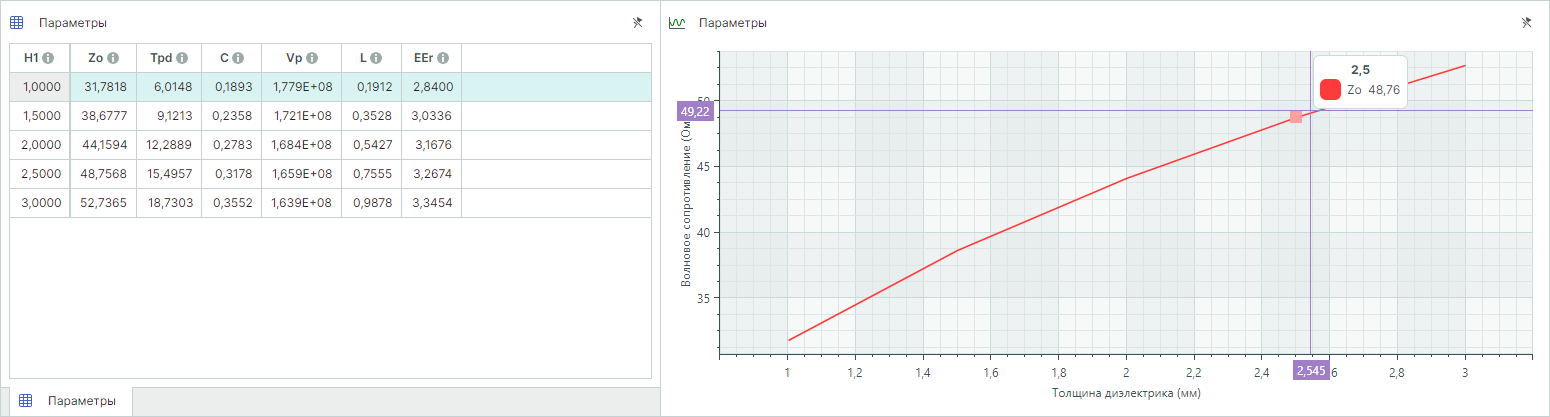

  • Графики доступны в отдельной вкладке (расположение вкладки может быть изменено), см. Рис. 4.

Рис. 4 Пример расположения вкладки
Рис. 4 Пример расположения вкладки

По оси Х графика отображается параметр, значение которого задано в диапазоне для множественного расчета. Параметр по оси Y может быть изменен.
Для отображения по оси Y доступны все рассчитанные параметры, отображаемые в табличном виде (Zo, Tpd, C, Vp, L, EEr), см. Рис. 5.

Рис. 5 Параметры по оси Y
Рис. 5 Параметры по оси Y
