Нормаль

Тип привязки «Нормаль» позволяет расположить курсор в точке, где размещаемая или редактируемая линия будет перпендикулярна по отношению к существующей.

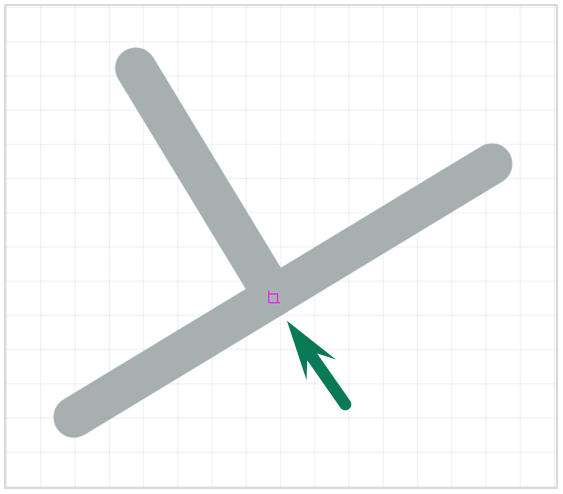

Точки привязки появляются при размещении полилинии, а также редактировании сегментов линий и полигонов в виде символа прямого угла, см. Рис. 1.

Рис. 1 Точка привязки «Нормаль»

Для отображения точек привязки «Нормаль» необходимо начать размещение полилинии или редактирование линии/полигона и навести курсор на линию, по отношению к которой размещаемая или редактируемая линия должна быть расположена под прямым углом.

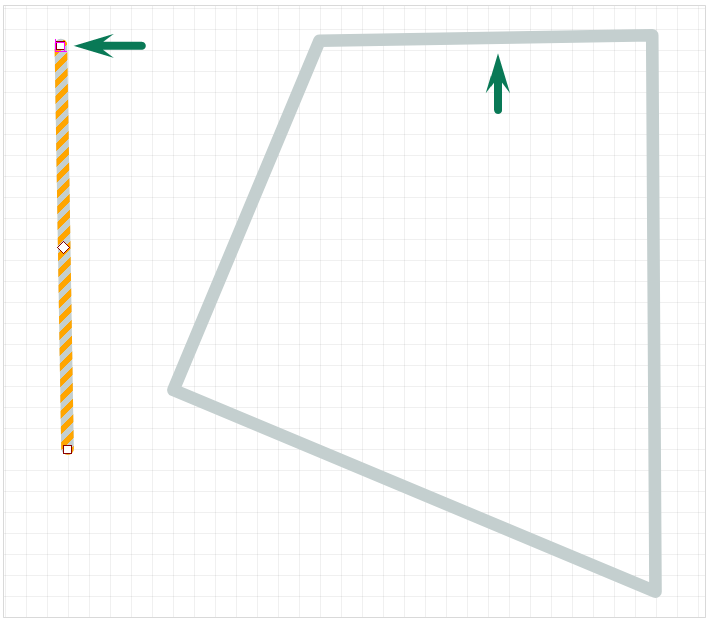

«Нормаль» может строиться за пределами линии, на которую наводится курсор, см. Рис. 2.

Рис. 2 Точка привязки за пределами линии

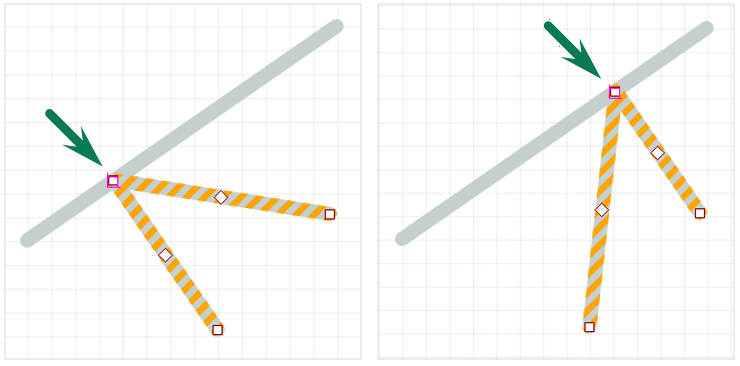

При редактировании средней точки полилинии точек привязки может быть несколько, т.е. для каждого сегмента редактируемой линии, см. Рис. 3.

Рис. 3 Несколько точек привязки «Нормаль»

Примечание! Всегда отображается ближайшая к курсору «Нормаль».

Включение привязки «Нормаль» позволяет располагать линии объекта перпендикулярно друг другу при размещении или редактировании.

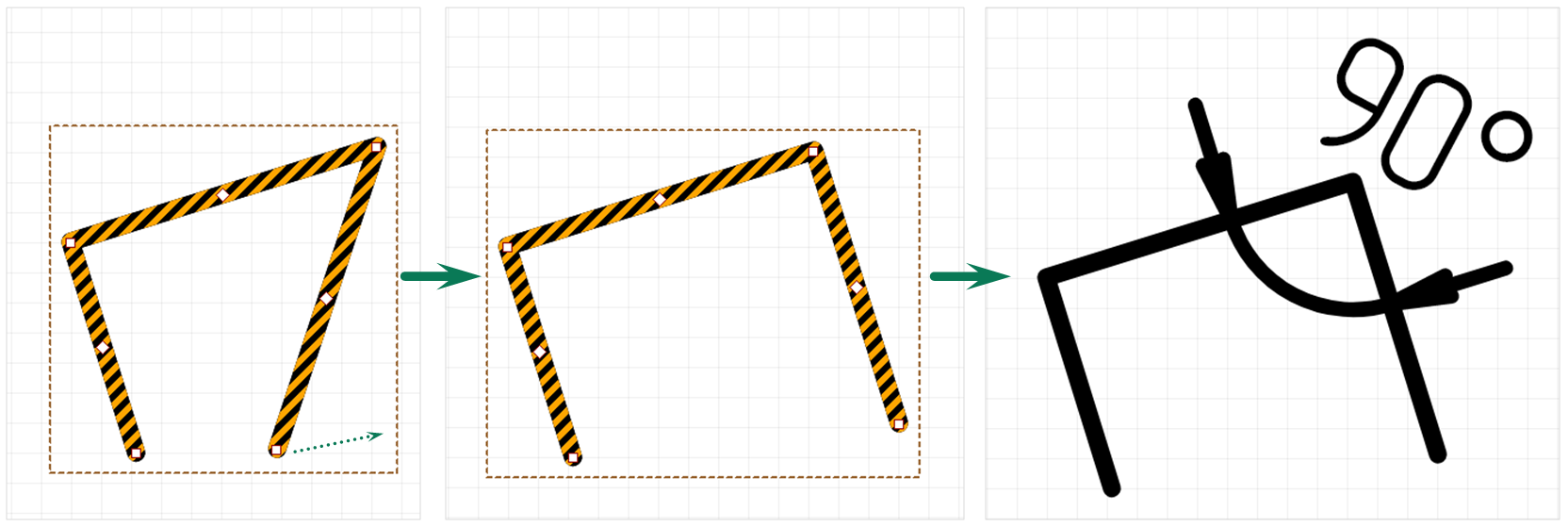

При перемещении курсора он ненадолго фиксируется в точке, где редактируемая или размещаемая линия будет перпендикулярна смежной, позволяя зафиксировать сегмент без использования дополнительных инструментов. Вспомогательные пунктирные линии при таком способе работы не строятся, см. Рис. 4.

Рис. 4 Расположение линий перпендикулярно с помощью привязки «Нормаль»

Примечание! При расположении линий объекта перпендикулярно с помощью типа привязки «Нормаль» рекомендуется отключать привязку к сетке.
