Общие сведения о размерных линиях¶
Графический редактор позволяет размещать размерные линии с автоматическим указанием расстояния между выбранными объектами.

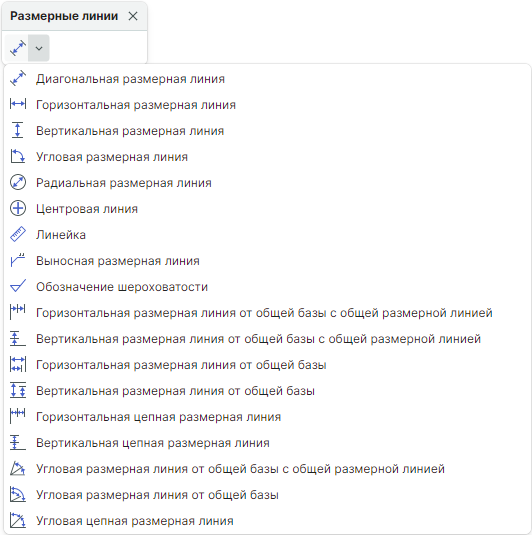

Инструменты размерных линий расположены на панели инструментов «Размерные линии», см. Рис. 1.
Примечание! Инструменты панели «Размерные линии» доступны в редакторе плат при работе со слоем DOCUMENTUM, после размещения возможно изменение слоя в панели «Свойства» на слои ASSEMBLY_TOP / ASSEMBLY_BOTTOM и SILK_TOP / SILK_ BOTTOM.
Подробнее описание инструментов панели «Размерные линии» приведено в Табл. 1.
Таблица 1 Инструменты панели «Размерные линии»
| Символ | Наименование инструмента | Описание |
|---|---|---|
 |
Диагональная размерная линия | Инструмент активирует размещение диагональной размерной линии |
 |
Горизонтальная размерная линия | Инструмент активирует размещение горизонтальной размерной линии |
 |
Вертикальная размерная линия | Инструмент активирует размещение вертикальной размерной линии |
 |
Угловая размерная линия | Инструмент активирует размещение угловой размерной линии |
 |
Радиальная размерная линия | Инструмент активирует размещение радиальной размерной линии |
 |
Центровая линия | Инструмент активирует размещение центровой линии |
 |
Линейка | Инструмент активирует размещение линейки |
 |
Выносная размерная линия | Инструмент активирует размещение выносной размерной линии |
 |
Обозначение шероховатости | Инструмент активирует размещение обозначение шероховатости |
 |
Горизонтальная размерная линия от общей базы с общей размерной линией | Инструмент активирует размещение горизонтальной размерной линии от общей базы с общей размерной линией |
 |
Вертикальная размерная линия от общей базы с общей размерной линией | Инструмент активирует размещение вертикальной размерной линии от общей базы с общей размерной линией |
 |
Горизонтальная размерная линия от общей базы | Инструмент активирует размещение горизонтальной размерной линии от общей базы |
 |
Вертикальная размерная линия от общей базы | Инструмент активирует размещение вертикальной размерной линии от общей базы |
 |
Горизонтальная цепная размерная линия | Инструмент активирует размещение горизонтальной цепной размерной линии |
 |
Вертикальная цепная размерная линия | Инструмент активирует размещение вертикальной цепной размерной линии |
 |
Угловая размерная линия от общей базы с общей размерной линией | Инструмент активирует размещение угловой размерной линии от общей базы с общей размерной линией |
 |
Угловая размерная линия от общей базы | Инструмент активирует размещение угловой размерной линии от общей базы |
 |
Угловая цепная размерная линия | Инструмент активирует размещение угловой цепной размерной линии |

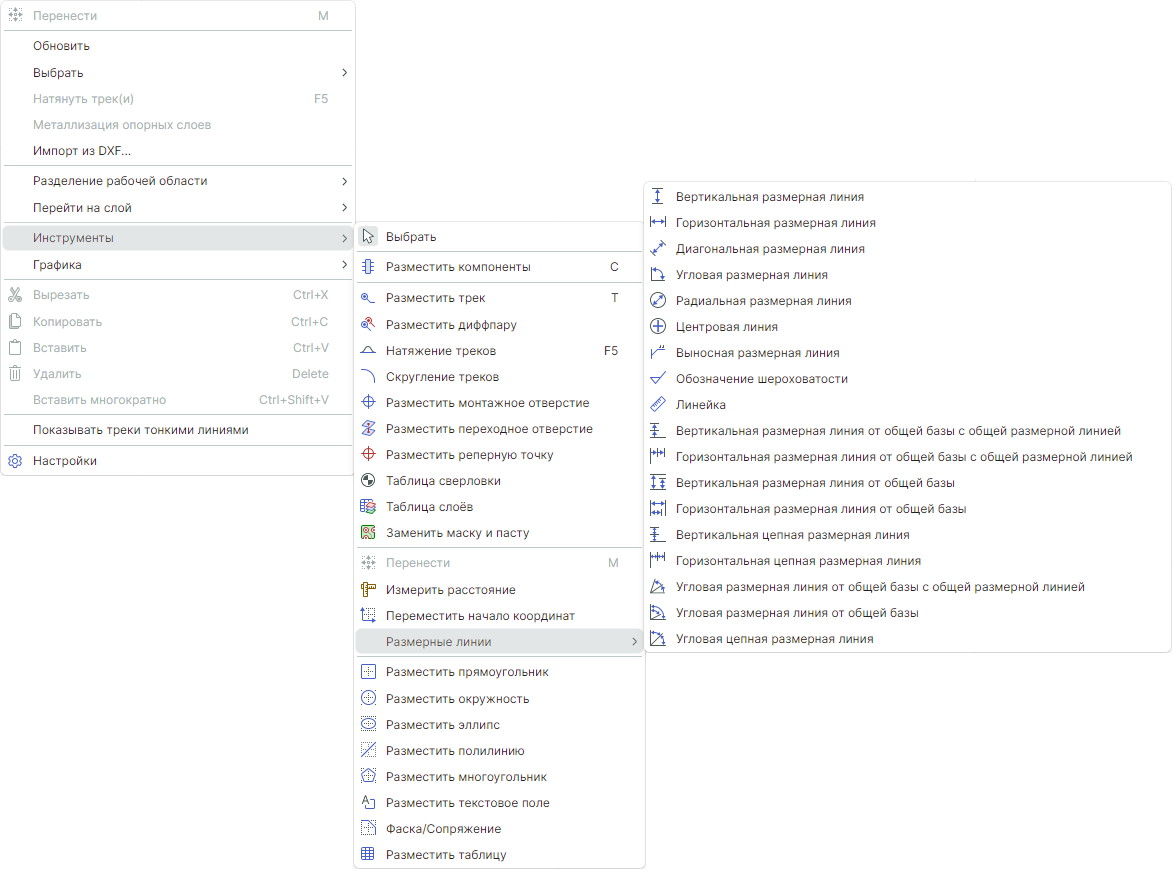

Вызов инструментов для размещения размерных линий доступен из контекстного меню редактора «Инструменты» → «Размерные линии», см. Рис. 2.

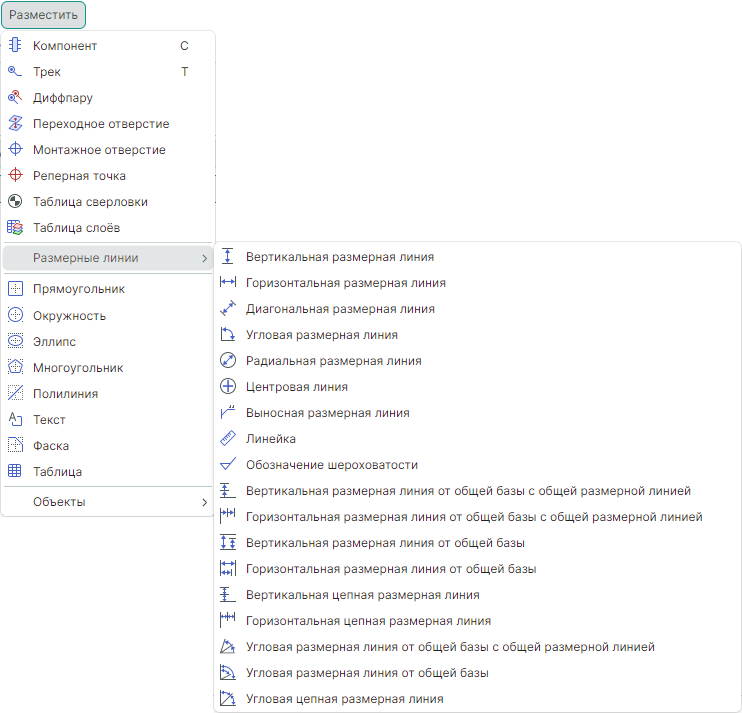

Также вызов инструментов для размещения размерных линий доступен в главном меню программы «Разместить» → «Размерные линии», см. Рис. 3.
