Обозначения выводов¶
Вывод компонента может иметь различное обозначение, которое зависит от его функции.
В системе Delta Design Домашней доступны различные обозначения выводов, что позволяет избежать усложнения произвольной графики УГО.
Обозначения выводов задаются с помощью панели «Свойства», см. раздел Свойства выводов.
Обозначения выводов, которые доступны в системе Delta Design Домашней, приведены в Табл. 1.
В таблице в первом столбце указано наименование вывода, во втором столбце показано графическое обозначение данного вывода.
При создании вывода он по умолчанию обозначается как прямой статический вывод.
Таблица 1 Обозначение выводов компонента:
| Наименование вывода | Обозначение |
|---|---|

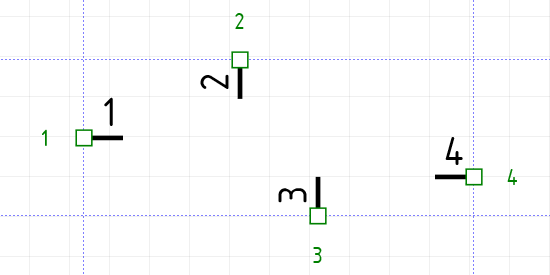

| Прямой статический вход/выходRightStatic |  |

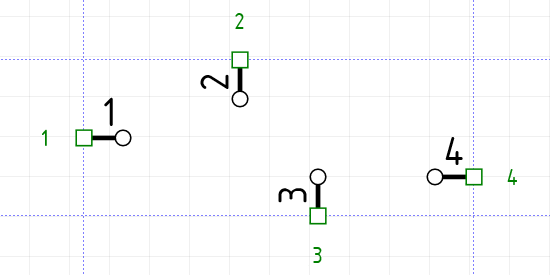

| Инверсный статический вход/выходInverseStatic |  |

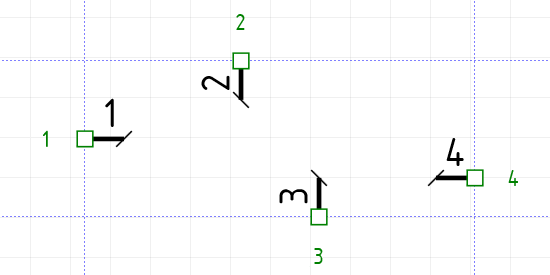

| Прямой динамический вход/выходRightDynamic |  |

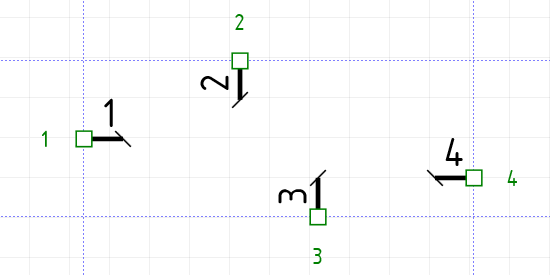

| Инверсный динамический вход/выходInverseDynamic |  |
| Статический вход с указанием полярностиPolarIn |  |
| Статический выход с указанием полярностиPolarOut |  |

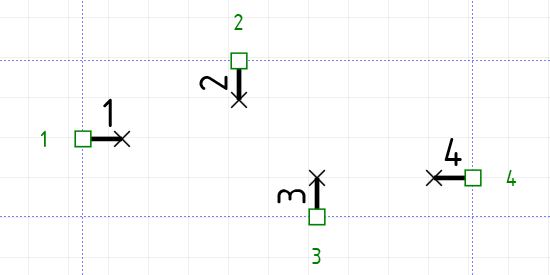

| Контакт, не несущий логической информацииNotLogical |  |
