Свойства выводов

Вывод, как единый графический объект, обладает свойствами, отображающимися в функциональной панели «Свойства», см. Рис. 1.

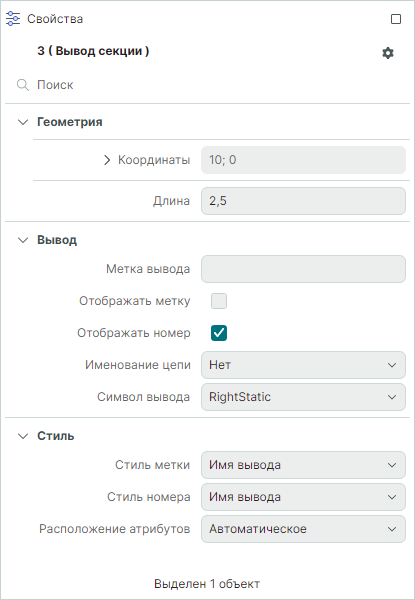

Рис. 1 Свойства вывода

Группа «Геометрия»:

• «Координаты» – отображаются координаты расположения вывода на схеме по осям X и Y относительно начала координат УГО текущего компонента;
• «Длина» – отображается длина линии вывода в единицах, заданных в настройках системы.

Группа «Вывод»:

• «Метка вывода» – поле для отображения и ввода метки вывода;
• «Отображать метку» – при установке флага в чек-бокс отображается на электрической схеме метка вывода;
• «Отображать номер» – при установке флага в чек-бокс отображается на электрической схеме номер КП, сопоставленной с текущим выводом;
• «Именование цепи» – выбор из выпадающего списка способа именования подключаемой цепи;
• «Символ вывода» – выбор из выпадающего списка графического обозначения вывода на схеме.

Группа «Стиль»:

• «Стиль метки» – выбор из выпадающего списка стиля текстового обозначения метки вывода;
• «Стиль номера» – выбор из выпадающего списка стиля текстового обозначения номера вывода;
• «Расположение атрибутов» – выбор из выпадающего списка способа расположение атрибутов на электрической схеме.
