Общие сведения о настройках фанаутов

Настройки построения фанаутов производятся в окне «Настройки фанаутов».
Допускаются следующие типы настроек:

  • Выбор стиля переходного отверстия из списка заданных в «Конфигураторе набора слоев и переходных отверстий» во вкладке «Переходные отверстия», см. Рис. 1.

Рис. 1 Выбор стиля переходного отверстия
Рис. 1 Выбор стиля переходного отверстия
  • Учет зафиксированных фанаутов при построении новых. При установке флага в чек-бокс «Учитывать зафиксированные фанауты» выводы с зафиксированными фанаутами учитываются, существующие фанауты будут удалены и построены новые. Если флаг снят, для выводов с зафиксированными фанаутами попытка перестроения не осуществляется, см. Рис. 2.

Рис. 2 Учет зафиксированных существующих фанаутов
Рис. 2 Учет зафиксированных существующих фанаутов
  • Отображение номеров выводов компонента, для которых будет осуществлена попытка построения фанаутов с учетом настроек, поле недоступно для редактирования, см. Рис. 3.

Рис. 3 Номера выводов компонента
Рис. 3 Номера выводов компонента
  • Выбор опций для BGA-компонентов, настройки расположения и направления построения фанаутов для компонентов планарного монтажа (ПКП), см. раздел Настройки построения фанаутов для разных типов ПМ.
  • Определение ширины трека, определение максимального расстояния удаления переходного отверстия от контактной площадки, установка возможности подключения выводов одной цепи к одному переходному отверстию, см. раздел Параметры трека при построении фанаутов.
  • Автоматическая фиксация построенных фанаутов с помощью флага в чек-боксе «Зафиксировать фанауты», см. Рис. 4.

Рис. 4 Установка автоматической фиксации построенных фанаутов
Рис. 4 Установка автоматической фиксации построенных фанаутов

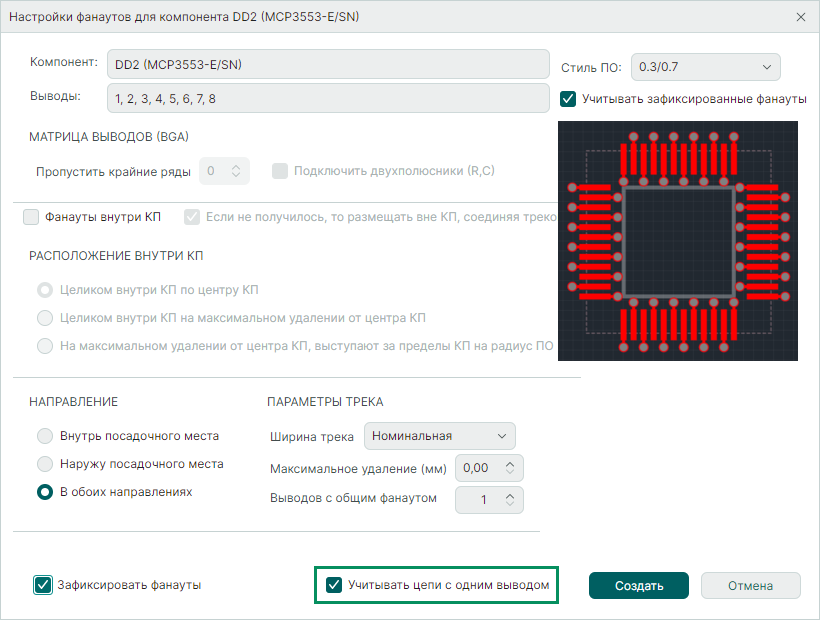

  • Учет цепей с одним выводом при установке флага в чек-бокс «Учитывать цепи с одним выводом», если флаг снят, попытка построить фанауты для цепей с одним выводом не производится, см. Рис. 5.

Рис. 5 Учет цепей с одним выводом
Рис. 5 Учет цепей с одним выводом

После нажатия кнопки «Создать» на экране отображается окно индикации процесса «Построение фанаутов для компонента» с текущей информацией по обработанным и построенным фанаутам, см. Рис. 6.

Рис. 6 Окно индиакации процесса построения фанаутов
Рис. 6 Окно индиакации процесса построения фанаутов

По результатам построения фанаутов в панели «Журналы» отображается итоговая информация, см. Рис. 7.

Рис. 7 Итоговая информация по построенным фанаутам
Рис. 7 Итоговая информация по построенным фанаутам
