Общие сведения о трассировке пучка треков¶
Инструмент «Трассировка пучка треков» позволяет автоматически реализовать трассировку выделенных линий соединений на одном слое в виде пучка треков и/или дифференциальных пар (45-градусная геометрия) с соблюдением ограничений на зазоры и ширины треков.

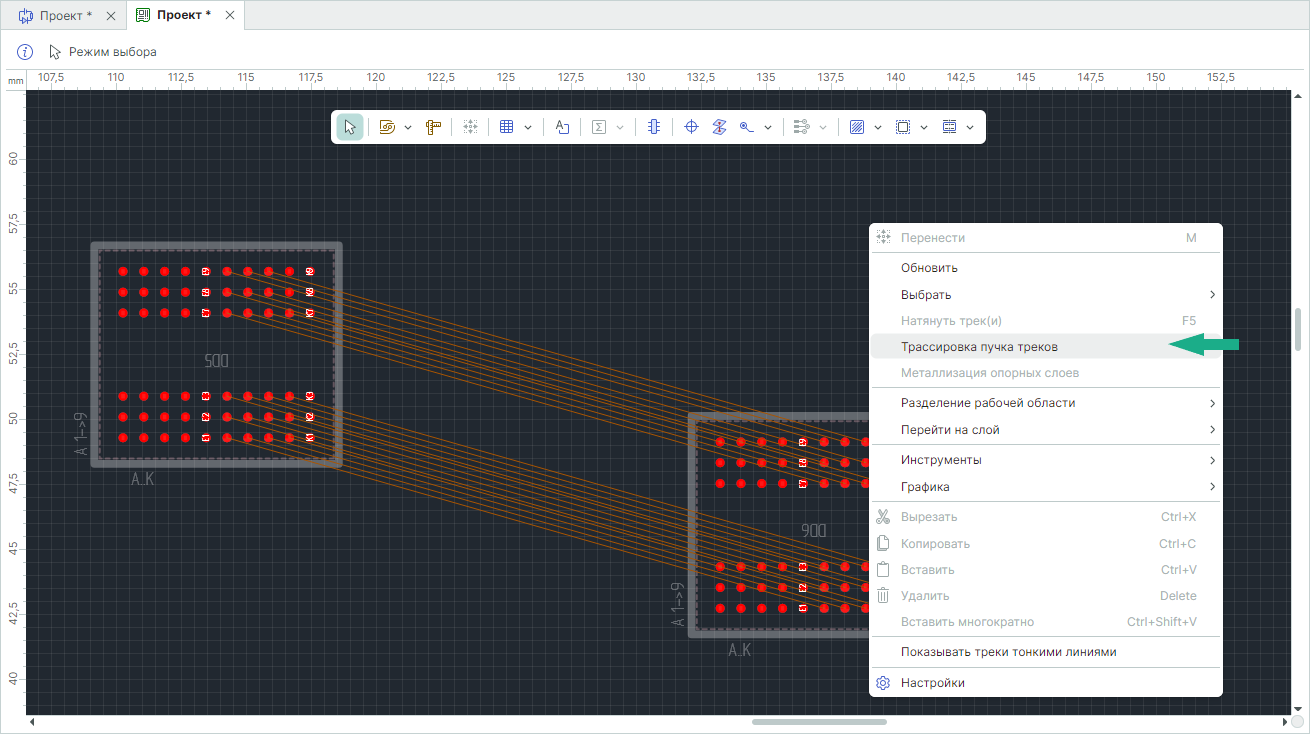

Вызов инструмента «Трассировка пучка треков», а также его упрощенных сценариев (подробнее см. Трассировка пучка треков (без эскиза), Трассировка пучка треков (по эскизу)) доступен для вызова из контекстного меню рабочей области редактора плат, см. Рис. 1.

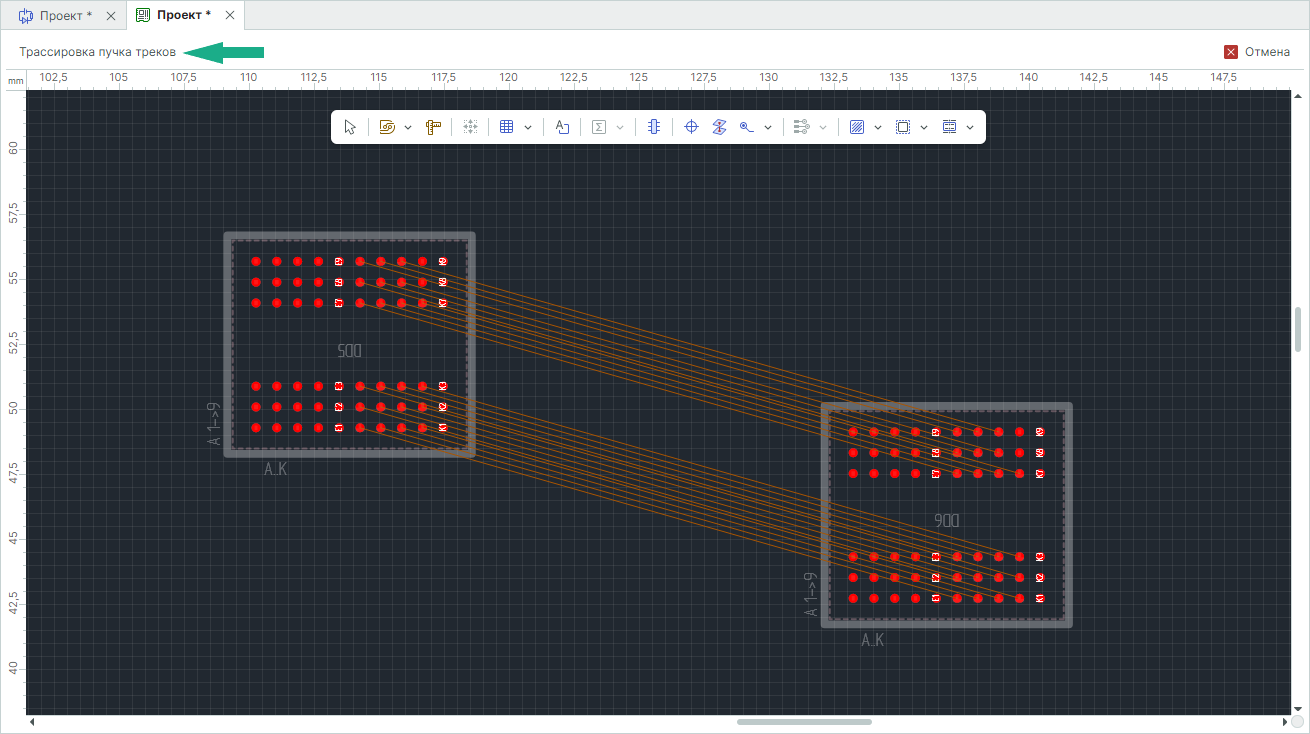

После старта информация об активном инструменте отображается в информационной строке, расположенной в верхней части окна редактора, см. Рис. 2.
Примечание! При применении инструмента «Трассировка пучка треков» не гарантируется трассировка всех выбранных линий соединений, т.к. приоритетом является соблюдение правил проекта. Нестрассированные треки можно будет проложить уже вручную.
Трассировка пучка треков может быть выполнена по упрощенным сценариям:
- «Трассировка пучка треков (без эскиза)» – с автоматическим формированием маршрута;
- «Трассировка пучка треков (по эскизу)» – по эскизу маршрута, заданному пользователем.
