Общие сведения о работе мастера

Создание посадочного места с помощью мастера осуществляется в несколько этапов.

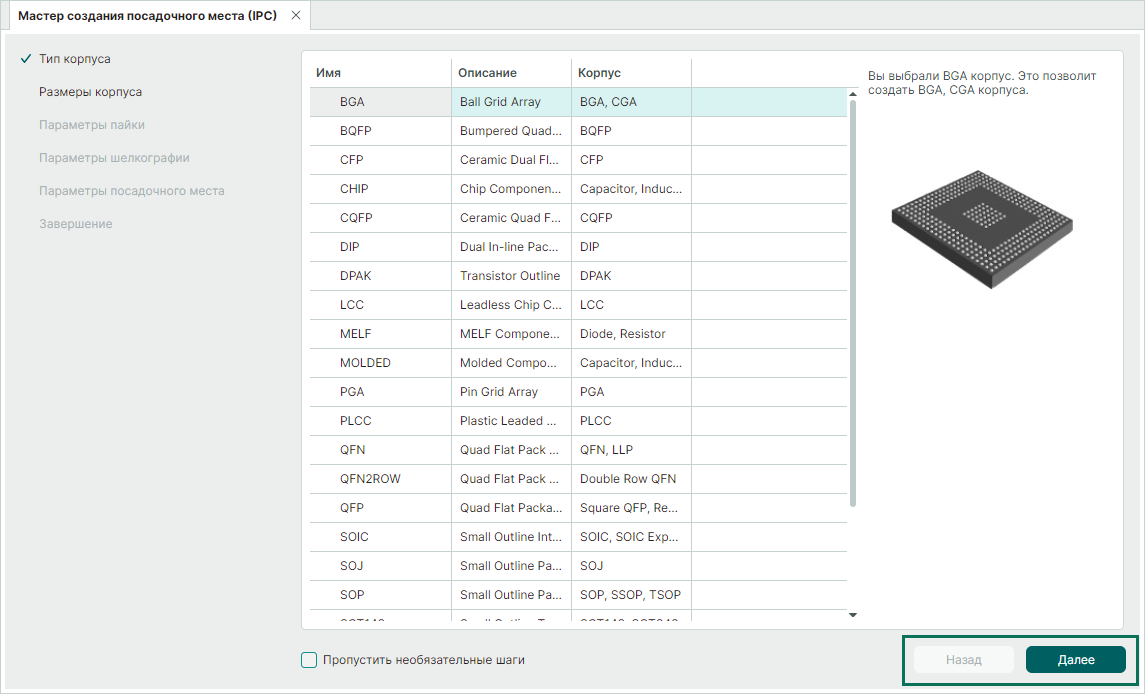

Между этапами можно перемещаться, используя кнопки «Далее» и «Назад», расположенные в правом нижнем углу окна мастера, см. Рис. 1.

Рис. 1 Переключение между шагами мастера

На большинстве шагов мастера в правой части окна расположена интерактивная зона предварительного просмотра, в которой отображается создаваемое посадочное место.
Для предварительного просмотра доступен ряд настроек:

• включение и отключение 3D – вида;
• выбор списка отображаемых классов слоев.

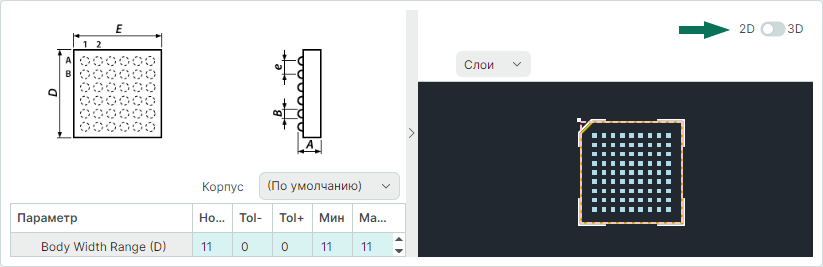

Переключение на 3D вид и обратно осуществляется с помощью переключателя, расположенного в верхней правой части окна, см. Рис. 2.

Рис. 2 Переключение на 3D вид

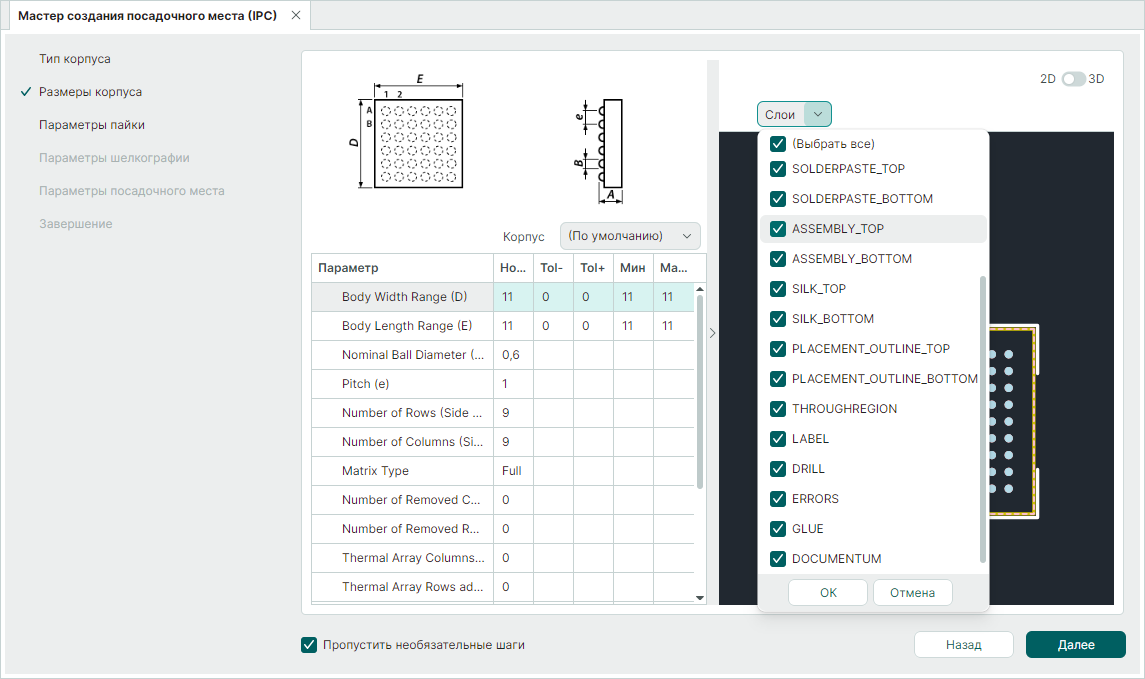

Выбор списка отображаемых классов слоев осуществляется с помощью выпадающего списка «Слои», который вызывается при нажатии на символ , расположенный в верхней левой части зоны предварительного просмотра, см. Рис. 3.

Рис. 3 Выбор слоев для отображения

После выбора нужной группы нажмите «ОК».
