Параметры пайки для корпуса¶
Третьим шагом при создании посадочного места с помощью мастера является определение параметров контактных площадок.
Параметры могут быть заданы автоматически или вручную.

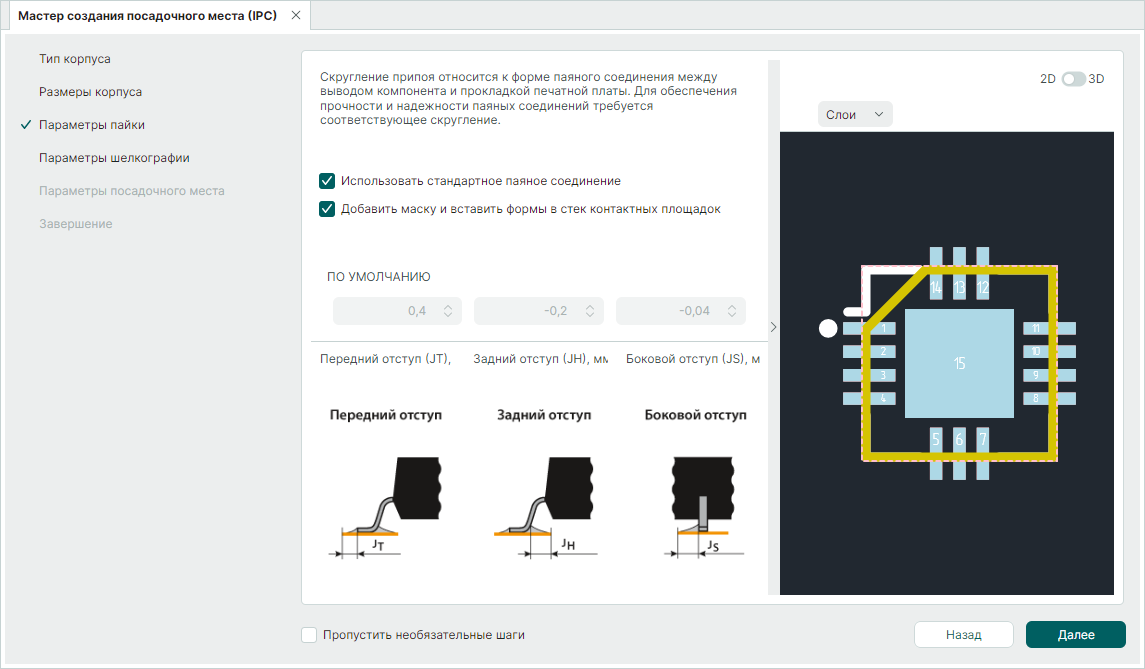

Ручной ввод параметров осуществляется после снятия флага в чек-боксе «Использовать стандартное паяное соединение», см. Рис. 1.
Для контактных площадок задаются следующие параметры:
- Передний отступ;
- Задний отступ;
- Боковой отступ.
Параметры схематично представлены в нижней части окна.
Черным цветом показан корпус компонента, оранжевым – контактная площадка, серым – металл вывода компонента и припой.
При изменении величины зазоров соответствующие изменения отображаются в области предварительного просмотра посадочного места.
Важно! При ручном вводе значений созданное посадочное место может не соответствовать стандарту IPC-7351.
Для того чтобы в создаваемых контактных площадках присутствовали данные о нанесении пасты и маски, необходимо отметить флагом чек-бокс «Добавить маску и вставить формы в стек контактных площадок».
