Создание отчетов

Доступ к текстовым отчетам по проекту осуществляется двумя способами:

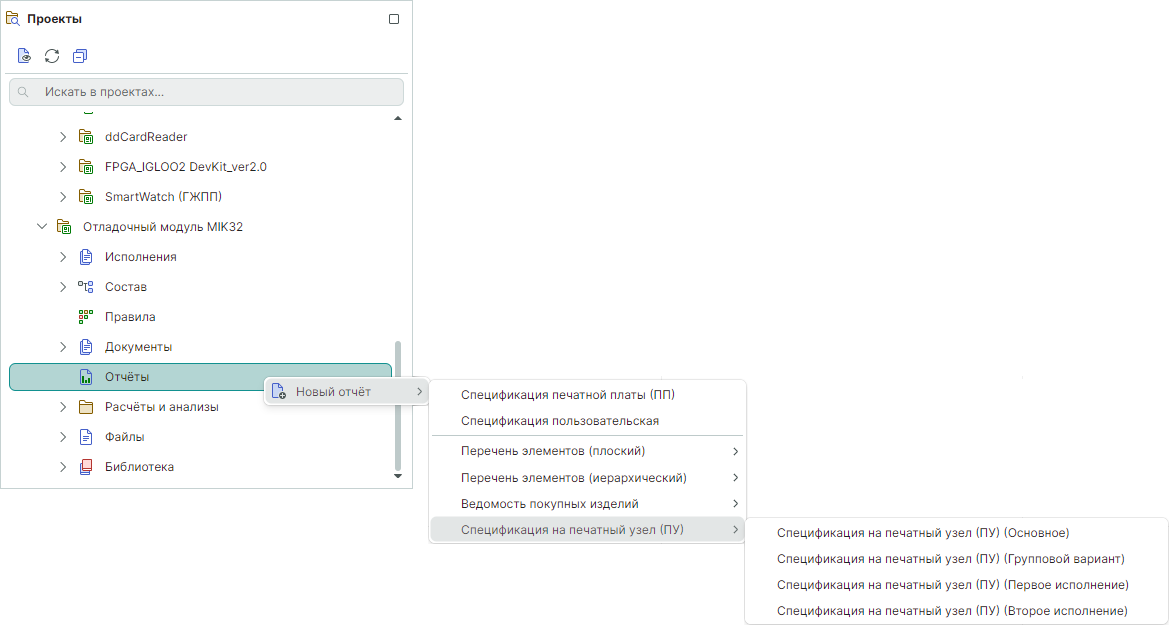

Способ 1) Из контекстного меню узла «Отчеты» в дереве проекта, см. Рис. 1.

Рис. 1 Вызов отчетной документации из контекстного меню узла «Отчеты»
Рис. 1 Вызов отчетной документации из контекстного меню узла «Отчеты»

Способ 2) Из раздела «Документация» главного меню системы, если открыт схемотехнический редактор или редактор платы, см. Рис. 2.

Рис. 2 Вызов отчетной документации из главного меню, раздел «Документация»
Рис. 2 Вызов отчетной документации из главного меню, раздел «Документация»

Если в составе проекта существуют исполнения печатного узла, то при создании перечня элементов, ведомости покупных изделий или спецификации на печатный узел (ПУ) следует выбрать какой вариант отчета будет создан: групповой вариант или вариант для выбранного исполнения, см. Рис. 3.

Рис. 3 Вызов отчетной документации при наличии исполнений
Рис. 3 Вызов отчетной документации при наличии исполнений

Примечание! Вариант отчета может быть изменен после создания в настройках, подробнее см. Настройки отчетов.

Отчеты, их форматы и штампы создаются на основе шаблонов отчетов, заданных в стандартах по умолчанию, соответствующих ГОСТам.

Примечание! Создание шаблонов форматов и штампов нового образца рассматривается в документе Стандарты системы.

При последующем сохранении отчета в узле «Отчеты» создается новый файл с сохранением предыдущих версий, см. Рис. 4.

Рис. 4 Отображение отчетной документации
