Расчет¶

Расчет включает в себя выбранные входные данные (модель ЛП или ПО и их параметры, тип расчета, возможные дополнительные параметры) и результаты расчета в виде таблиц, графиков и настроек отображения результатов.
Расчет обязательно относится к какой-либо модели.

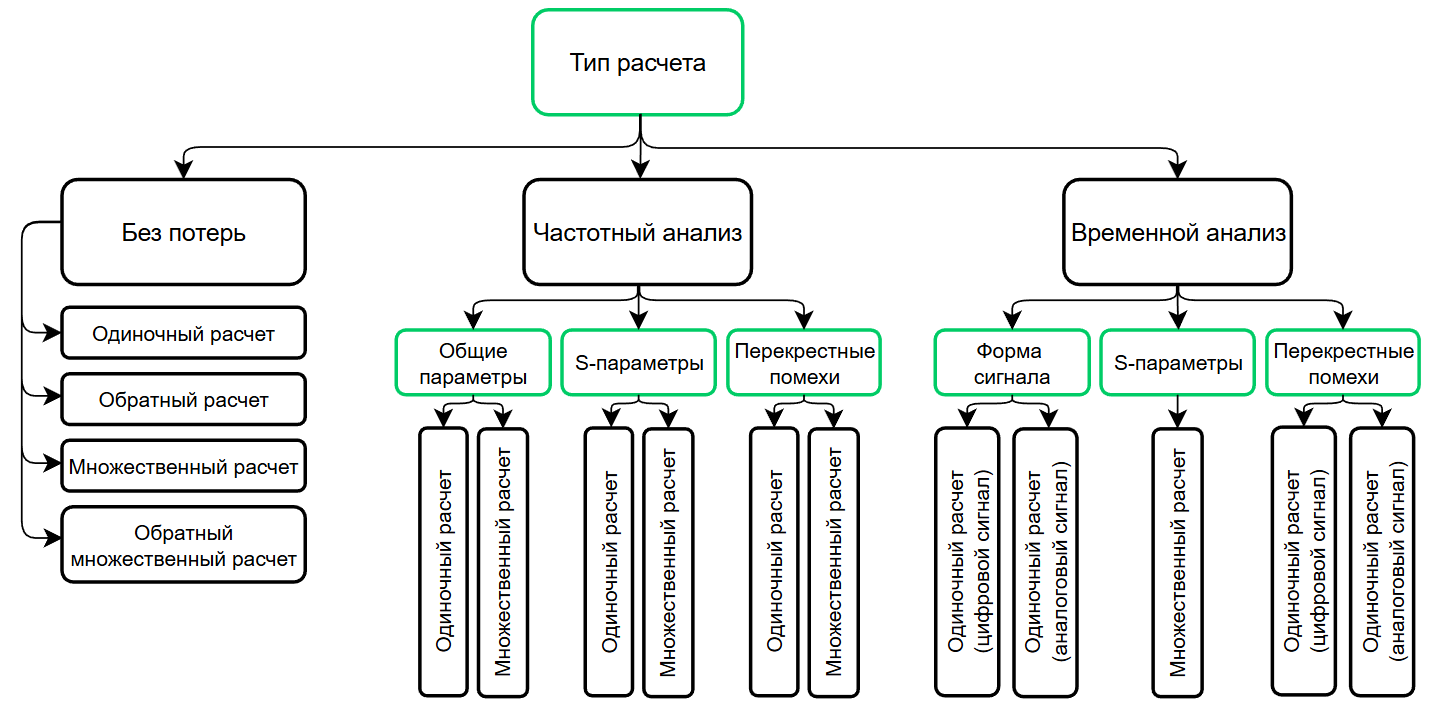

Доступные типы расчетов в системе анализа целостности сигнала SimPCB Lite представлены на Рис. 1.

Создание расчета производится автоматически при создании нового проекта или группы, а также доступно с помощью команды «Создать расчет» в панели «Проекты», см. Рис. 2.

Действия с расчетом, доступные из контекстного меню (Рис. 3):

• «Открыть расчет» – команда открывает расчет или делает вкладку расчета активной;
• «Переименовать» – для наименования модели могут быть использованы любые буквы, цифры и символы, имя каждой модели должно быть уникальным. Возможно сохранение нескольких одинаковых расчетов под разными именами.
• «Копировать в проект» – создание копии расчета в текущий или другой проект;
• «Удаление» – удаление модели и расчета («Delete»).

Если после переименования расчета необходимо вернуться к имени по умолчанию, используйте команду контекстного меню «Сбросить имя», см. Рис. 4.

Каждый тип расчета в панели «Проекты» и при открытии во вкладке обозначен индивидуальной иконкой (Рис. 5):
1. Тип расчета «Без потерь»: – одиночный расчет, – множественный расчет;
2. Тип расчета «Частотный анализ»:

• «Общие параметры»: – одиночный расчет, – множественный расчет;
• «S-параметры»: – одиночный расчет, – множественный расчет;
• «Перекрестные помехи»: – одиночный расчет, – множественный расчет;

3. Тип расчета «Временной анализ»:

• «Форма сигнала»: – одиночный расчет для цифрового или аналогового сигнала;
• «S-параметры»: – множественный расчет;
• «Перекрестные помехи»: – одиночный расчет для цифрового или аналогового сигнала.
