Размещение таблицы силовых контактов¶

Таблица силовых контактов может быть размещена на поле электрической схемы в случае, если в проекте использованы компоненты со скрытыми выводами. Подробное описание процедуры создания скрытых выводов представлено в Руководстве пользователя Радиоэлектронные компоненты.
Таблица силовых контактов создается с помощью инструмента «Разместить таблицу силовых контактов», который доступен на панели инструментов «Схема» или в главном меню программы «Разместить» и обозначен иконкой .

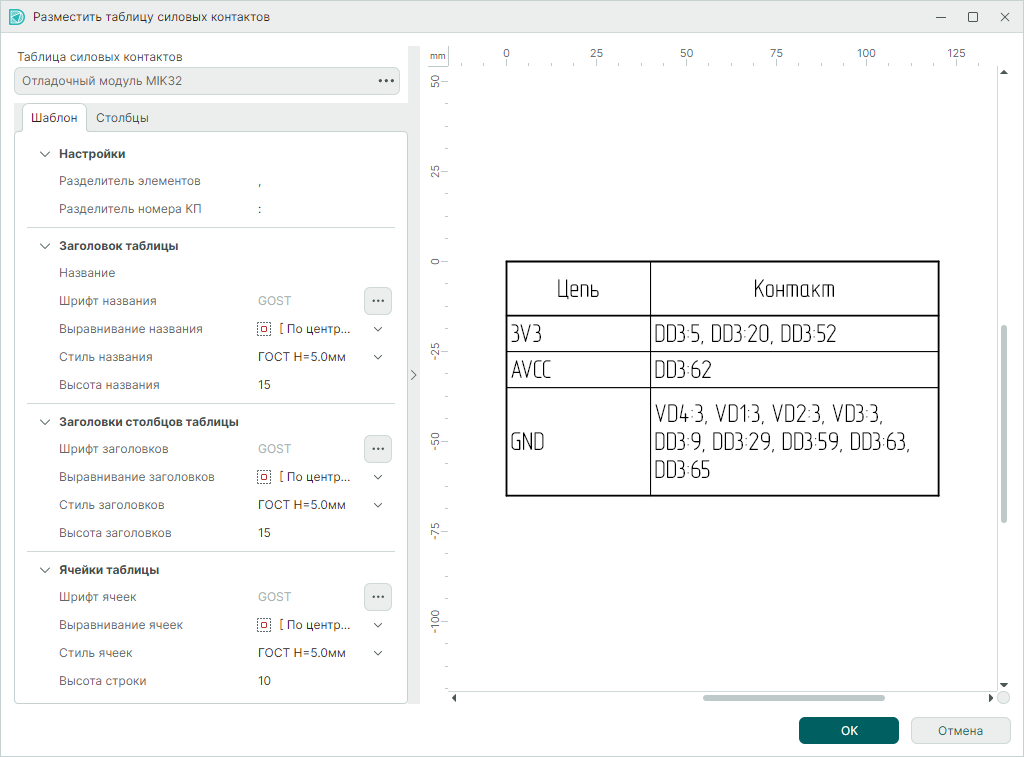

После вызова инструмента на экране отобразится окно, в левой части задаются настройки таблицы, справа – область предварительного просмотра таблицы, см. Рис. 1.

В поле «Таблица силовых контактов» укажите проект, для которого должна быть размещена таблица. При нажатии на кнопку в правой части поля открывается окно, в котором можно выбрать любой проект, имеющийся в базе данных.
Вкладка «Шаблон»
Во вкладке «Шаблон» определите следующие параметры:
1. «Настройки» → «Разделитель элементов/Разделитель номера КП» – ввод символов для разделения элементов и номеров КП в списке. По умолчанию использованы символы «,» и «:». Поля доступны для редактирования.
2. «Заголовок таблицы»:

• введите название таблицы, по умолчанию название таблицы отсутствует;

• выберите параметры шрифта названия в окне «Редактор шрифта», переход осуществляется с помощью кнопки ;

• определите вариант выравнивания и стиль заголовка;
• установите значение высоты ячейки для заголовка таблицы.

По умолчанию выбран стиль шрифта «GOST Н=5.0мм» с выравниванием «По центру, по середине», высота ячейки названия таблицы – 15 мм.
3. «Заголовки столбцов таблицы» – настройки заголовков столбцов таблицы аналогичны настройкам заголовка таблицы. По умолчанию выбран стиль шрифта «GOST Н=5.0мм» с выравниванием «По центру, по середине», высота ячеек заголовков столбцов таблицы – 15 мм.
4. «Ячейки таблицы» – настройки ячеек таблицы аналогичны настройкам заголовка таблицы и столбцов. По умолчанию выбран стиль шрифта «GOST Н=5.0мм» с выравниванием «По центру, по середине», высота ячеек таблицы – 10 мм.

Вкладка «Столбцы»

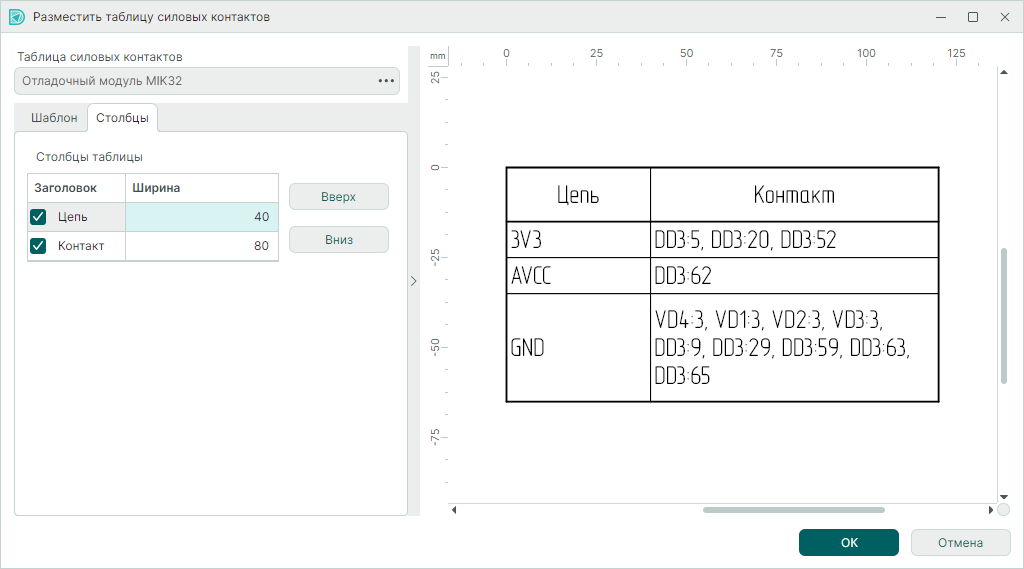

Во вкладке «Столбцы» определите нужные для отображения столбцы таблицы исполнений с помощью флагов, установите значения ширины столбцов, при необходимости измените порядок расположения столбцов с помощью кнопок «Вверх»/«Вниз», см. Рис. 2.

Определив настройки таблицы, нажмите кнопку «OK» и окно ввода параметров таблицы будет закрыто, а сама таблица прикреплена к курсору мыши для дальнейшего размещения.
Разместите таблицу, нажав левую кнопку мыши.

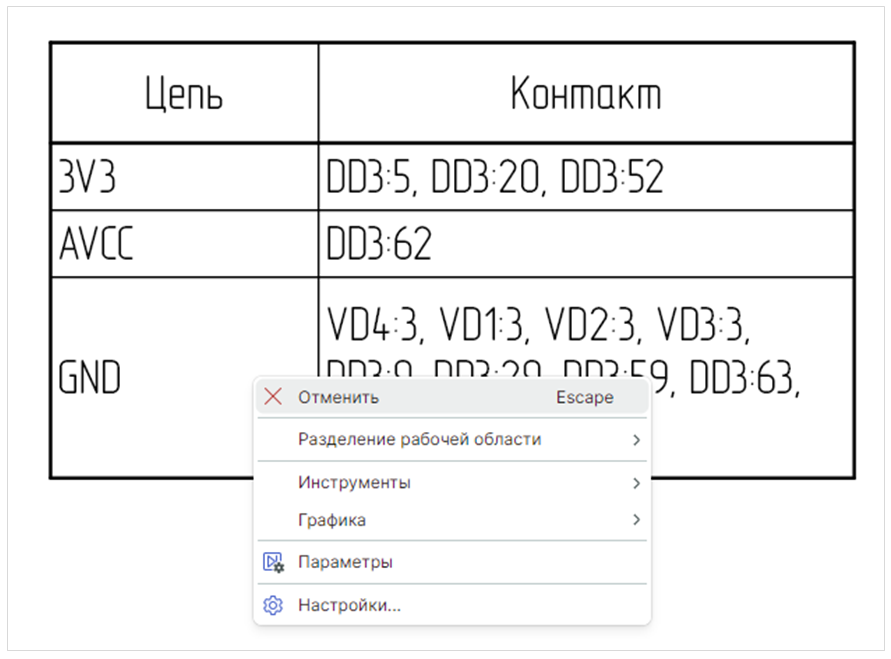

Для отмены размещения таблицы нажмите клавишу «Escape» или выберите «Отменить» в контекстном меню, см. Рис. 3.

Подробное описание механизмов работы со структурой и стилем таблицы представлено в Руководстве пользователя Графический редактор.
