Размещение таблицы исполнений¶

Таблица исполнений размещается на поле электрической схемы, если для проекта созданы исполнения и определены переменные данные. Подробное описание процедуры создания исполнений и выбора переменных данных представлено в Руководстве пользователя Проекты.
Таблица исполнений создается с помощью инструмента «Разместить таблицу исполнений», который доступен на панели инструментов «Схема» или в главном меню программы «Разместить» и обозначен иконкой .

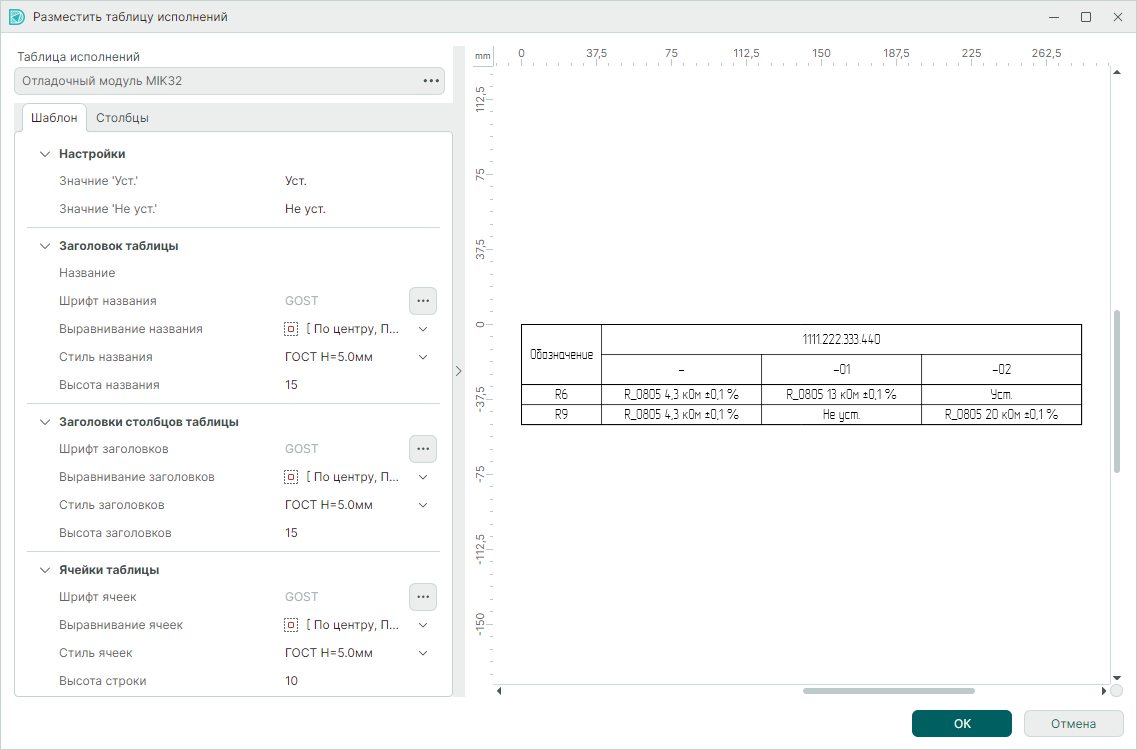

После вызова инструмента на экране отобразится окно, в левой части задаются настройки таблицы, справа – область предварительного просмотра таблицы, см. Рис. 1.

В поле «Таблица исполнений» укажите проект, для которого должна быть размещена таблица исполнений. При нажатии на кнопку в правой части поля открывается окно, в котором можно выбрать любой проект, имеющийся в базе данных.

Вкладка «Шаблон»
Во вкладке «Шаблон» определите следующие параметры:
1. «Настройки» → «Значение 'Уст.'/'Не уст.'» – обозначения в таблице для компонентов, идентичных базовому исполнению, и неустанавливаемых компонентов. По умолчанию использованы надписи «Уст.» и «Не уст.». Поля доступны для редактирования.
2. «Заголовок таблицы»:

• введите название таблицы, по умолчанию название таблицы отсутствует;

• выберите параметры шрифта названия в окне «Редактор шрифта», переход осуществляется с помощью кнопки ;

• определите вариант выравнивания и стиль заголовка;
• установите значение высоты ячейки для заголовка таблицы.

По умолчанию выбран стиль шрифта «GOST Н=5.0мм» с выравниванием «По центру, по середине», высота ячейки названия таблицы – 15 мм.
3. «Заголовки столбцов таблицы» – настройки заголовков столбцов таблицы аналогичны настройкам заголовка таблицы. По умолчанию выбран стиль шрифта «GOST Н=5.0мм» с выравниванием «По центру, по середине», высота ячеек заголовков столбцов таблицы – 15 мм.
4. «Ячейки таблицы» – настройки ячеек таблицы аналогичны настройкам заголовка таблицы и столбцов. По умолчанию выбран стиль шрифта «GOST Н=5.0мм» с выравниванием «По центру, по середине», высота ячеек таблицы – 10 мм.

Вкладка «Столбцы»

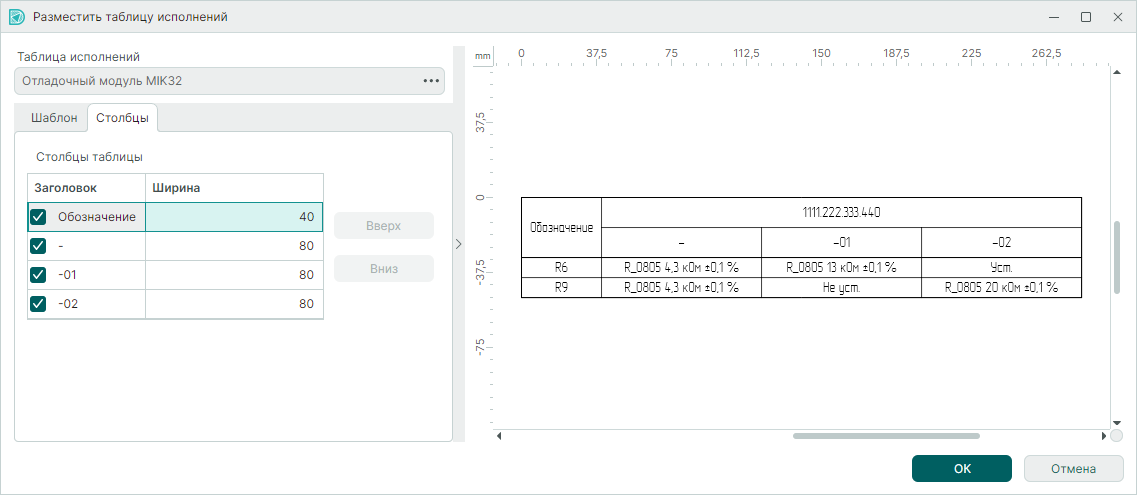

Во вкладке «Столбцы» определите нужные для отображения столбцы таблицы исполнений с помощью флагов, установите значения ширины столбцов.
По умолчанию для отображения будут выбраны столбцы обозначения переменных компонентов, базового исполнения и всех созданных исполнений. Изменение порядка расположения столбцов недоступно, см. Рис. 2.

Определив настройки таблицы, нажмите кнопку «OK» и окно ввода параметров таблицы будет закрыто, а сама таблица прикреплена к курсору мыши для дальнейшего размещения.
Разместите таблицу, нажав левую кнопку мыши.

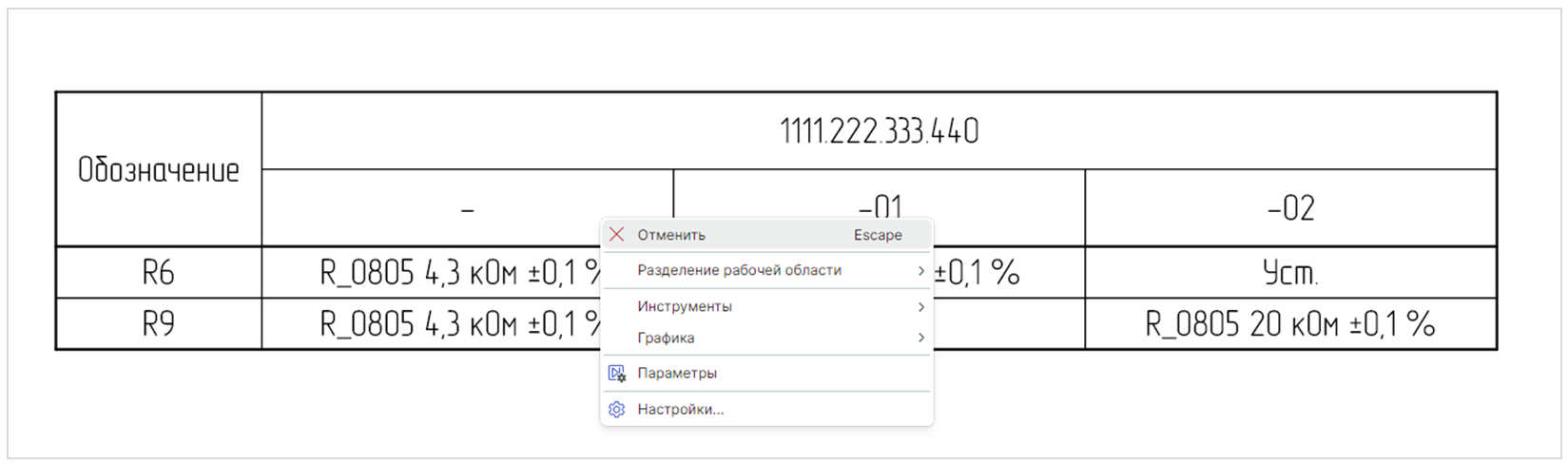

Для отмены размещения таблицы нажмите клавишу «Escape» или выберите «Отменить» в контекстном меню, см. Рис. 3.

Подробное описание приемов работы со структурой и стилем таблицы представлено в Руководстве пользователя Графический редактор.
