Скрытые выводы

Скрытые выводы формируются для цепей питания на этапе создания компонента для упрощения отображения электрических схем. При размещении на схеме компонента со скрытыми выводами в проекте создаются цепи, имена которых соответствуют меткам выводов, указанным при создании компонента.

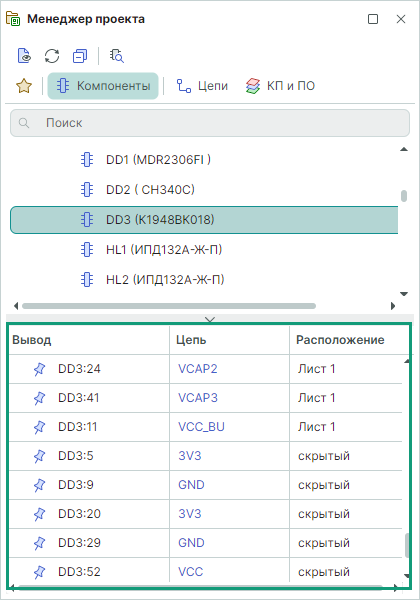

Информация о скрытых выводах доступна в нижней части панели «Менеджер проекта» → «Компоненты» при выборе компонента из списка, см. Рис. 1.

Рис. 1 Информация о скрытых выводах
Рис. 1 Информация о скрытых выводах

Отключение скрытых выводов осуществляется с помощью диалогового окна «Силовые контакты», вызов которого доступен из меню «Настройки» → «Выводы питания», см. Рис. 2.

Рис. 2 Вызов окна «Силовые контакты»
Рис. 2 Вызов окна «Силовые контакты»

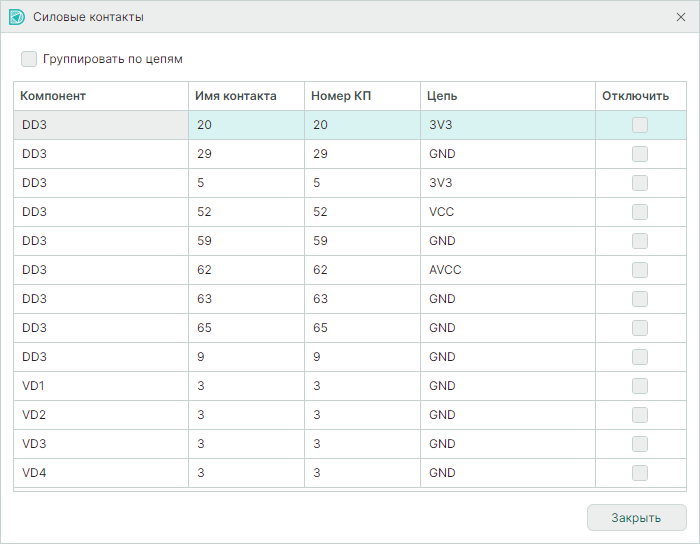

Диалоговое окно «Силовые контакты» предоставляет информацию о скрытых выводах всех компонентов проекта с указанием имени контакта, номера КП, цепи и обозначения компонента, которому принадлежит, см. Рис. 3.

Рис. 3 Окно «Силовые контакты»
Рис. 3 Окно «Силовые контакты»

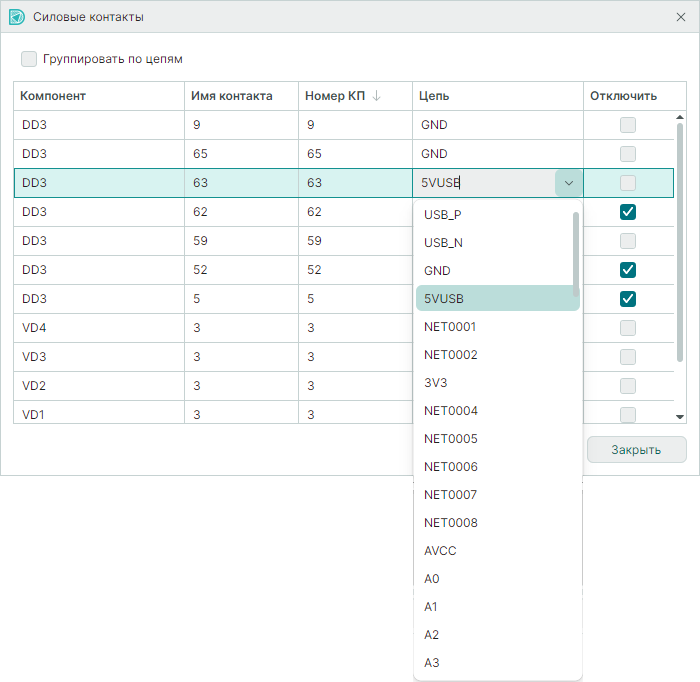

Изменение цепи, подключенной к скрытому выводу, осуществляется с помощью выпадающего списка в столбце «Цепь», см. Рис. 4.

Рис. 4 Выбор цепи скрытого вывода
Рис. 4 Выбор цепи скрытого вывода

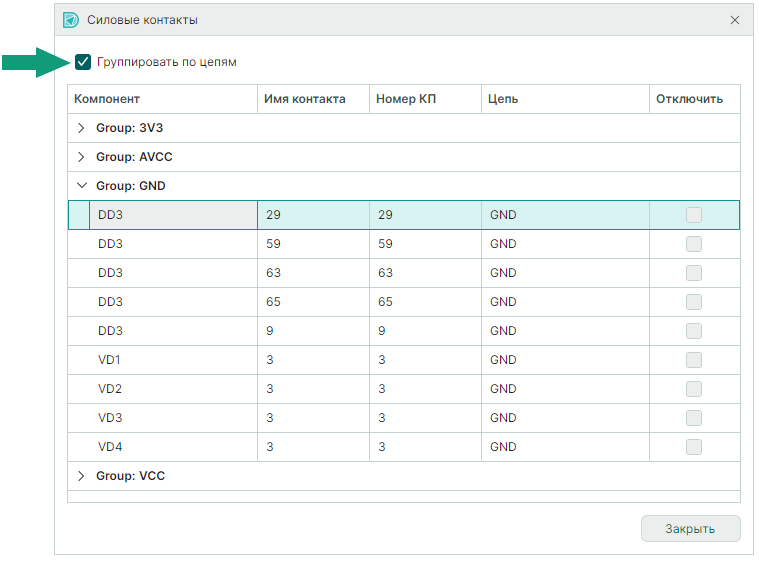

С помощью установки флага в чек-бокс «Группировать по цепям» список выводов может быть систематизирован, см. Рис. 5.

Рис. 5 Группировка по цепям
Рис. 5 Группировка по цепям

Примечание! Скрытые выводы без подключения к цепи в режиме группировки по цепям отображаются в группе «NC».

Подробное описание механизмов сортировки, группировки и настроек отображения колонок представлено в Руководстве пользователя Интерфейс и общие механизмы системы.

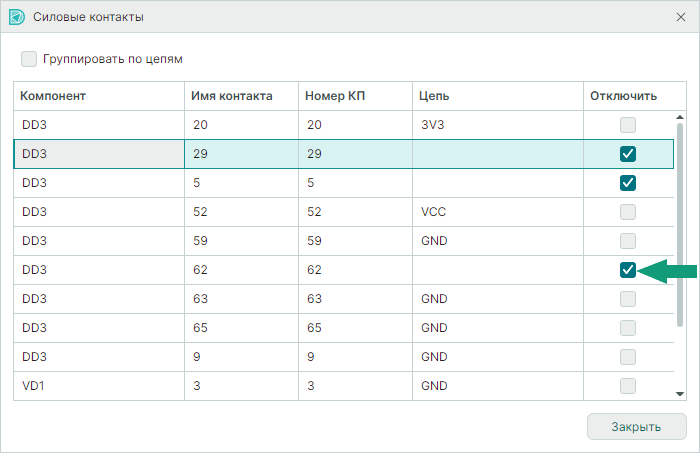

Отключение вывода от выбранной или указанной при создании компонента цепи, производится с помощью установки флага в чек-бокс столбца «Отключить», см. Рис. 6.

Рис. 6 Отключение вывода
Рис. 6 Отключение вывода

Отображение данных о скрытых выводах на электрической схеме доступно с помощью таблицы силовых контактов, подробнее см. Размещение таблицы силовых контактов.
