Создание нового УГО в стандартах

Стандартное УГО может быть создано как в рамках какого-либо семейства, так и вне семейств в качестве «самостоятельного» объекта.
Для создания УГО в Стандартах:
1. Вызовите контекстное меню для узла «УГО» (для создания УГО в корне дерева «УГО») или для конкретной папки (для создания УГО в рамках определенного семейства), см. Рис. 1.

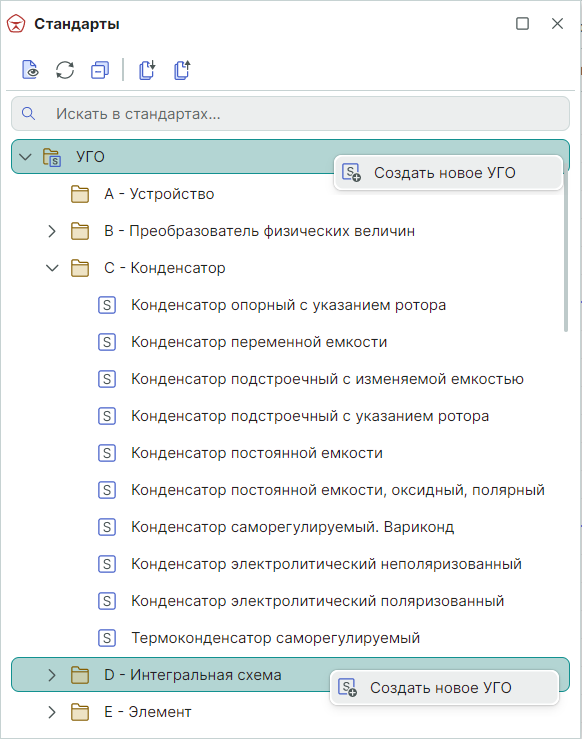

Рис. 1 Выбор узла для создания УГО
Рис. 1 Выбор узла для создания УГО
  1. Нажмите «Создать новое УГО».
  2. Введите название УГО, см. Рис. 2.

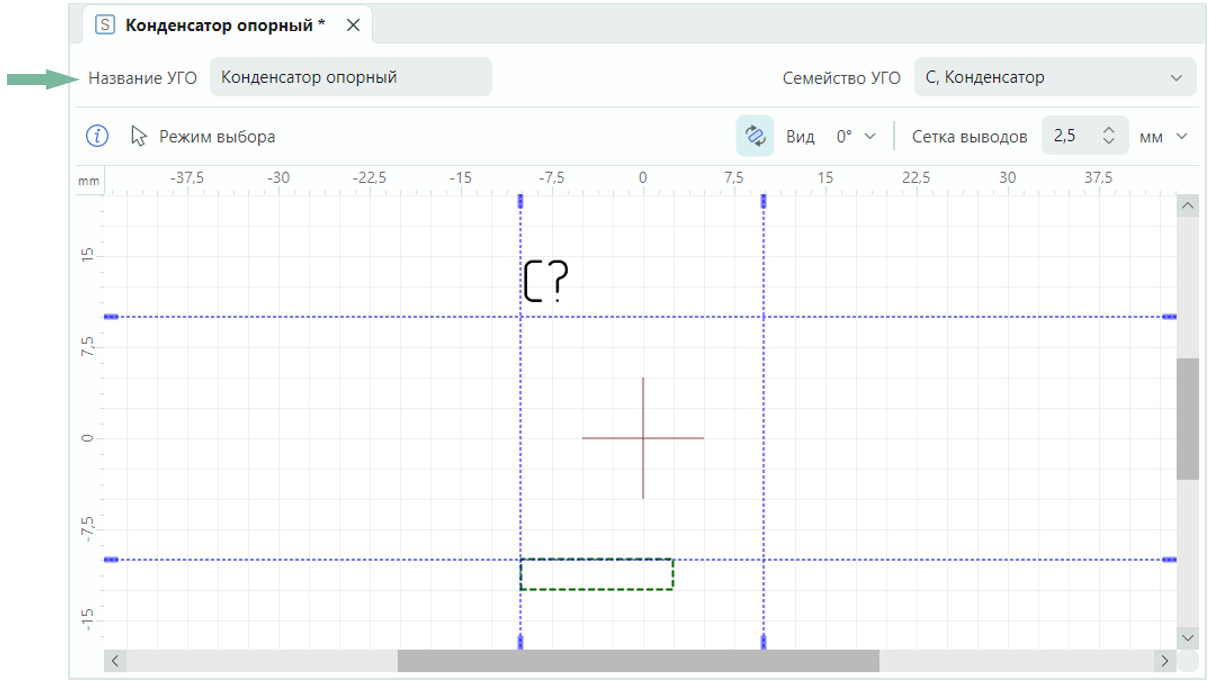

Рис. 2 Ввод названия УГО
Рис. 2 Ввод названия УГО
  1. Проконтролировать параметры (модульной) сетки выводов и семейства (УГО) в полях «Сетка выводов» и «Семейство УГО», см. Рис. 3.

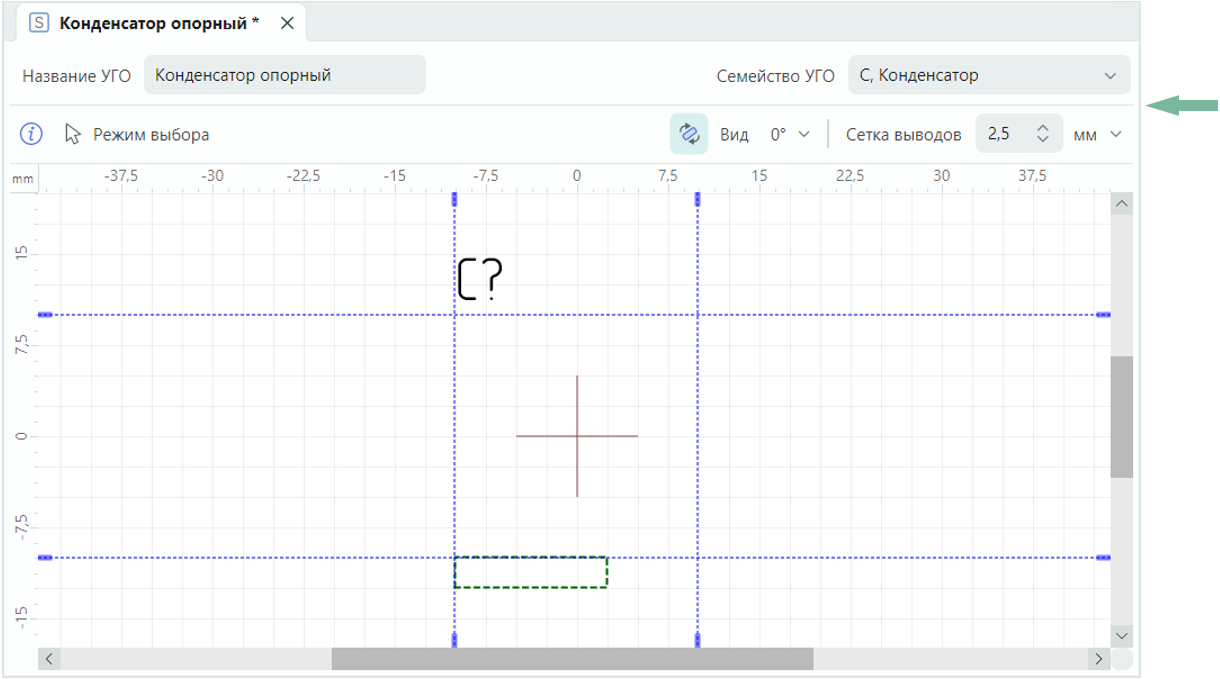

Рис. 3 Параметры сетки выводов и семейства УГО
Рис. 3 Параметры сетки выводов и семейства УГО

Примечание! Если создание УГО было вызвано с узла «УГО», то семейство УГО необходимо ввести вручную. Если же создание УГО было вызвано с узла определенного семейства, то семейство для создаваемого УГО будет присвоено автоматически.

  1. Создайте выводы и необходимую графику УГО.

Примечание! Графика создается с помощью инструментов графического редактора. Подробнее см. Графический редактор.

Примечание! Подробнее о создании УГО и размещении выводов см. Радиоэлектронные компоненты.

  1. Для корректного отображения границ созданного УГО произведите перерасчет границ. Вызов данной функции доступен в главном меню «Инструменты» → «Перерасчет границ УГО», см. Рис. 4.

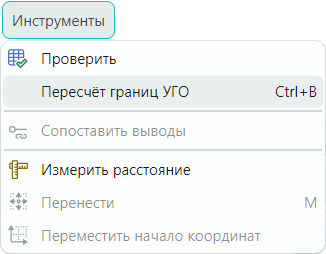

Рис. 4 Перерасчет границ УГО
Рис. 4 Перерасчет границ УГО

Важно! Границы УГО, на которых расположены выводы, корректируются только вручную.

  1. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие».
