Настройка отчётов

Настройка текстовых отчетов осуществляется в окне «Настройка отчётов».
Вкладка «Отчёт» содержит поля для ввода основной информации отчёта проекта платы, а также меню для выбора раздела спецификации, куда он будет включен, и варианта при наличии исполнений в проекте, см. Рис. 1.

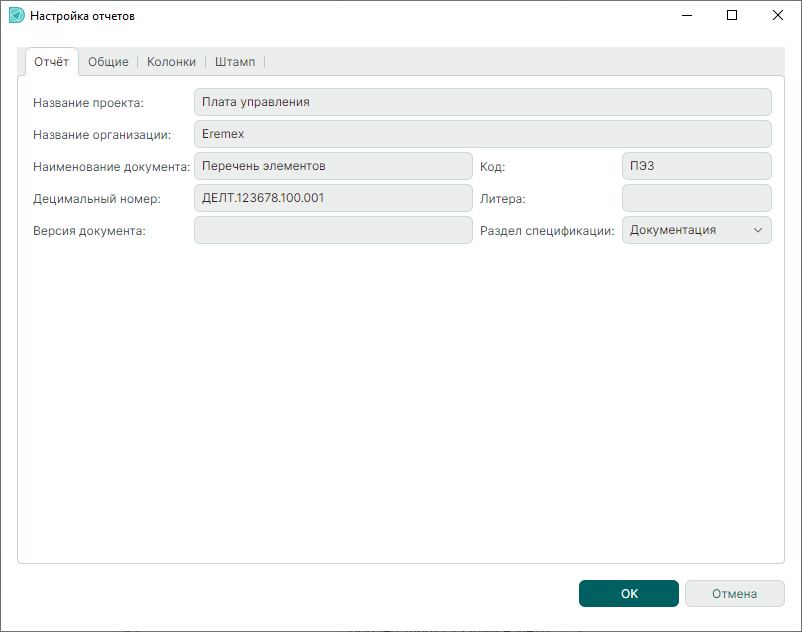

Рис. 1 Окно «Настройка отчётов». Вкладка «Отчёт»
Рис. 1 Окно «Настройка отчётов». Вкладка «Отчёт»

Вкладка «Общие» содержит настройки (Рис. 2):

  • Параметры – группа настроек отображения (настройки отступов между данными, настройки отображения заголовков, настройка формирования имени элемента);

  • Разбивка на страницы – настройки контроля переноса строк и заголовков;

  • Параметры форматирования строк и разделителей в отчёте.

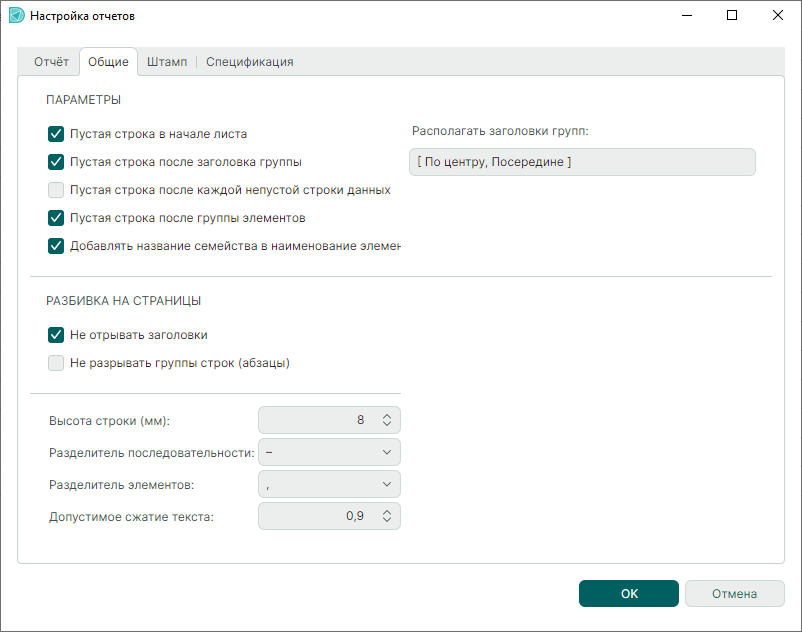

Рис. 2 Окно «Настройка отчётов». Вкладка «Общие»
Рис. 2 Окно «Настройка отчётов». Вкладка «Общие»

На вкладке «Колонки» настраиваются (Рис. 3):

  • Префикс для обозначения допустимой замены;
  • Суффикс «Не устанавливать» для обозначения неустанавливаемых радиодеталей;
  • Содержимое колонки «Наименование»;
  • Содержимое колонки «Примечание».

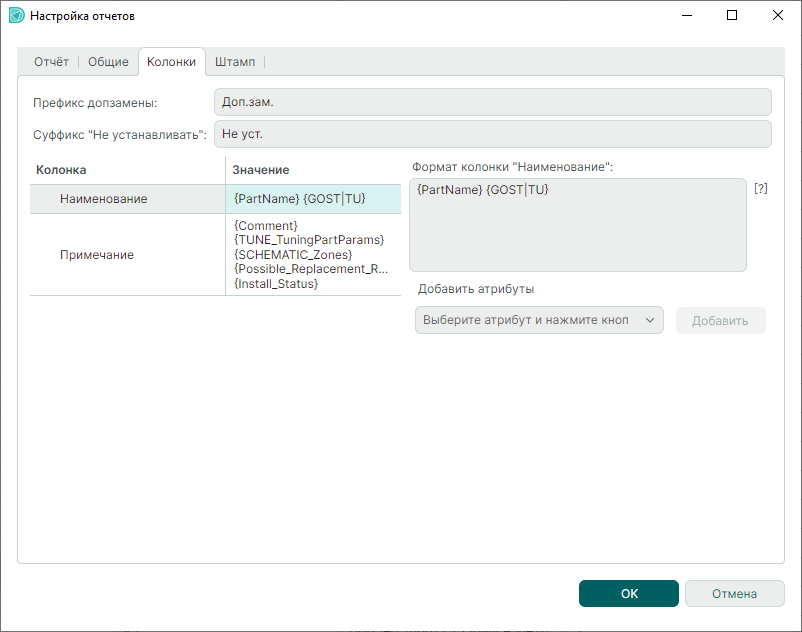

Рис. 3 Окно «Настройка отчётов». Вкладка «Колонки»
Рис. 3 Окно «Настройка отчётов». Вкладка «Колонки»

Заполнение полей «Префикс допзамены» и «Суффикс «Не устанавливать» производится путем прямого ввода значения, поля могут быть пустыми.
Колонки «Наименование» и «Примечание» заполняются атрибутами радиодетали, дополнительными свойствами радиодетали, а также любыми символами между ними (например, {FAMILY_Name}-{PartName}).
Для заполнения колонок «Наименование» и «Примечание» атрибутами радиодетали (Рис. 4):
1. Выберите нужную колонку, текущее содержимое отобразится в поле «Формат колонки...»;
2. Из выпадающего списка «Добавить атрибуты» выберите атрибут для добавления в колонку, нажмите кнопку «Добавить»;
3. После добавления атрибута в поля «Формат колонки...» и «Значение», нажмите «ОК».

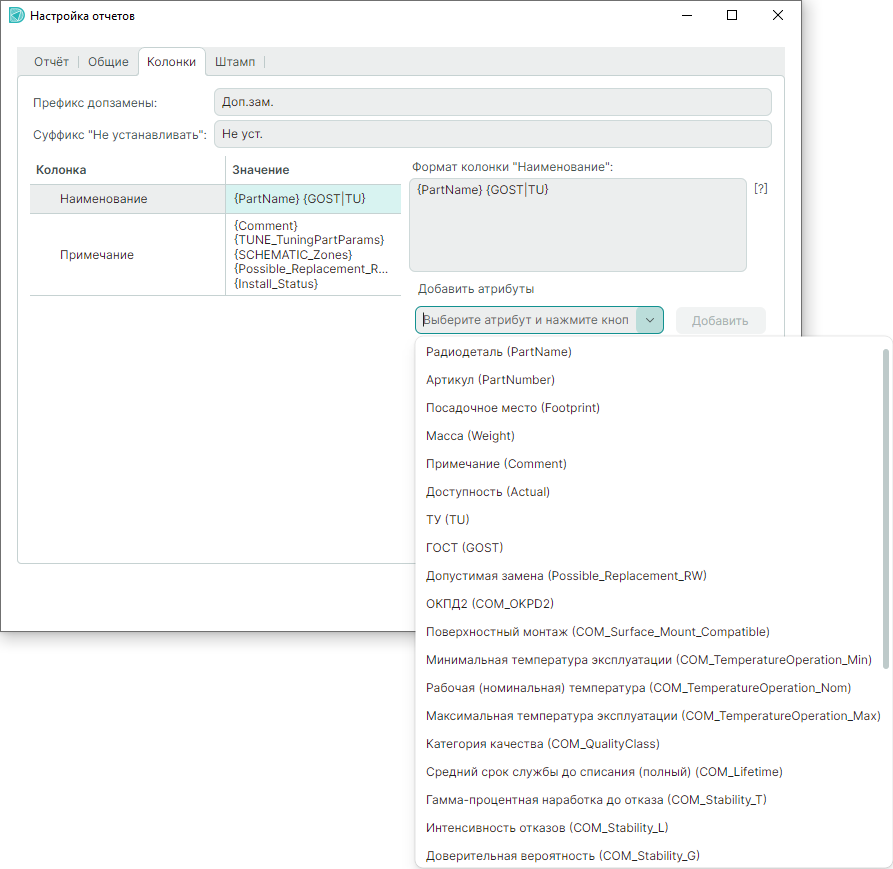

Рис. 4 Выбор атрибута для добавления в колонку
Рис. 4 Выбор атрибута для добавления в колонку

Для заполнения колонок «Наименование» и «Примечание» дополнительными свойствами радиодетали (Рис. 5):
1. Выберите нужную колонку, текущее содержимое отобразится в поле «Формат колонки...»;
2. В поле «Формат колонки...» введите имя дополнительного свойства, назначенного для радиодеталей, в фигурных скобках;
3. Нажмите «ОК».

Рис. 5 Добавление дополнительного свойства в колонки отчета
Рис. 5 Добавление дополнительного свойства в колонки отчета

Подробное описание механизма назначения дополнительного свойства радиодетали представлено в Руководстве пользователя Электрические схемы.
В отчете добавленные атрибуты и дополнительные свойства будут расположены в соответствии с заданными настройками, см. Рис. 6.

Рис. 6 Атрибуты и дополнительные свойства радиодеталей в отчете
Рис. 6 Атрибуты и дополнительные свойства радиодеталей в отчете

Вкладка «Штамп» содержит настройки (Рис. 7):

  • Штамп первого листа и последующих листов;
  • Заполнение полей основной надписи.

Рис. 7 Окно «Настройка отчётов». Вкладка «Штамп»
Рис. 7 Окно «Настройка отчётов». Вкладка «Штамп»

На вкладке «Спецификация» (доступна для спецификаций) настраиваются (Рис. 8):

  • Допуск на габаритный размер платы.
  • Отображение разделов с помощью установки флагов в чек-боксы. По умолчанию для отображения включены только разделы с данными.
  • Определяется количество резервных строк для каждого раздела.

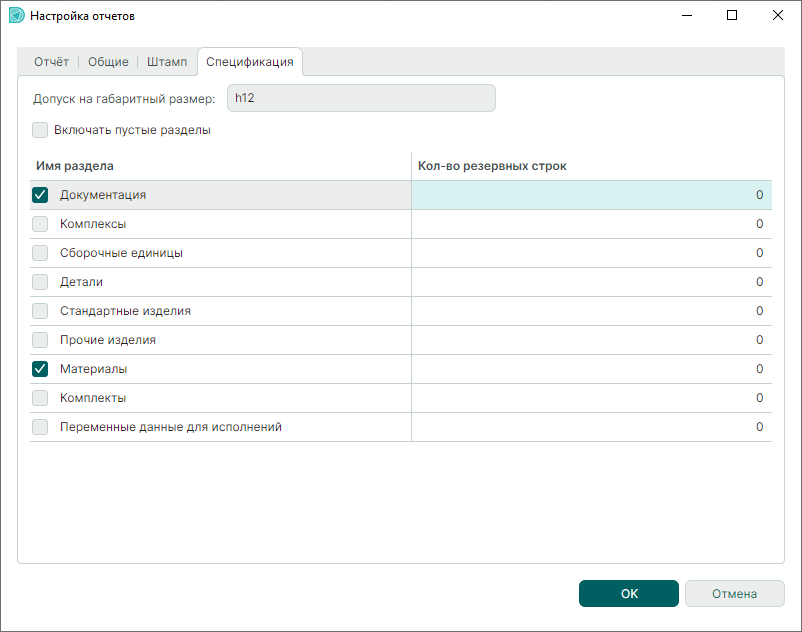

Рис. 8 Окно «Настройка отчётов». Вкладка «Спецификация»
Рис. 8 Окно «Настройка отчётов». Вкладка «Спецификация»

Примечание! При установке флага в чек-бокс «Включать пустые разделы», все разделы спецификации будут отображены и внесение изменений в таблицу не требуется.
