Варианты перечня элементов по исполнениям¶

При наличии в проекте исполнений печатного узла перечень элементов может быть создан как в групповом варианте, так и для каждого отдельного исполнения: основного и всех последующих. Подробное описание процедуры создания исполнений и выбора переменных данных представлено в Руководстве пользователя Проекты.

Групповой вариант

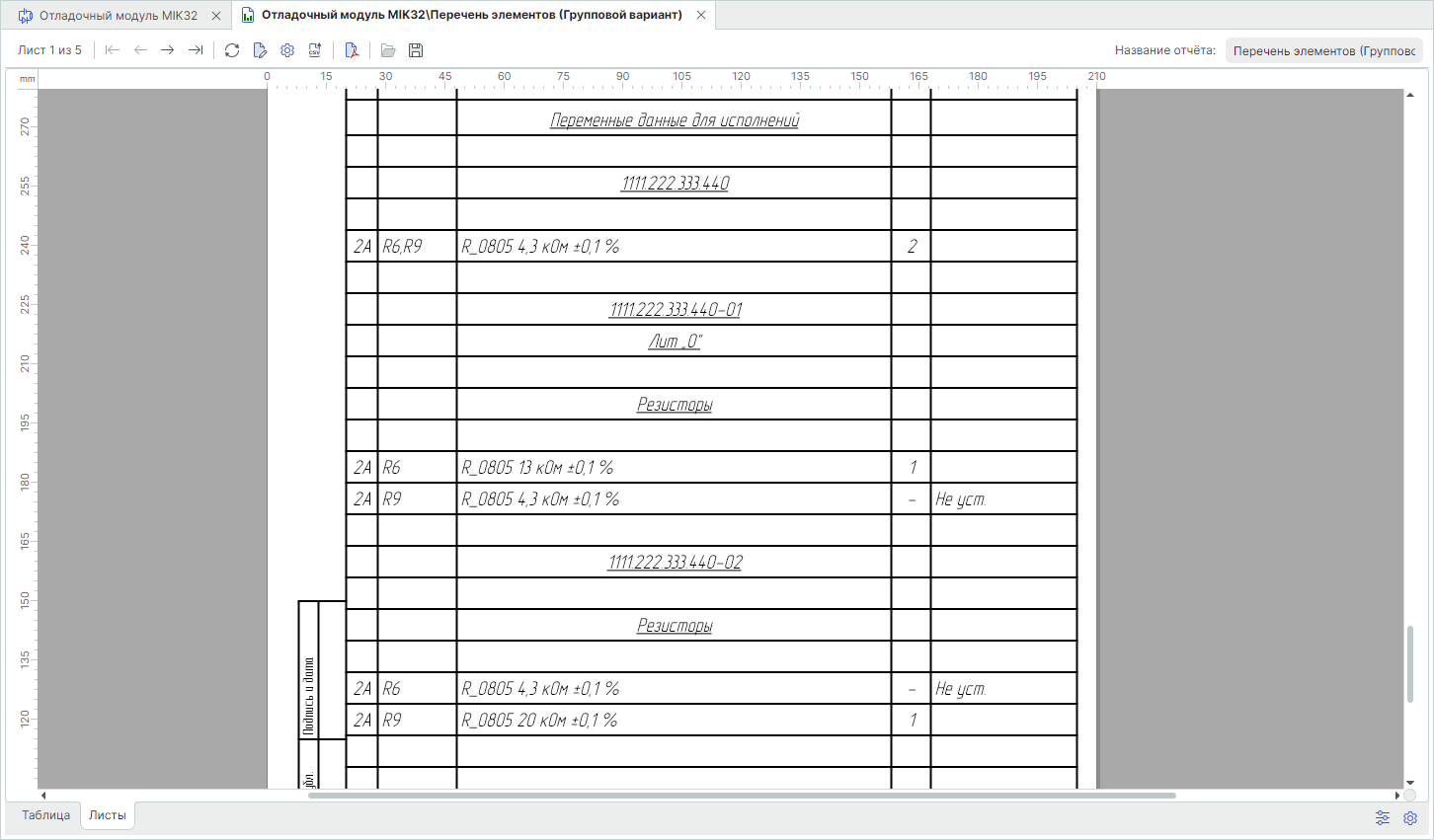

В перечне элементов плоском или иерархическом в групповом варианте данные перечисляются в следующем порядке (Рис. 1):
1. Постоянные данные (радиодетали);
2. Переменные данные основного исполнения;
3. Переменные данные последующих исполнений в порядке возрастания обозначений.

Варианты по исполнениям

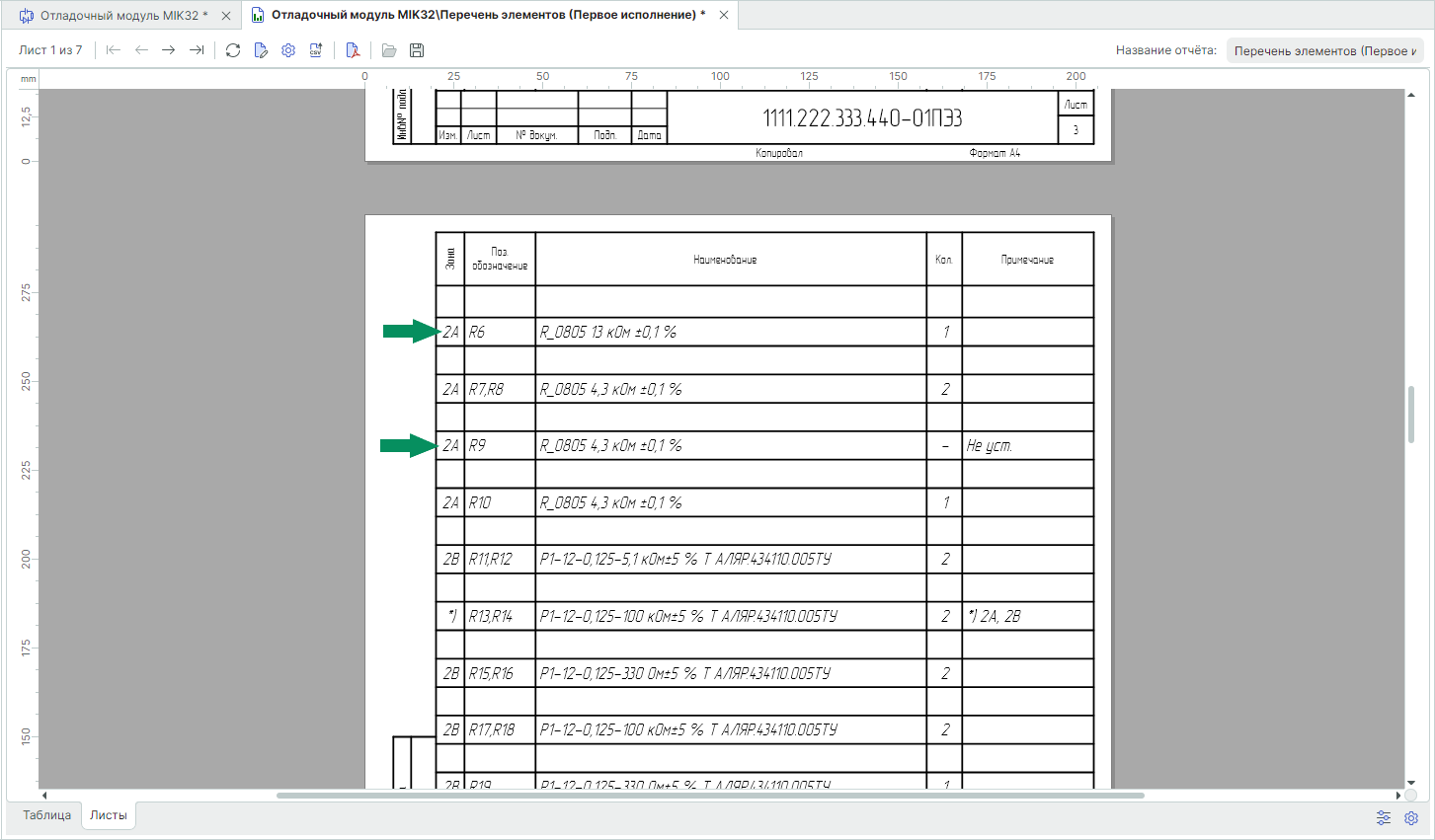

В перечне элементов выбранного исполнения отображаются компоненты, применяемые в текущем исполнении. На Рис. 2 представлен пример плоского перечня элементов для первого исполнения.

Изменение обозначения неустанавливаемых компонентов производится в настройках, подробнее см. Настройка отчетов.
