Свойства трека сигнала¶

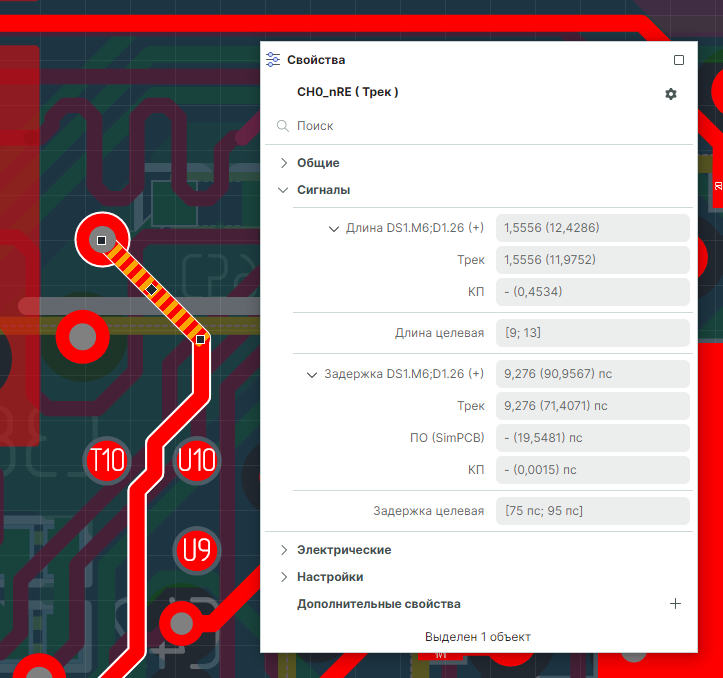

В системе Delta Design для треков, входящих в состав сигналов, в панели «Свойства» отображается специальная группа свойств – «Сигналы», см. Рис. 1.

Группа «Сигналы» включает следующие свойства:
1. «Длина XX;XX (+)» – значение длины выбранного участка сигнала в единицах измерения, установленных в системе; значение в скобках – сумма длин всех участков сигнала;
- «Трек» – значение длины выбранного сегмента в единицах измерения, установленных в системе; значение в скобках – сумма длин всех сегментов треков сигнала;
- «КП» – сумма половин длин КП, к которым подключается трек, если в Настройках системы не установлена опция «Доводить треки до центра КП» (значение в скобках). Если опция выбрана, то отображаемая длина КП будет равна нулю.
- «Длина целевая» – разрешенный диапазон значений длин, установленный в правилах проекта.
2. «Задержка XX;XX (+)» – рассчитанное значение задержки сигнала на выбранном участке сигнала (пс), значение в скобках – сумма задержек сигнала на всех участках сигнала (пс).
- «Трек» – рассчитанное значение задержки сигнала на выбранном сегменте трека (пс), значение в скобках – сумма задержек сигнала на всех сегментах треков сигнала (пс).
- «ПО (SimPCB)» – сумма задержек сигнала на всех ПО сигнала (пс) (значение в скобках).

• «КП» – сумма всех установленных задержек сигнала на всех КП (пс) (значение в скобках).
• «Задержка целевая» – разрешенный диапазон значений задержки, установленный в правилах проекта.

Значение задержки КП может быть определено:

• в редакторе компонента: вкладка «Контакты» → столбец «Задержка (пс)», подробнее см. Общие сведения о контактах;
• в редакторе схемы: панель «Свойства» для выбранного вывода → поле «Задержка (пс)», подробнее см. Свойства вывода;
• в редакторе платы: панель «Свойства» для выбранной КП → поле «Задержка (пс)».
